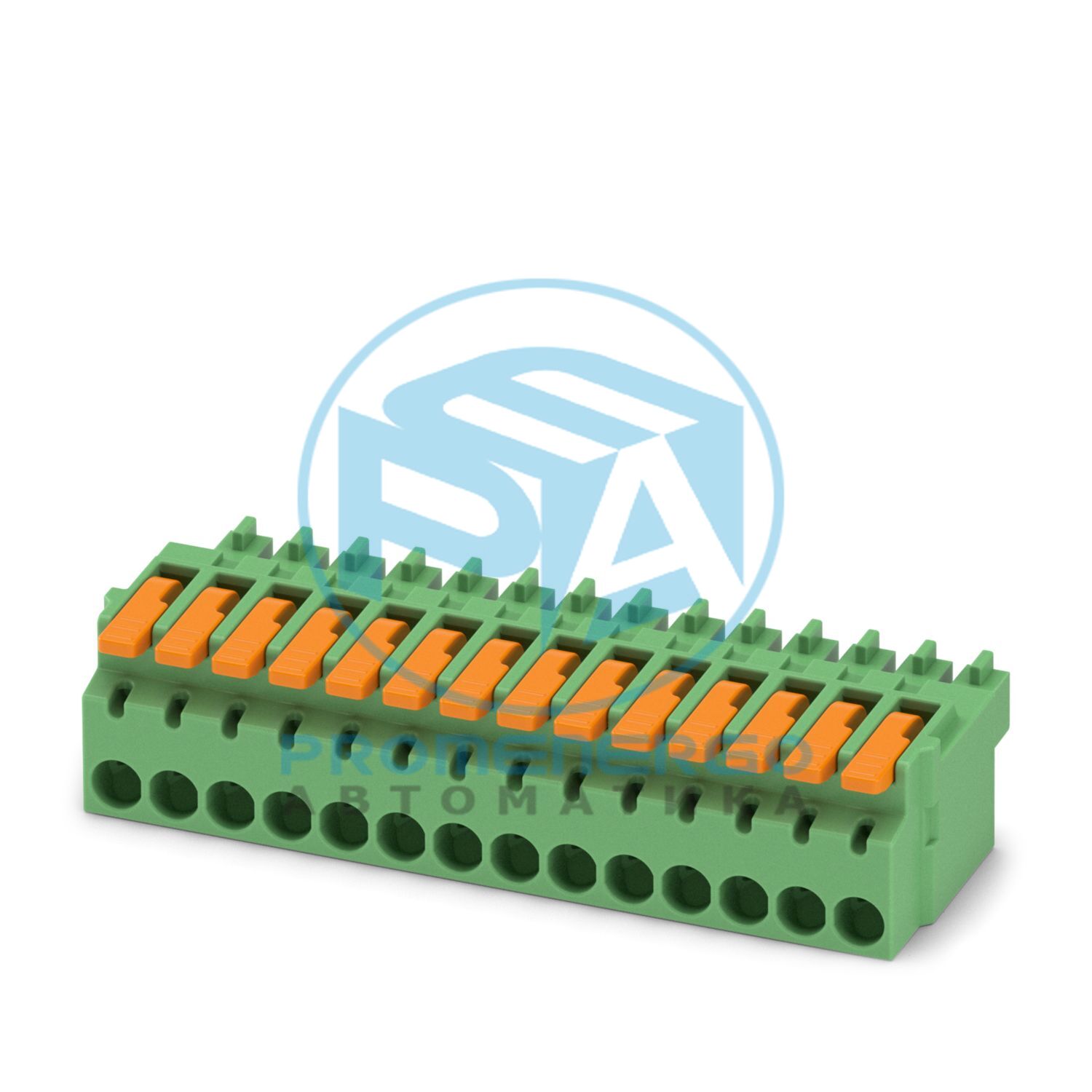

ЛПК 1,5/14-СТ-3,81 - разъем для печатной платы

Разъем для печатной платы, номинальное сечение: 1,5 мм 2 , цвет: зеленый, номинальный ток: 8 А, номинальное напряжение (III/2): 160 В, поверхность контакта: Sn, тип соединения контактов: Гнездо, количество рядов: 1, количество позиций: 14, ассортимент продукции: LPC 1,5/..-ST, шаг: 3,81 мм, метод подключения: Рычаг Зажим Push-in, направление подключения проводника/платы: 0 °, Зажимная скоба: - Зажимная скоба, вставная система: COMBICON MC 1,5, фиксация: без, способ монтажа: без, тип упаковки: картонная упаковка

Технические характеристики

Тип продуктаразъем для печатной платы
Семейство продуктовЛПК 1,5/..-СТ
Линия продуктовCOMBICON Разъёмs S
Количество позиций14
Подача3,81 мм
Количество строк1
Номинальный ток I Н8 А
Номинальное напряжение U N160 В
Контактное сопротивление1,4 мОм
Номинальное напряжение (III/3)160 В
Номинальное импульсное напряжение (III/3)2,5 кВ
Номинальное напряжение (III/2)160 В
Номинальное импульсное напряжение (III/2)2,5 кВ
Номинальное напряжение (II/2)320 В
Номинальное импульсное напряжение (II/2)2,5 кВ
Система разъемовКОМБИКОН МС 1,5
Номинальное сечение1,5 мм2
Тип контактного соединенияРозетка
Тип блокировкибез
Тип креплениябез
Способ подключенияРычаг Push-in соединение
Направление подключения проводника/платы0 °
Сечение проводника жесткое0,14 мм2 ... 1,5 мм2
Сечение провода гибкое0,14 мм2 ... 1,5 мм2
Сечение проводника AWG26 ... 16
Сечение провода, гибкий, с наконечником, без пластиковой втулки0,14 мм2 ... 1,5 мм2 (длина зачистки: 7 мм ... 10 мм)
Сечение провода, гибкий, с наконечником, с пластиковой втулкой0,14 мм2 ... 0,75 мм2 (длина зачистки: 7 мм ... 10 мм)
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой0,5 мм2 ... 0,75 мм2 (длина зачистки: 7 мм ... 10 мм)
Цилиндрический калибр а х б/диаметр2,4 мм х 1,5 мм / 1,5 мм
Длина зачистки10 мм
рекомендуемый инструмент для обжима1212034 CRIMPFOX 6
наконечники без изолирующей манжеты согласно DIN 46228?1Сечение: 0,25 мм2; Длина: 7 мм
рекомендуемый инструмент для обжима1212034 CRIMPFOX 6
наконечники с изолирующим воротником согласно DIN 46228?4Сечение: 0,14 мм2; Длина: 8 мм
ПримечаниеСоответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материалМедный сплав
Характеристики поверхностигорячее лужение
Терминал на металлической поверхности (верхний слой)Олово (4-8 мкм Sn)
Площадь контакта с металлической поверхностью (верхний слой)Олово (4-8 мкм Sn)
Цвет (корпус)зеленый (6021)
Изоляционный материалПенсильвания
Группа изоляционных материаловя
CTI согласно IEC 60112600
Класс воспламеняемости согласно UL 94.В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13775
Температура испытания на давление шара согласно EN 60695-10-2.125 °С
Цвет (Исполнительный элемент)оранжевый (2003)
Изоляционный материалПА ГФ
Группа изоляционных материаловя
CTI согласно IEC 60112600
Класс воспламеняемости согласно UL 94.В0

Габаритный чертеж

Подача3,81 мм
Ширина [ш]55,44 мм
Высота [ч]12,63 мм
Длина [л]22,85 мм
Примечания по эксплуатацииВ соответствии со стандартом IEC 61984 разъемы COMBICON не имеют коммутационной мощности (COC). При использовании по назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
СпецификацияМЭК 60999-1:1999-11
РезультатТест пройден
СпецификацияМЭК 60999-1:1999-11
РезультатТест пройден
СпецификацияМЭК 60999-1:1999-11
РезультатТест пройден
СпецификацияМЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение0,14 мм2 / сплошной / > 10 Н
СпецификацияМЭК 60512-13-2:2006-02
РезультатТест пройден
Количество циклов25
Усилие вставки на поз. ок.7 Н
Сила вывода на поз. ок.5 Н
СпецификацияМЭК 60068-2-70:1995-12
РезультатТест пройден
СпецификацияМЭК 60512-13-5:2006-02
РезультатТест пройден
СпецификацияМЭК 60512-1-1:2002-02
РезультатТест пройден
СпецификацияМЭК 60512-1-2:2002-02
РезультатТест пройден
СпецификацияМЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря2,95 кВ
Контактное сопротивление R 11,4 мОм
Контактное сопротивление R 21,5 мОм
Циклы установки/извлечения25
Сопротивление изоляции, соседние позиции> 5 МОм
СпецификацияИСО 6988:1985-02
Коррозионный стресс0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс105 °С/168 ч
Выдерживаемое напряжение промышленной частоты1,39 кВ
СпецификацияМЭК 60068-2-6:2007-12
Частота10-150-10 Гц
Скорость развертки1 октава/мин
Амплитуда0,35 мм (10 Гц...60,1 Гц)
Ускорение5г (60,1 Гц...150 Гц)
Продолжительность теста на ось2,5 часа
Направления испытанийОсь X, Y и Z
Температура окружающей среды (хранение/транспортировка)-40 °С ... 70 °С
Относительная влажность (хранение/транспортировка)30 % ... 70 %
Температура окружающей среды (сборка)-5 °С ... 100 °С
Температура окружающей среды (рабочая)-40 °C ... 105 °C (в зависимости от кривой снижения характеристик)
СпецификацияМЭК 60512-5-1:2002-02
Проверенное количество позиций16
СпецификацияМЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции> 5 МОм
СпецификацияМЭК 60999-1:1999-11
РезультатТест пройден
СпецификацияМЭК 60664-1:2007-04
Группа изоляционных материаловя
Сравнительный индекс отслеживания (IEC 60112)КТИ 600
Номинальное напряжение изоляции (III/3)160 В
Номинальное импульсное напряжение (III/3)2,5 кВ
минимальное значение зазора - неоднородное поле (III/3)1,5 мм
минимальный путь утечки (III/3)2 мм
Номинальное напряжение изоляции (III/2)160 В
Номинальное импульсное напряжение (III/2)2,5 кВ
минимальное значение зазора - неоднородное поле (III/2)1,5 мм
минимальный путь утечки (III/2)1,5 мм
Номинальное напряжение изоляции (II/2)320 В
Номинальное импульсное напряжение (II/2)2,5 кВ
минимальное значение зазора - неоднородное поле (II/2)1,5 мм
минимальный путь утечки (II/2)1,6 мм
Тип упаковкиупаковано в картон
Номер позиции1849010
Упаковочная единица50 шт.
Минимальный объем заказа50 шт.
Ключ продажАА
Ключ продуктаААББАА
GTIN4055626344492
Вес за штуку (включая упаковку)22,22 г
Вес за штуку (без упаковки)22,22 г
Номер таможенного тарифа85366990
Страна происхожденияСК
ЭКЛАСС-13.027460202
ЭКЛАСС-15.027460202
ЭТИМ 10.0EC002638
СПСК 21.039121400
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
