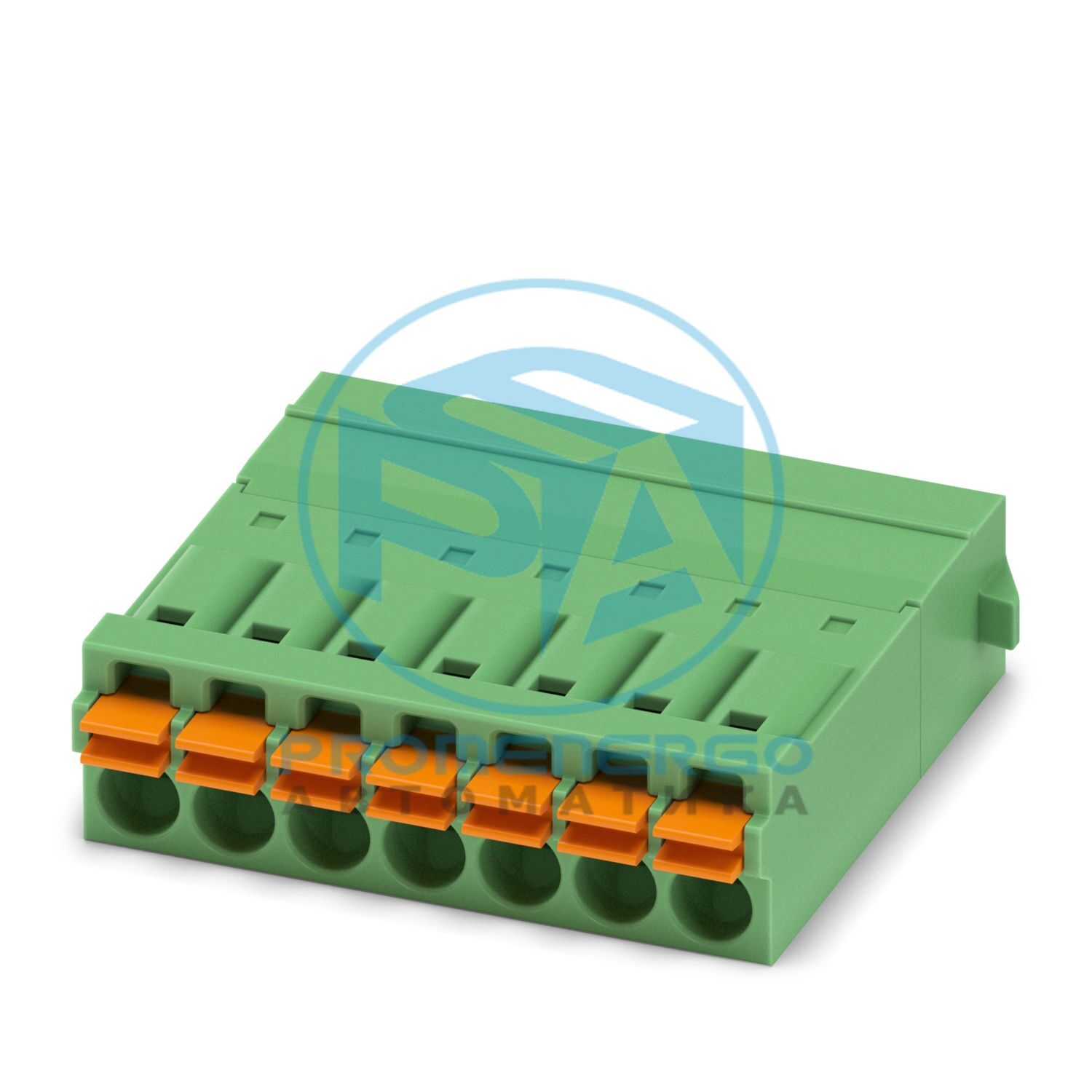

IFMC 1,5/ 7-СТ-3,5-РН - разъем для печатной платы
Разъем для печатной платы, номинальное сечение: 1,5 мм 2 , цвет: зеленый, номинальный ток: 8 А, номинальное напряжение (III/2): 160 В, поверхность контакта: Sn, тип соединения контактов: Штырь, количество потенциалов: 7, количество рядов: 1, количество позиций: 7, количество подключений: 7, ассортимент продукции: IFMC 1,5/..-ST-RN, шаг: 3,5 мм, метод подключения: пружина Push-in подключение, направление подключения проводника/платы: 0 °, система вставок: COMBICON FMC 1,5 - MCDN 1,5, фиксация: Защелкивающаяся фиксация, метод монтажа: Защелкивающийся носик, тип упаковки: картонная упаковка
Технические характеристики
| Тип продукта | разъем для печатной платы |
|---|
| Семейство продуктов | ИФМК 1,5/..-СТ-РН |
|---|
| Линия продуктов | COMBICON Разъёмs S |
|---|
| Тип | Перевернутый |
|---|
| Количество позиций | 7 |
|---|
| Подача | 3,5 мм |
|---|
| Количество соединений | 7 |
|---|
| Количество строк | 1 |
|---|
| Количество потенциалов | 7 |
|---|
| Тип крепления | Обручальный нос |
|---|
| Номинальный ток I Н | 8 А |
|---|
| Номинальное напряжение U N | 160 В |
|---|
| Контактное сопротивление | 2,7 мОм |
|---|
| Номинальное напряжение (III/3) | 160 В |
|---|
| Номинальное импульсное напряжение (III/3) | 2,5 кВ |
|---|
| Номинальное напряжение (III/2) | 160 В |
|---|
| Номинальное импульсное напряжение (III/2) | 2,5 кВ |
|---|
| Номинальное напряжение (II/2) | 320 В |
|---|
| Номинальное импульсное напряжение (II/2) | 2,5 кВ |
|---|
| Тип | Перевернутый |
|---|
| Система разъемов | КОМБИКОН FMC 1,5 - MCDN 1,5 |
|---|
| Номинальное сечение | 1,5 мм2 |
|---|
| Тип контактного соединения | Приколоть |
|---|
| Тип блокировки | Защелкивающаяся блокировка |
|---|
| Тип крепления | Обручальный нос |
|---|
| Способ подключения | Пружинное соединение Push-in |
|---|
| Направление подключения проводника/платы | 0 ° |
|---|
| Сечение проводника жесткое | 0,14 мм2 ... 1,5 мм2 |
|---|
| Сечение провода гибкое | 0,14 мм2 ... 1,5 мм2 |
|---|
| Сечение проводника AWG | 24 ... 16 |
|---|
| Сечение провода, гибкий, с наконечником, без пластиковой втулки | 0,25 мм2 ... 1,5 мм2 |
|---|
| Сечение провода, гибкий, с наконечником, с пластиковой втулкой | 0,14 мм2 ... 0,75 мм2 |
|---|
| Цилиндрический калибр а х б/диаметр | 2,4 мм х 1,5 мм / - |
|---|
| Длина зачистки | 10 мм |
|---|
| рекомендуемый инструмент для обжима | 1212034 CRIMPFOX 6 |
|---|
| наконечники без изолирующей манжеты согласно DIN 46228?1 | Сечение: 0,25 мм2; Длина: 5 мм...7 мм |
|---|
| рекомендуемый инструмент для обжима | 1212034 CRIMPFOX 6 |
|---|
| наконечники с изолирующим воротником согласно DIN 46228?4 | Сечение: 0,14 мм2; Длина: 8 мм |
|---|
| Примечание | Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201. |
|---|
| Контактный материал | Медный сплав |
|---|
| Характеристики поверхности | горячее лужение |
|---|
| Терминал на металлической поверхности (верхний слой) | Олово (4-8 мкм Sn) |
|---|
| Площадь контакта с металлической поверхностью (верхний слой) | Олово (4-8 мкм Sn) |
|---|
| Цвет (корпус) | зеленый (6021) |
|---|
| Изоляционный материал | Пенсильвания |
|---|
| Группа изоляционных материалов | я |
|---|
| CTI согласно IEC 60112 | 600 |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12 | 850 |
|---|
| Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13 | 775 |
|---|
| Температура испытания на давление шара согласно EN 60695-10-2. | 125 °С |
|---|
| Цвет (Исполнительный элемент) | оранжевый (2003) |
|---|
| Изоляционный материал | ПБТ |
|---|
| Группа изоляционных материалов | я |
|---|
| CTI согласно IEC 60112 | 600 |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
Габаритный чертеж
| Подача | 3,5 мм |
|---|
| Ширина [ш] | 28,1 мм |
|---|
| Высота [ч] | 7,75 мм |
|---|
| Длина [л] | 24,6 мм |
|---|
| Спецификация | МЭК 60999-1:1999-11 |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | МЭК 60999-1:1999-11 |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | МЭК 60999-1:1999-11 |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | МЭК 60999-1:1999-11 |
|---|
| Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение | 0,2 мм2 / сплошной / > 10 Н |
|---|
| Спецификация | МЭК 60512-13-2:2006-02 |
|---|
| Результат | Тест пройден |
|---|
| Количество циклов | 25 |
|---|
| Усилие вставки на поз. ок. | 5 Н |
|---|
| Сила вывода на поз. ок. | 4 Н |
|---|
| Спецификация | МЭК 60068-2-70:1995-12 |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | МЭК 60512-13-5:2006-02 |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | МЭК 60512-1-1:2002-02 |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | МЭК 60512-1-2:2002-02 |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | МЭК 60512-9-1:2010-03 |
|---|
| Импульсное выдерживаемое напряжение на уровне моря | 2,95 кВ |
|---|
| Контактное сопротивление R 1 | 2,7 мОм |
|---|
| Контактное сопротивление R 2 | 2,8 мОм |
|---|
| Циклы установки/извлечения | 25 |
|---|
| Сопротивление изоляции, соседние позиции | > 5 МОм |
|---|
| Спецификация | ИСО 6988:1985-02 |
|---|
| Коррозионный стресс | 0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл |
|---|
| Термический стресс | 100 °С/168 ч |
|---|
| Выдерживаемое напряжение промышленной частоты | 1,39 кВ |
|---|
| Спецификация | МЭК 60068-2-6:2007-12 |
|---|
| Частота | 10-150-10 Гц |
|---|
| Скорость развертки | 1 октава/мин |
|---|
| Амплитуда | 0,35 мм (10 Гц...60,1 Гц) |
|---|
| Ускорение | 5г (60,1 Гц...150 Гц) |
|---|
| Продолжительность теста на ось | 2,5 часа |
|---|
| Направления испытаний | Ось X, Y и Z |
|---|
| Температура окружающей среды (хранение/транспортировка) | -40 °С ... 70 °С |
|---|
| Относительная влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 100 °С |
|---|
| Температура окружающей среды (рабочая) | -40 °C ... 100 °C (в зависимости от кривой снижения характеристик) |
|---|
| Спецификация | МЭК 60512-5-1:2002-02 |
|---|
| Проверенное количество позиций | 12 |
|---|
| Спецификация | МЭК 60512-3-1:2002-02 |
|---|
| Сопротивление изоляции, соседние позиции | > 5 МОм |
|---|
| Спецификация | МЭК 60999-1:1999-11 |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | МЭК 60664-1:2007-04 |
|---|
| Группа изоляционных материалов | я |
|---|
| Сравнительный индекс отслеживания (IEC 60112) | КТИ 600 |
|---|
| Номинальное напряжение изоляции (III/3) | 160 В |
|---|
| Номинальное импульсное напряжение (III/3) | 2,5 кВ |
|---|
| минимальное значение зазора - неоднородное поле (III/3) | 1,5 мм |
|---|
| минимальный путь утечки (III/3) | 2 мм |
|---|
| Номинальное напряжение изоляции (III/2) | 160 В |
|---|
| Номинальное импульсное напряжение (III/2) | 2,5 кВ |
|---|
| минимальное значение зазора - неоднородное поле (III/2) | 1,5 мм |
|---|
| минимальный путь утечки (III/2) | 1,5 мм |
|---|
| Номинальное напряжение изоляции (II/2) | 320 В |
|---|
| Номинальное импульсное напряжение (II/2) | 2,5 кВ |
|---|
| минимальное значение зазора - неоднородное поле (II/2) | 1,5 мм |
|---|
| минимальный путь утечки (II/2) | 1,6 мм |
|---|
| Тип упаковки | упаковано в картон |
|---|
| Номер позиции | 1844154 |
|---|
| Упаковочная единица | 50 шт. |
|---|
| Минимальный объем заказа | 50 шт. |
|---|
| Ключ продаж | АА |
|---|
| Ключ продукта | ААБФИК |
|---|
| GTIN | 4046356947503 |
|---|
| Вес за штуку (включая упаковку) | 4,4 г |
|---|
| Вес за штуку (без упаковки) | 4,4 г |
|---|
| Номер таможенного тарифа | 85366990 |
|---|
| Страна происхождения | СК |
|---|
| ЭКЛАСС-13.0 | 27460202 |
|---|
| ЭКЛАСС-15.0 | 27460202 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
