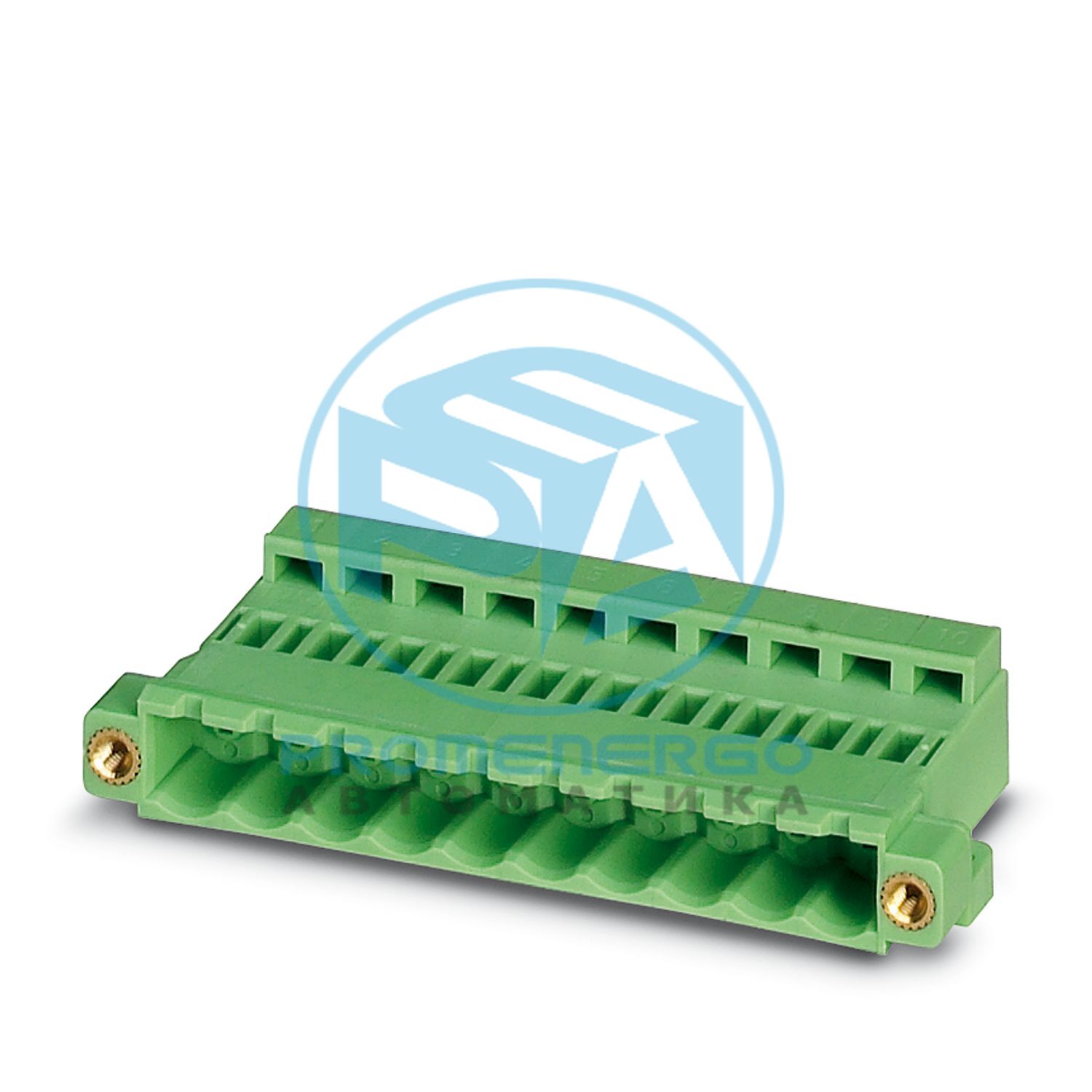

Разъем для печатной платы, номинальное сечение: 2,5 мм 2 , цвет: зеленый, номинальный ток: 12 А, номинальное напряжение (III/2): 320 В, тип подключения контактов: Штыревой, количество потенциалов: 7, количество рядов: 1, количество позиций: 7, количество подключений: 7, ассортимент продукции: ICC 2,5/..-STZFD, шаг: 5,08 мм, метод подключения: Обжимное соединение, соединение проводника/платы направление: 0°, фиксирующий зажим: - без фиксирующего зажима, система подключения: COMBICON MSTB 2,5, фиксация: Винтовой фиксатор, способ монтажа: Винтовой фланец, тип упаковки: упакованный в картон, Соответствующие обжимные контакты с вилкой с током [А] и диапазоном поперечного сечения проводника [мм 2 ] данные: 10A/ICC-MT 0,5-1,0 (3190577); 10А/ИКЦ-МТ 0,5-1,0 БА (3190603); 12А/МКК-МТ 1,5-2,5 (3190580); 12А/ICC-MT 1,5-2,5 ВА (3190593). БА = Бандконтакте
Технические характеристики
Тип продукта
разъем для печатной платы
Семейство продуктов
ИКЦ 2,5/..-СТЗФД
Линия продуктов
COMBICON Разъёмs M
Тип
Перевернутый+прямой монтаж
Количество позиций
7
Подача
5,08 мм
Количество соединений
7
Количество строк
1
Количество потенциалов
7
Тип крепления
Винтовой фланец
Номинальный ток I Н
12 А
Номинальное напряжение U N
320 В
Номинальное напряжение (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное напряжение (III/2)
320 В
Номинальное импульсное напряжение (III/2)
4 кВ
Номинальное напряжение (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
Тип
Перевернутый
Система разъемов
КОМБИКОН МСТБ 2,5
Номинальное сечение
2,5 мм2
Тип контактного соединения
Приколоть
Тип блокировки
Винтовой запорный механизм
Тип крепления
Винтовой фланец
Момент затяжки
0,3 Нм
Способ подключения
Обжимное соединение
Направление подключения проводника/платы
0 °
Сечение провода гибкое
0,5 мм2 ... 2,5 мм2
Сечение проводника AWG
20 ... 14
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
5,08 мм
Ширина [ш]
45,48 мм
Высота [ч]
10,6 мм
Длина [л]
28,1 мм
Момент затяжки
0,3 Нм
Примечания по эксплуатации
В соответствии со стандартом IEC 61984 разъемы COMBICON не имеют коммутационной мощности (COC). При использовании по назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
