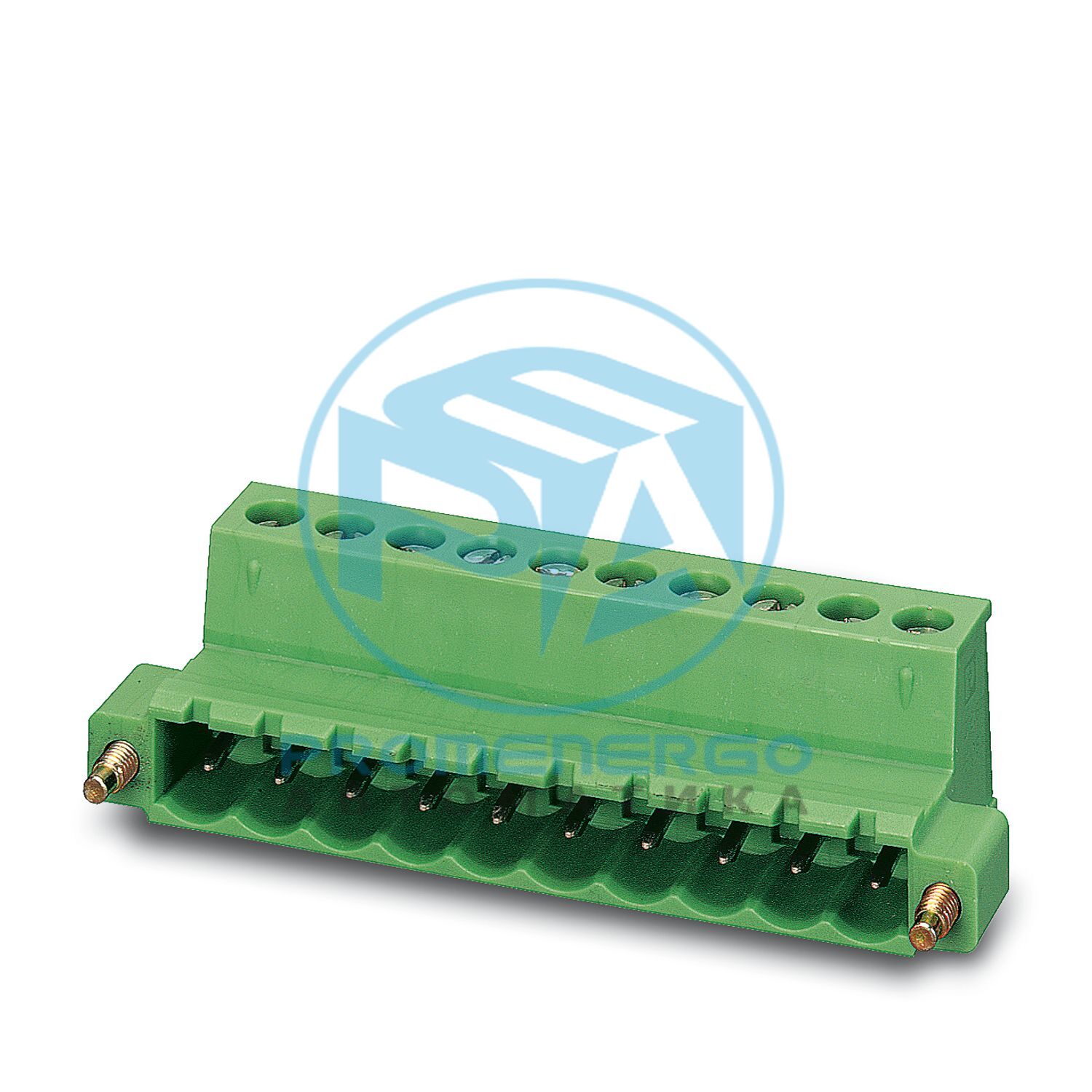

Разъем для печатной платы, номинальное сечение: 2,5 мм 2 , цвет: зеленый, номинальный ток: 12 А, поверхность контакта: Sn, тип соединения контактов: Штырь, количество потенциалов: 2, количество рядов: 1, количество позиций: 2, количество подключений: 2, ассортимент продукции: IC 2,5/..-STF-EX, шаг: 5,08 мм, метод подключения: Винтовое соединение с натяжной втулкой, форма головки винта: L Шлиц, направление подключения проводника/платы: 0 °, фиксатор: - без фиксатора, система вставок: COMBICON MSTB 2,5 EX, фиксация: Винтовой фиксатор, метод монтажа: Винтовой фланец, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
разъем для печатной платы
Семейство продуктов
IC 2,5/..-STF-EX
Линия продуктов
COMBICON Разъёмs M
Тип
Перевернутый
Количество позиций
2
Подача
5,08 мм
Количество соединений
2
Количество строк
1
Количество потенциалов
2
Тип крепления
Винтовой фланец
Номинальный ток I Н
12 А
Номинальное напряжение U N
176 В
Номинальный ток/сечение проводника
12 А/2,5 мм2
Идентификация
0344? II 2GD / Ex eb IIC Gb
Сертификат проверки типа ЕС
КЕМА 10ATEX0196 У
сертификат МЭКЕх
МЭКЕх КЕМ 10.0093U
Тип
Перевернутый
Система разъемов
КОМБИКОН MSTB 2,5 EX
Номинальное сечение
2,5 мм2
Тип контактного соединения
Приколоть
Тип блокировки
Винтовой запорный механизм
Тип крепления
Винтовой фланец
Момент затяжки
0,3 Нм
Способ подключения
Винтовое соединение с натяжной втулкой
Направление подключения проводника/платы
0 °
Сечение проводника жесткое
0,2 мм2 ... 2,5 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 12
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 2,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 2,5 мм2
2 провода одинакового сечения, жесткие
0,2 мм2 ... 1 мм2
2 гибких провода одинакового сечения
0,2 мм2 ... 1,5 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,25 мм2 ... 1 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 1,5 мм2
Длина зачистки
7 мм
Головка винта в форме привода
Прорезной (L)
Момент затяжки
0,5 Нм...0,6 Нм
рекомендуемый инструмент для обжима
1212034 CRIMPFOX 6
рекомендуемый инструмент для обжима
1212034 CRIMPFOX 6
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Терминал на металлической поверхности (верхний слой)
Олово (5-7 мкм Sn)
Контактная точка металлической поверхности (средний слой)
Никель (2-3 мкм Ni)
Площадь контакта с металлической поверхностью (верхний слой)
Олово (5-7 мкм Sn)
Площадь контакта с металлической поверхностью (средний слой)
Никель (2-3 мкм Ni)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
5,08 мм
Ширина [ш]
11,66 мм
Высота [ч]
15 мм
Длина [л]
19 мм
Момент затяжки
0,3 Нм
Примечания по эксплуатации
В соответствии со стандартом IEC 61984 разъемы COMBICON не имеют коммутационной мощности (COC). При использовании по назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
Температура окружающей среды (хранение/транспортировка)
