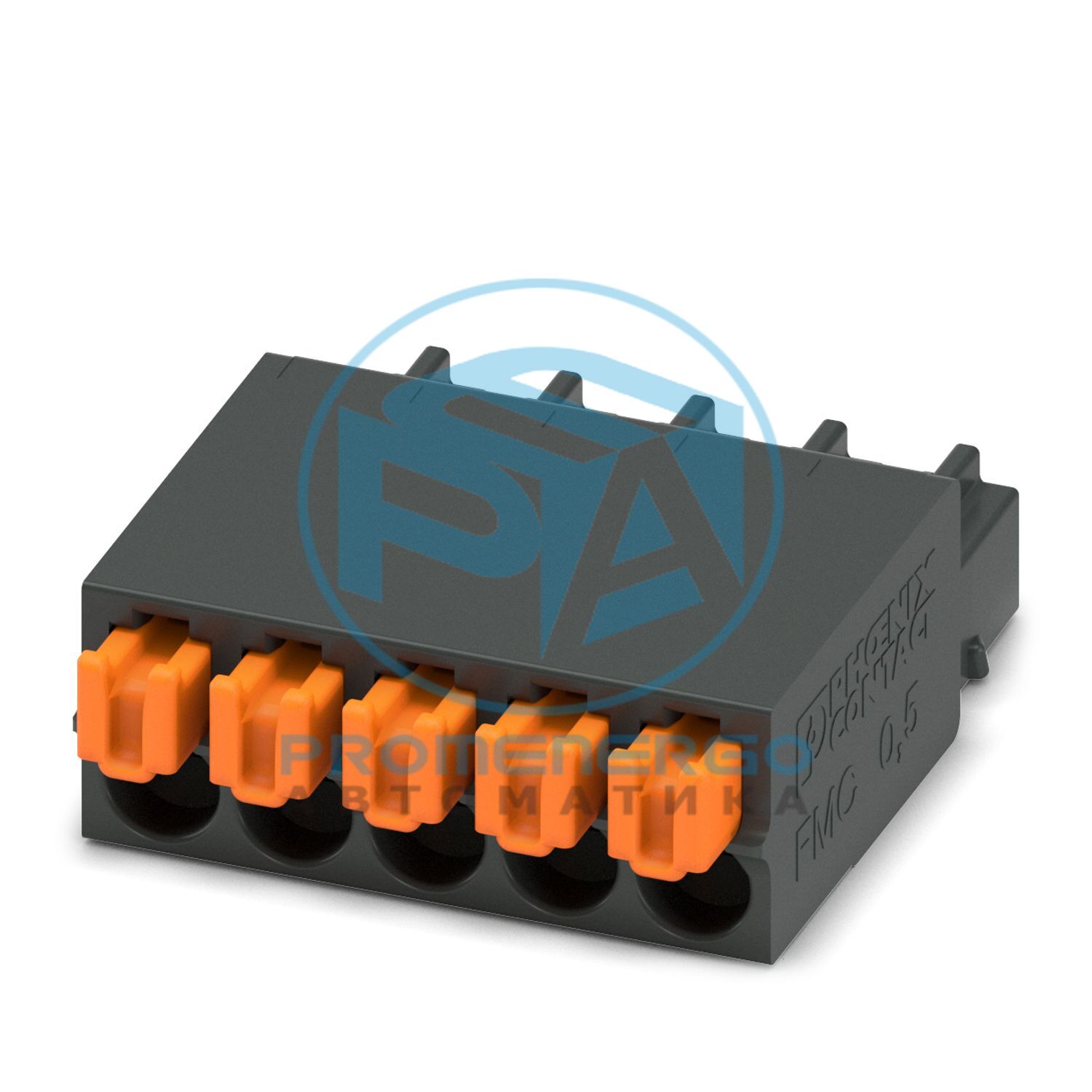

Разъем для печатной платы, номинальное сечение: 0,5 мм 2 , цвет: черный, номинальный ток: 6 А, номинальное напряжение (III/2): 160 В, поверхность контакта: Au, тип соединения контактов: Гнездо, количество потенциалов: 5, количество рядов: 1, количество позиций: 5, количество подключений: 5, ассортимент продукции: FMC 0,5/..-ST, шаг: 2,54 мм, метод подключения: пружина Push-in подключение, направление подключения проводника/платы: 0 °, система разъемов: COMBICON FMC 0,5, фиксация: без, способ монтажа: без, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
разъем для печатной платы
Семейство продуктов
ФМК 0,5/..-СТ
Линия продуктов
COMBICON Разъёмs XS
Тип
Стандартный
Количество позиций
5
Подача
2,54 мм
Количество соединений
5
Количество строк
1
Количество потенциалов
5
Тип крепления
без
Номинальный ток I Н
6 А
Номинальное напряжение U N
160 В
Контактное сопротивление
2,7 мОм
Номинальное напряжение (III/3)
32 В
Номинальное импульсное напряжение (III/3)
0,8 кВ
Номинальное напряжение (III/2)
160 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
Номинальное напряжение (II/2)
160 В
Номинальное импульсное напряжение (II/2)
1,5 кВ
Тип сигнала
Ethernet
Диапазон частот
до 100 МГц
Среда передачи
Медь
Характеристики трансмиссии (категория)
КАТ5
Скорость передачи данных
100 Мбит/с
Тип
Стандартный
Система разъемов
КОМБИКОН ФМК 0,5
Номинальное сечение
0,5 мм2
Тип контактного соединения
Розетка
Тип блокировки
без
Тип крепления
без
Способ подключения
Пружинное соединение Push-in
Направление подключения проводника/платы
0 °
Сечение проводника жесткое
0,14 мм2 ... 0,5 мм2
Сечение провода гибкое
0,14 мм2 ... 0,5 мм2
Сечение проводника AWG
26 ... 20
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 0,34 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,14 мм2 ... 0,25 мм2
Цилиндрический калибр а х б/диаметр
- / 1,0 мм
Длина зачистки
7 мм
рекомендуемый инструмент для обжима
1212034 CRIMPFOX 6
рекомендуемый инструмент для обжима
1212034 CRIMPFOX 6
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
частично позолоченный
Терминал на металлической поверхности (верхний слой)
Олово (5-7 мкм Sn)
Контактная точка металлической поверхности (средний слой)
Никель (2-3 мкм Ni)
Площадь контакта с металлической поверхностью (верхний слой)
Золото (0,25 мкм Au)
Площадь контакта с металлической поверхностью (средний слой)
Никель (2-3 мкм Ni)
Цвет (корпус)
черный (9005)
Изоляционный материал
ЛКП
Группа изоляционных материалов
IIIа
CTI согласно IEC 60112
175
Класс воспламеняемости согласно UL 94.
В0
Цвет (Исполнительный элемент)
оранжевый (2003)
Изоляционный материал
ЛКП
Группа изоляционных материалов
IIIа
CTI согласно IEC 60112
175
Класс воспламеняемости согласно UL 94.
В0
Габаритный чертеж
Подача
2,54 мм
Ширина [ш]
13,2 мм
Высота [ч]
5,35 мм
Длина [л]
14 мм
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,14 мм2 / сплошной / > 10 Н
Спецификация
МЭК 60512-13-2:2006-02
Результат
Тест пройден
Количество циклов
100
Усилие вставки на поз. ок.
2 Н
Сила вывода на поз. ок.
2 Н
Спецификация
МЭК 60068-2-70:1995-12
Результат
Тест пройден
Спецификация
МЭК 60512-13-5:2006-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря
2,95 кВ
Контактное сопротивление R 1
2,7 мОм
Контактное сопротивление R 2
2,6 мОм
Циклы установки/извлечения
100
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
ДИН 50018:2013-05
Коррозионный стресс
1,0 дм 3 SO 2 на 300 дм 3 /40 °C/3 цикла
Термический стресс
100 °С/168 ч
Выдерживаемое напряжение промышленной частоты
1,39 кВ
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-500-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...500 Гц)
Продолжительность теста на ось
2 часа
Направления испытаний
Ось X, Y и Z (поз. и отр.)
