FKC 2,5/ 3-STF-5,08 EX - разъем для печатной платы
FKC 2,5/ 3-STF-5,08 EX - разъем для печатной платы

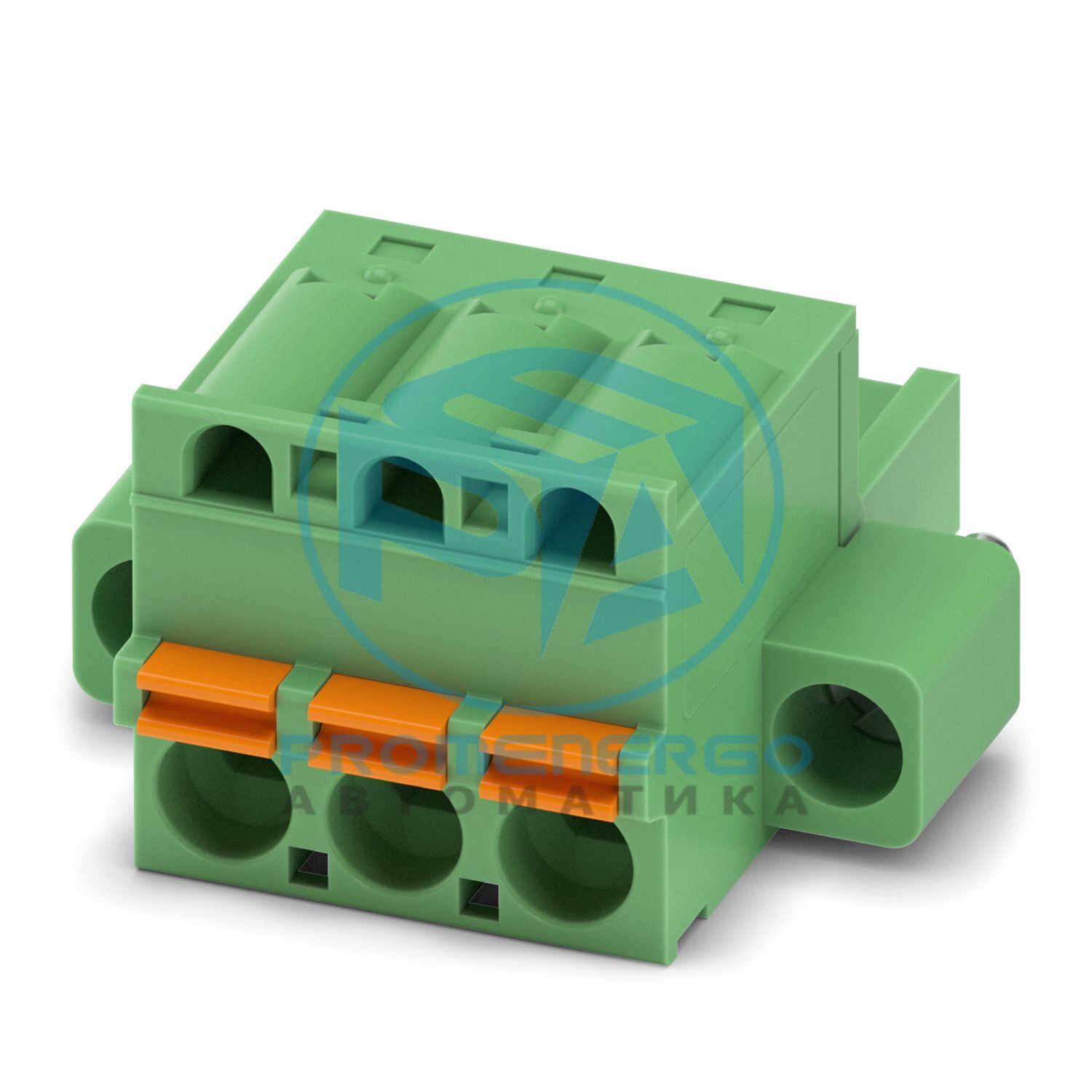

Разъем для печатной платы, номинальное сечение: 2,5 мм 2 , цвет: зеленый, номинальный ток: 12 А, поверхность контактов: Sn, тип подключения контактов: Гнездо, количество потенциалов: 3, количество рядов: 1, количество позиций: 3, количество подключений: 3, ассортимент продукции: FKC 2,5/..-STF-EX, шаг: 5,08 мм, метод подключения: Пружинное соединение Push-in, направление подключения проводника/платы: 0 °, запорный зажим: - Зажимной зажим, вставная система: COMBICON MSTB 2,5 EX, фиксация: Винтовой запирающий механизм, метод монтажа: Винтовой фланец, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
разъем для печатной платы
Семейство продуктов
ФКЦ 2,5/..-СТФ-ЕХ
Линия продуктов
COMBICON Разъёмs M
Тип
Стандартный
Количество позиций
3
Подача
5,08 мм
Количество соединений
3
Количество строк
1
Количество потенциалов
3
Тип крепления
Винтовой фланец
Номинальный ток I Н
12 А
Номинальное напряжение U N
176 В
Номинальный ток/сечение проводника
12 А/2,5 мм2
Идентификация
0344? II 2GD / Ex eb IIC Gb
Сертификат проверки типа ЕС
КЕМА 10ATEX0196 У
сертификат МЭКЕх
МЭКЕх КЕМ 10.0093U
Тип
Стандартный
Система разъемов
КОМБИКОН MSTB 2,5 EX
Номинальное сечение
2,5 мм2
Тип контактного соединения
Розетка
Тип блокировки
Винтовой запорный механизм
Тип крепления
Винтовой фланец
Момент затяжки
0,25 Нм...0,3 Нм (В экстремальных климатических условиях рекомендуем минимальный момент затяжки.)
Способ подключения
Пружинное соединение Push-in
Направление подключения проводника/платы
0 °
Сечение проводника жесткое
0,2 мм2 ... 2,5 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 12
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 2,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 2,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 1,5 мм2
Длина зачистки
10 мм
рекомендуемый инструмент для обжима
1212034 CRIMPFOX 6
рекомендуемый инструмент для обжима
1212034 CRIMPFOX 6
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
горячее лужение
Терминал на металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Площадь контакта с металлической поверхностью (верхний слой)
Олово (4-8 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Цвет (Исполнительный элемент)
оранжевый (2003)
Изоляционный материал
ПБТ
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Габаритный чертеж
Подача
5,08 мм
Ширина [ш]
25,34 мм
Высота [ч]
15 мм
Длина [л]
25,73 мм
Момент затяжки
0,25 Нм...0,3 Нм (В экстремальных климатических условиях рекомендуем минимальный момент затяжки.)
Примечания по эксплуатации
В соответствии со стандартом IEC 61984 разъемы COMBICON не имеют коммутационной мощности (COC). При использовании по назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
