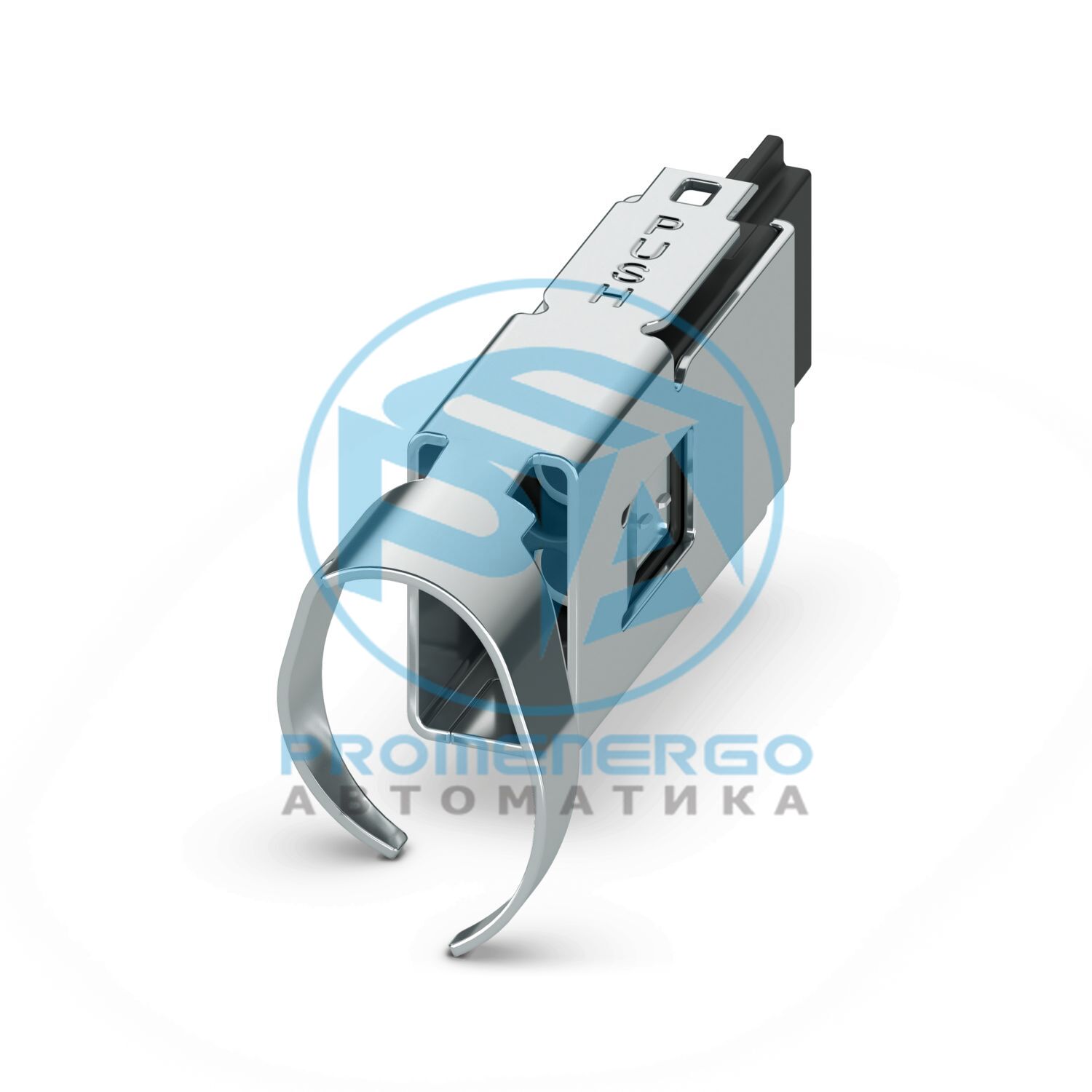

ДМСС 0,5/ 1-СТ-ШЛ 7,0-2,54 - разъем для печатной платы
ДМСС 0,5/ 1-СТ-ШЛ 7,0-2,54 - разъем для печатной платы
Разъем для печатной платы, номинальное сечение: 0,34 мм 2 , цвет: черный, номинальный ток: 5 А, номинальное напряжение (III/2): 160 В, поверхность контакта: Au, тип соединения контактов: Гнездо, количество рядов: 2, количество позиций: 1, ассортимент продукции: DMCC 0,5/..-ST-SHL, шаг: 2,54 мм, метод подключения: Обжимное соединение, направление подключения проводника/платы: 0 °, система разъемов: COMBICON DFMC 0,5 lock & screened, Электрические свойства: экранированный, блокировка: экранированное соединение, способ монтажа: Lock & Shield, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
разъем для печатной платы
Семейство продуктов
ДМЦК 0,5/..-СТ-ШЛ
Линия продуктов
COMBICON Разъёмs XS
Количество позиций
1
Подача
2,54 мм
Количество строк
2
Электрическая характеристика
экранированный
Номинальный ток I Н
5 А
Номинальное напряжение U N
160 В
Контактное сопротивление
5,3 мОм
Номинальное напряжение (III/3)
160 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
Номинальное напряжение (III/2)
160 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
Номинальное напряжение (II/2)
320 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
Электрическая характеристика
экранированный
Тип сигнала
Однопарный Ethernet
Диапазон частот
до 20 МГц
Среда передачи
Медь
Характеристики трансмиссии (категория)
КАТ А
Скорость передачи данных
10 Мбит/с
Тип блокировки
экранированное соединение
Тип крепления
Замок и щит
Способ подключения
Обжимное соединение
Направление подключения проводника/платы
0 °
Сечение проводника AWG
26 ... 22
Длина зачистки
4,1 мм...4,5 мм
Контактный материал
Медный сплав
Площадь контакта с металлической поверхностью (верхний слой)
Золото (Ау)
Цвет (корпус)
черный (9005)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
2,54 мм
Ширина [ш]
4,6 мм
Высота [ч]
7,75 мм
Длина [л]
27 мм
Обратите внимание на контакт
Информацию об основном материале и свойствах отделки обжимных контактов можно найти в интернет-магазине в технических данных соответствующего обжимного контакта.
Примечание по применению
Все лабораторные испытания проводятся в сочетании с обжимными контактами, указанными в качестве принадлежностей.
Примечание по применению
Ток зависит от используемого обжимного контакта и сечения проводника.
Примечание по применению
Соответствующие обжимные контакты можно найти во вкладке «Аксессуары».
Примечание по применению
Обжимные контакты разрешается обрабатывать только утвержденными обжимными инструментами.
Обратите внимание на контакт
Эти разъемы соответствуют стандарту DIN EN 61984, разъемы без коммутируемой мощности (COC). При использовании по прямому назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
Результат
Тест пройден
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
AWG 22 / гибкий / > 40 Н
Спецификация
МЭК 60512-13-2:2006-02
Результат
Тест пройден
Количество циклов
100
Усилие вставки на поз. ок.
4 Н
Сила вывода на поз. ок.
3 Н
Спецификация
МЭК 60068-2-70:1995-12
Результат
Тест пройден
Спецификация
МЭК 60512-13-5:2006-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря
2,95 кВ
Контактное сопротивление R 1
5,3 мОм
Контактное сопротивление R 2
4,7 мОм
Циклы установки/извлечения
100
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
ИСО 6988:1985-02
Коррозионный стресс
0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс
80 °С/168 ч
Выдерживаемое напряжение промышленной частоты
1,39 кВ
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
50 м/с2 (60,1 Гц ... 150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60068-2-27:2008-02
Форма импульса
Полусинусоидальный
Ускорение
300 м/с2
Продолжительность шока
18 мс
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Ускорение
300 м/с2
Продолжительность шока
18 мс
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Температура окружающей среды (хранение/транспортировка)
