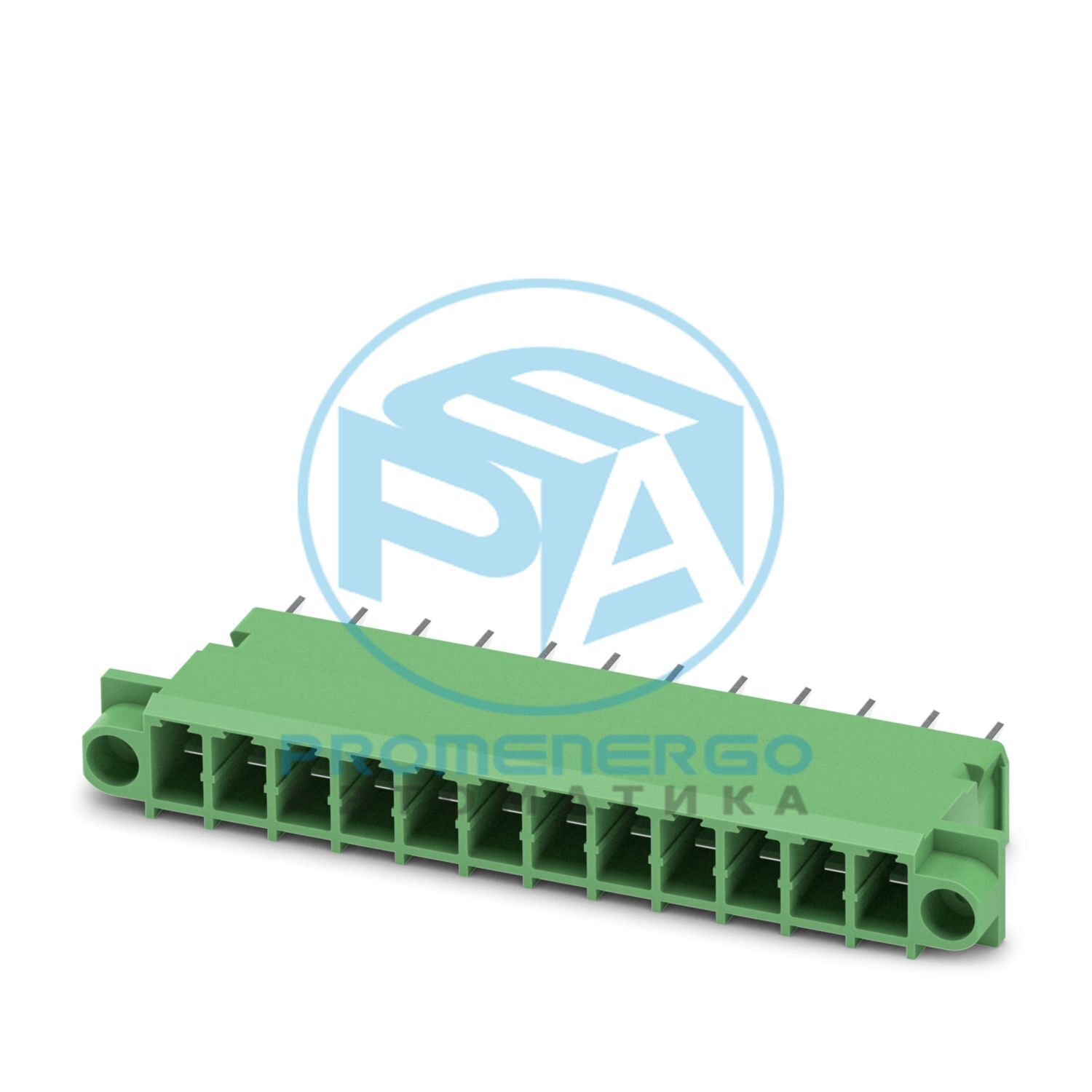

Проходной разъем, номинальное сечение: 4 мм 2 , цвет: зеленый, номинальный ток: 15 А, номинальное напряжение (III/2): 400 В, поверхность контакта: Sn, тип соединения контактов: Штырь, количество потенциалов: 12, количество рядов: 1, количество позиций: 12, количество подключений: 12, ассортимент продукции: DFK-PC 4/..-G -FS4,8, шаг: 7,62 мм, метод подключения: Лопаточное соединение, монтаж: Прямой монтаж, количество выводов под пайку на потенциал: 1, система вставок: COMBICON PC 4, Расположение контактов разъема: Стандартное, фиксация: нет, способ монтажа: нет, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
Проходной заголовок
Семейство продуктов
ДФК-ПК 4/..-Г -ФС4,8
Линия продуктов
COMBICON Разъёмs L
Тип
Проходной заголовок
Количество позиций
12
Подача
7,62 мм
Количество соединений
12
Количество строк
1
Количество потенциалов
12
Тип крепления
без
Припаиваем контакты на потенциал
1
Номинальный ток I Н
15 А
Номинальное напряжение U N
400 В
Номинальное напряжение (III/3)
400 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное напряжение (III/2)
400 В
Номинальное импульсное напряжение (III/2)
4 кВ
Номинальное напряжение (II/2)
800 В
Номинальное импульсное напряжение (II/2)
4 кВ
Тип крепления
Прямой монтаж
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Площадь контакта с металлической поверхностью (верхний слой)
Олово (5-10 мкм Sn)
Площадь контакта с металлической поверхностью (средний слой)
Никель (2-5 мкм Ni)
Зона пайки металлической поверхности (верхний слой)
Олово (5-10 мкм Sn)
Зона пайки металлической поверхности (средний слой)
Никель (2-5 мкм Ni)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
V2
Примечания по эксплуатации
В соответствии со стандартом IEC 61984 разъемы COMBICON не имеют коммутационной мощности (COC). При использовании по назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
Габаритный чертеж
Подача
7,62 мм
Ширина [ш]
106,66 мм
Высота [ч]
14,3 мм
Длина [л]
37,35 мм
Установленная высота
14,3 мм
Размеры штифта
0,8 х 4,8 мм
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
400 В
Номинальное импульсное напряжение (III/3)
4 кВ
минимальное значение зазора - неоднородное поле (III/3)
3 мм
минимальный путь утечки (III/3)
5 мм
Номинальное напряжение изоляции (III/2)
400 В
Номинальное импульсное напряжение (III/2)
4 кВ
минимальное значение зазора - неоднородное поле (III/2)
3 мм
минимальный путь утечки (III/2)
3 мм
Номинальное напряжение изоляции (II/2)
800 В
Номинальное импульсное напряжение (II/2)
4 кВ
минимальное значение зазора - неоднородное поле (II/2)
3 мм
минимальный путь утечки (II/2)
4 мм
Температура окружающей среды (хранение/транспортировка)
