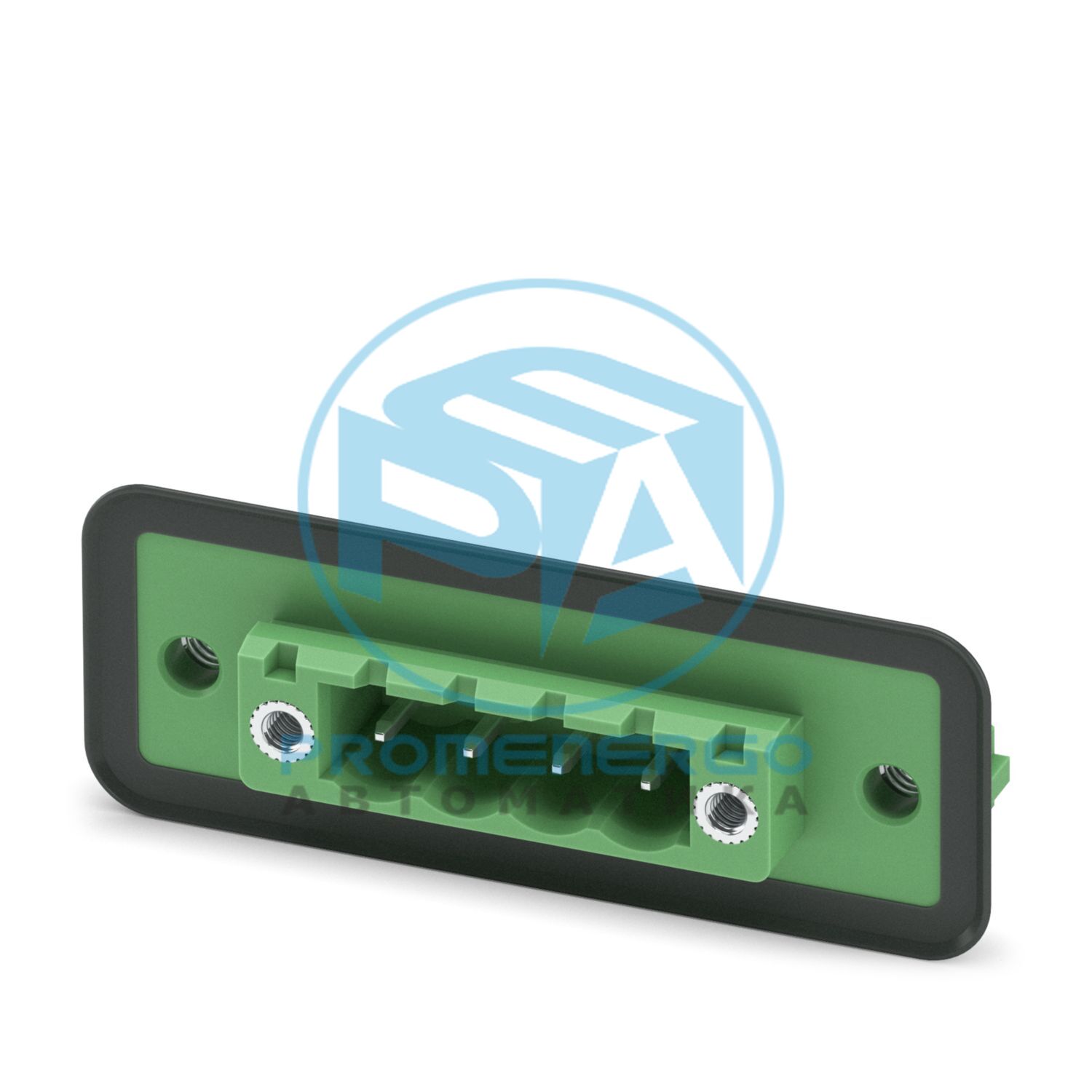

Проходной разъем, номинальное сечение: 2,5 мм 2 , цвет: зеленый, номинальный ток: 12 А, номинальное напряжение (III/2): 320 В, поверхность контакта: Sn, тип соединения контактов: Штыревой, количество потенциалов: 4, количество рядов: 1, количество позиций: 4, количество подключений: 4, ассортимент продукции: DFK-MSTBA 2,5/..-GF, шаг: 5,08 мм, монтаж: Пайка волной, расположение выводов: Линейное расположение выводов, вывод под пайку [P]: 3,23 мм, количество выводов под пайку на каждый потенциал: 1, система вставок: COMBICON MSTB 2,5, Расположение контактов разъема: Стандартное, фиксация: Винтовой стопорный механизм, метод монтажа: Фланец с резьбой, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
Проходной заголовок
Семейство продуктов
ДФК-МСТБА 2,5/..-ГФ
Линия продуктов
COMBICON Разъёмs M
Тип
Проходной заголовок
Количество позиций
4
Подача
5,08 мм
Количество соединений
4
Количество строк
1
Количество потенциалов
4
Тип крепления
Резьбовой фланец
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
1
Номинальный ток I Н
12 А
Номинальное напряжение U N
320 В
Номинальное напряжение (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное напряжение (III/2)
320 В
Номинальное импульсное напряжение (III/2)
4 кВ
Номинальное напряжение (II/2)
400 В
Номинальное импульсное напряжение (II/2)
4 кВ
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Момент затяжки
0,3 Нм
Момент затяжки
0,3 Нм
Винт
0708263 ДФК-МСТБ SS для стенок корпуса толщиной до 6 мм
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Площадь контакта с металлической поверхностью (верхний слой)
Олово (3-5 мкм Sn)
Площадь контакта с металлической поверхностью (средний слой)
Никель (1-3 мкм Ni)
Зона пайки металлической поверхности (верхний слой)
Олово (3-5 мкм Sn)
Зона пайки металлической поверхности (средний слой)
Никель (1-3 мкм Ni)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
ПБТ
Группа изоляционных материалов
IIIа
CTI согласно IEC 60112
225
Класс воспламеняемости согласно UL 94.
В0
Примечания по эксплуатации
В соответствии со стандартом IEC 61984 разъемы COMBICON не имеют коммутационной мощности (COC). При использовании по назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
Габаритный чертеж
Подача
5,08 мм
Ширина [ш]
50,08 мм
Высота [ч]
20,07 мм
Длина [л]
12 мм
Установленная высота
20,07 мм
Длина вывода для пайки [P]
3,23 мм
Размеры штифта
1 х 1 мм
Диаметр отверстия
1,4 мм
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
IIIа
Сравнительный индекс отслеживания (IEC 60112)
КТИ 225
Номинальное напряжение изоляции (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
минимальное значение зазора - неоднородное поле (III/3)
3 мм
минимальный путь утечки (III/3)
4 мм
Номинальное напряжение изоляции (III/2)
320 В
Номинальное импульсное напряжение (III/2)
4 кВ
минимальное значение зазора - неоднородное поле (III/2)
3 мм
минимальный путь утечки (III/2)
3,2 мм
Номинальное напряжение изоляции (II/2)
400 В
Номинальное импульсное напряжение (II/2)
4 кВ
минимальное значение зазора - неоднородное поле (II/2)
3 мм
минимальный путь утечки (II/2)
4 мм
Температура окружающей среды (хранение/транспортировка)
