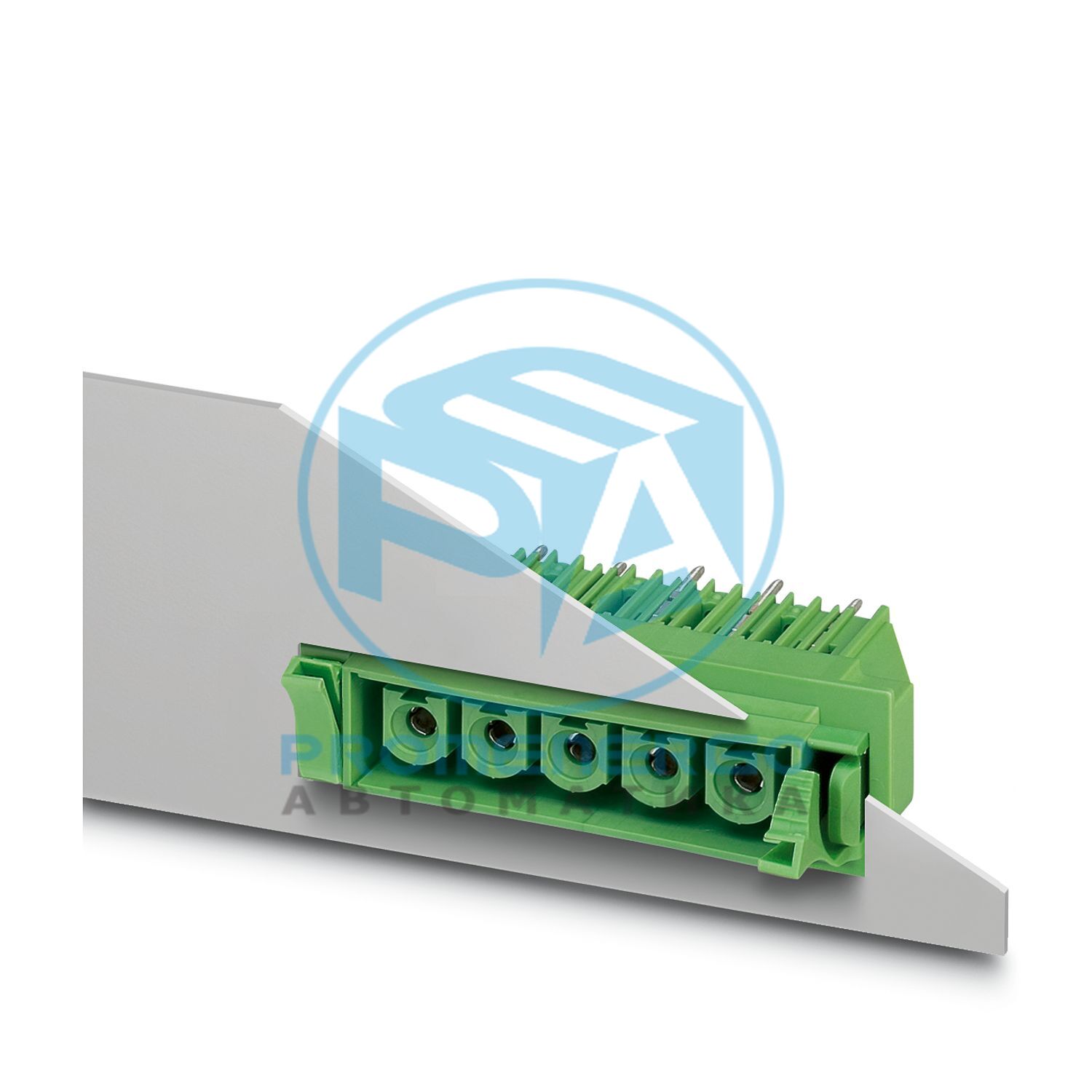

Проходной разъем, номинальное сечение: 16 мм 2 , цвет: зеленый, номинальный ток: 76 А, номинальное напряжение (III/2): 1000 В, поверхность контакта: Ag, тип соединения контактов: Гнездо, количество потенциалов: 5, количество рядов: 1, количество позиций: 5, количество подключений: 5, ассортимент продукции: DFK-IPCV 16/..-G, шаг: 10,16 мм, монтаж: Пайка волной, расположение контактов: Линейное расположение выводов, вывод под пайку [P]: 4,1 мм, количество выводов под пайку на каждый потенциал: 3, система вставок: COMBICON PC 16, Расположение контактов разъема: Стандартное, фиксация: нет, способ монтажа: нет, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
Проходной заголовок
Семейство продуктов
ДФК-IPCV 16/..-G
Линия продуктов
COMBICON Разъёмs XL
Тип
Проходной заголовок
Количество позиций
5
Подача
10,16 мм
Количество соединений
5
Количество строк
1
Количество потенциалов
5
Тип крепления
без
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
3
Номинальный ток I Н
76 А
Номинальное напряжение U N
1000 В
Номинальное напряжение (III/3)
630 В
Номинальное импульсное напряжение (III/3)
6 кВ
Номинальное напряжение (III/2)
1000 В
Номинальное импульсное напряжение (III/2)
8 кВ
Номинальное напряжение (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
полностью посеребренный
Площадь контакта с металлической поверхностью (верхний слой)
Серебро (4-8 мкм Ag)
Зона пайки металлической поверхности (верхний слой)
Серебро (4-8 мкм Ag)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Примечания по эксплуатации
В соответствии со стандартом IEC 61984 разъемы COMBICON не имеют коммутационной мощности (COC). При использовании по назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
Габаритный чертеж
Подача
10,16 мм
Ширина [ш]
74,92 мм
Высота [ч]
51,05 мм
Длина [л]
22 мм
Установленная высота
46,95 мм
Длина вывода для пайки [P]
4,1 мм
Размеры штифта
0,8 х 1,2 мм
Расстояние между контактами
10,16 мм
Диаметр отверстия
1,7 мм
Спецификация
МЭК 61984:2008-10
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
630 В
Номинальное импульсное напряжение (III/3)
6 кВ
минимальное значение зазора - неоднородное поле (III/3)
5,5 мм
минимальный путь утечки (III/3)
8 мм
Номинальное напряжение изоляции (III/2)
1000 В
Номинальное импульсное напряжение (III/2)
8 кВ
минимальное значение зазора - неоднородное поле (III/2)
8 мм
минимальный путь утечки (III/2)
8 мм
Номинальное напряжение изоляции (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
минимальное значение зазора - неоднородное поле (II/2)
5,5 мм
минимальный путь утечки (II/2)
5,5 мм
Спецификация
МЭК 60664-1:2020-05
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
630 В
Номинальное импульсное напряжение (III/3)
6 кВ
минимальное значение зазора - неоднородное поле (III/3)
5,5 мм
минимальный путь утечки (III/3)
8 мм
Номинальное напряжение изоляции (III/2)
1250 В постоянного тока
Номинальное импульсное напряжение (III/2)
8 кВ
минимальное значение зазора - неоднородное поле (III/2)
8 мм
минимальный путь утечки (III/2)
8 мм
Номинальное напряжение изоляции (II/2)
1500 В постоянного тока
Номинальное импульсное напряжение (II/2)
8 кВ
минимальное значение зазора - неоднородное поле (II/2)
8 мм
минимальный путь утечки (II/2)
8 мм
Температура окружающей среды (хранение/транспортировка)
