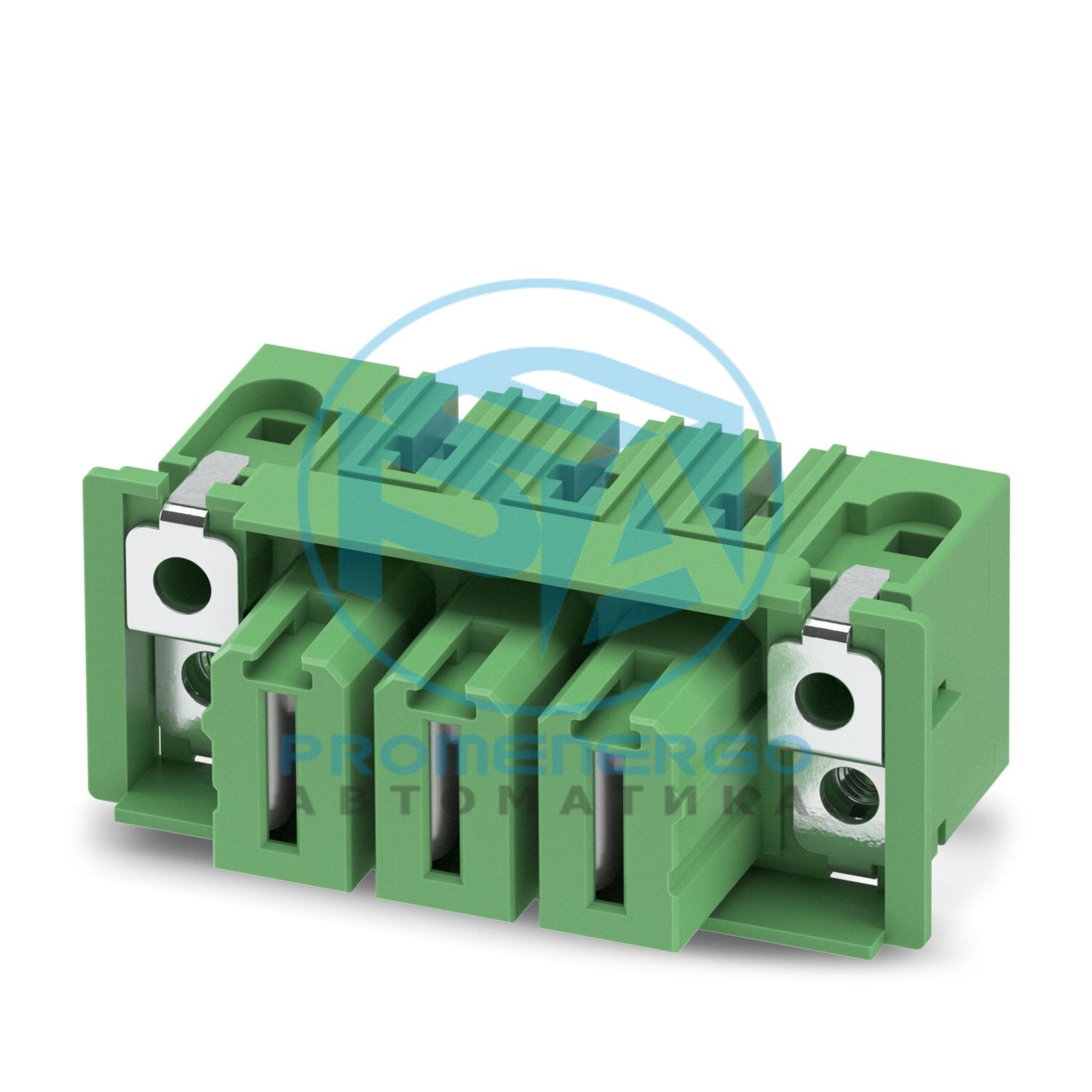

Проходной разъем, номинальное сечение: 35 мм 2 , цвет: зеленый, номинальный ток: 125 А, номинальное напряжение (III/2): 1000 В, поверхность контакта: Ag, тип соединения контактов: Гнездо, количество потенциалов: 3, количество рядов: 1, количество позиций: 3, количество подключений: 3, ассортимент продукции: DFK-IPC 35 HC/..-GF, шаг: 15 мм, монтаж: Пайка волной, расположение контактов: Линейное расположение контактов, вывод под пайку [P]: 4,6 мм, количество выводов под пайку на потенциал: 3, система вставок: COMBICON PC 35, Расположение контактов разъема: Стандартное, фиксация: Винтовой стопорный механизм, метод монтажа: Фланец с резьбой, тип упаковки: упакован в картон
Технические характеристики
Тип продукта
Проходной заголовок
Семейство продуктов
DFK-IPC 35 HC/..-GF
Линия продуктов
COMBICON Разъёмs XL
Тип
Проходной заголовок
Количество позиций
3
Подача
15 мм
Количество соединений
3
Количество строк
1
Количество потенциалов
3
Тип крепления
Резьбовой фланец
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
3
Номинальный ток I Н
125 А
Номинальное напряжение U N
1000 В
Номинальное напряжение (III/3)
1000 В
Номинальное импульсное напряжение (III/3)
8 кВ
Номинальное напряжение (III/2)
1000 В
Номинальное импульсное напряжение (III/2)
8 кВ
Номинальное напряжение (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Момент затяжки
0,8 Нм
Момент затяжки
1 Нм
Винт
1700368 ДФК-ПК 35 СС
Момент затяжки
1 Нм
Винт
1700368 ДФК-ПК 35 СС
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Площадь контакта с металлической поверхностью (верхний слой)
Серебро (4-8 мкм Ag)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
ПБТ
Группа изоляционных материалов
IIIа
CTI согласно IEC 60112
225
Класс воспламеняемости согласно UL 94.
В0
Примечания по эксплуатации
В соответствии со стандартом IEC 61984 разъемы COMBICON не имеют коммутационной мощности (COC). При использовании по назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
Габаритный чертеж
Подача
15 мм
Ширина [ш]
77,4 мм
Высота [ч]
36,3 мм
Длина [л]
44,9 мм
Установленная высота
31,7 мм
Длина вывода для пайки [P]
4,6 мм
Размеры штифта
2,5 х 2,5 мм
Диаметр отверстия
3,6 мм
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
IIIа
Сравнительный индекс отслеживания (IEC 60112)
КТИ 225
Номинальное напряжение изоляции (III/3)
1000 В
Номинальное импульсное напряжение (III/3)
8 кВ
минимальное значение зазора - неоднородное поле (III/3)
8 мм
минимальный путь утечки (III/3)
16 мм
Номинальное напряжение изоляции (III/2)
1000 В
Номинальное импульсное напряжение (III/2)
8 кВ
минимальное значение зазора - неоднородное поле (III/2)
8 мм
минимальный путь утечки (III/2)
10 мм
Номинальное напряжение изоляции (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
минимальное значение зазора - неоднородное поле (II/2)
5,5 мм
минимальный путь утечки (II/2)
10 мм
