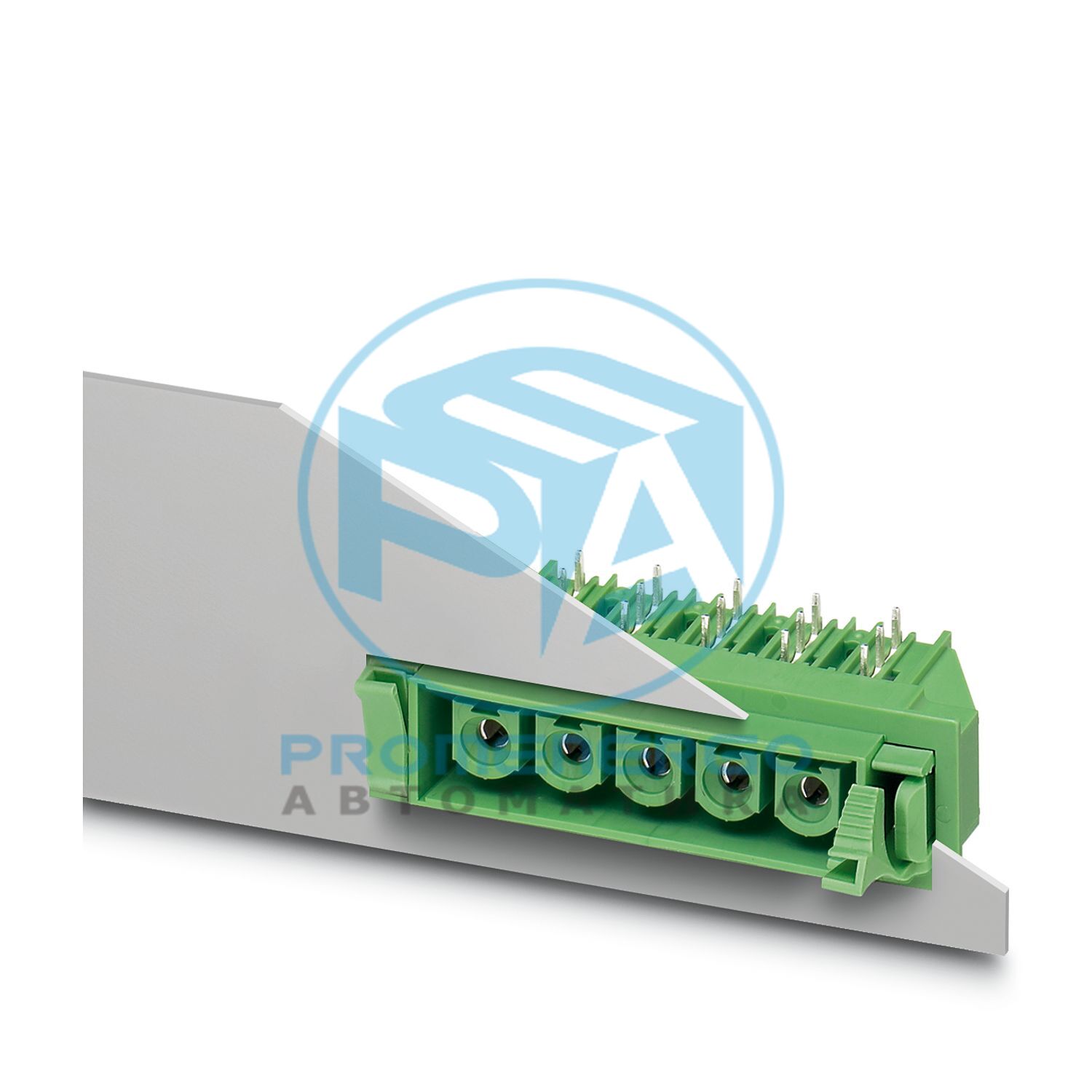

Проходной разъем, номинальное сечение: 16 мм 2 , цвет: зеленый, номинальный ток: 76 А, номинальное напряжение (III/2): 1000 В, поверхность контакта: Ag, тип соединения контактов: Гнездо, количество потенциалов: 2, количество рядов: 1, количество позиций: 2, количество подключений: 2, ассортимент продукции: DFK-IPC 16/..-GU, шаг: 10,16 мм, монтаж: Пайка волной, расположение контактов: Линейное расположение выводов, вывод под пайку [P]: 4,1 мм, количество выводов под пайку на каждый потенциал: 3, система вставок: COMBICON PC 16, Расположение контактов разъема: обратное, фиксация: нет, способ монтажа: нет, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
Проходной заголовок
Семейство продуктов
ДФК-МПК 16/..-ГУ
Линия продуктов
COMBICON Разъёмs XL
Тип
Заголовки
Количество позиций
2
Подача
10,16 мм
Количество соединений
2
Количество строк
1
Количество потенциалов
2
Тип крепления
без
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
3
Номинальный ток I Н
76 А
Номинальное напряжение U N
1000 В
Номинальное напряжение (III/3)
630 В
Номинальное импульсное напряжение (III/3)
6 кВ
Номинальное напряжение (III/2)
1000 В
Номинальное импульсное напряжение (III/2)
8 кВ
Номинальное напряжение (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
полностью посеребренный
Площадь контакта с металлической поверхностью (верхний слой)
Серебро (4-8 мкм Ag)
Зона пайки металлической поверхности (верхний слой)
Серебро (4-8 мкм Ag)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
10,16 мм
Ширина [ш]
44,44 мм
Высота [ч]
21,9 мм
Длина [л]
34,55 мм
Установленная высота
17,8 мм
Длина вывода для пайки [P]
4,1 мм
Размеры штифта
0,8 х 1,2 мм
Расстояние между контактами
10,16 мм
Диаметр отверстия
1,7 мм
Спецификация
МЭК 61984:2008-10
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
630 В
Номинальное импульсное напряжение (III/3)
6 кВ
минимальное значение зазора - неоднородное поле (III/3)
5,5 мм
минимальный путь утечки (III/3)
8 мм
Номинальное напряжение изоляции (III/2)
1000 В
Номинальное импульсное напряжение (III/2)
8 кВ
минимальное значение зазора - неоднородное поле (III/2)
8 мм
минимальный путь утечки (III/2)
8 мм
Номинальное напряжение изоляции (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
минимальное значение зазора - неоднородное поле (II/2)
5,5 мм
минимальный путь утечки (II/2)
5,5 мм
Спецификация
МЭК 60664-1:2020-05
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
630 В
Номинальное импульсное напряжение (III/3)
6 кВ
минимальное значение зазора - неоднородное поле (III/3)
5,5 мм
минимальный путь утечки (III/3)
8 мм
Номинальное напряжение изоляции (III/2)
1250 В постоянного тока
Номинальное импульсное напряжение (III/2)
8 кВ
минимальное значение зазора - неоднородное поле (III/2)
8 мм
минимальный путь утечки (III/2)
8 мм
Номинальное напряжение изоляции (II/2)
1500 В постоянного тока
Номинальное импульсное напряжение (II/2)
8 кВ
минимальное значение зазора - неоднородное поле (II/2)
8 мм
минимальный путь утечки (II/2)
8 мм
Температура окружающей среды (хранение/транспортировка)
