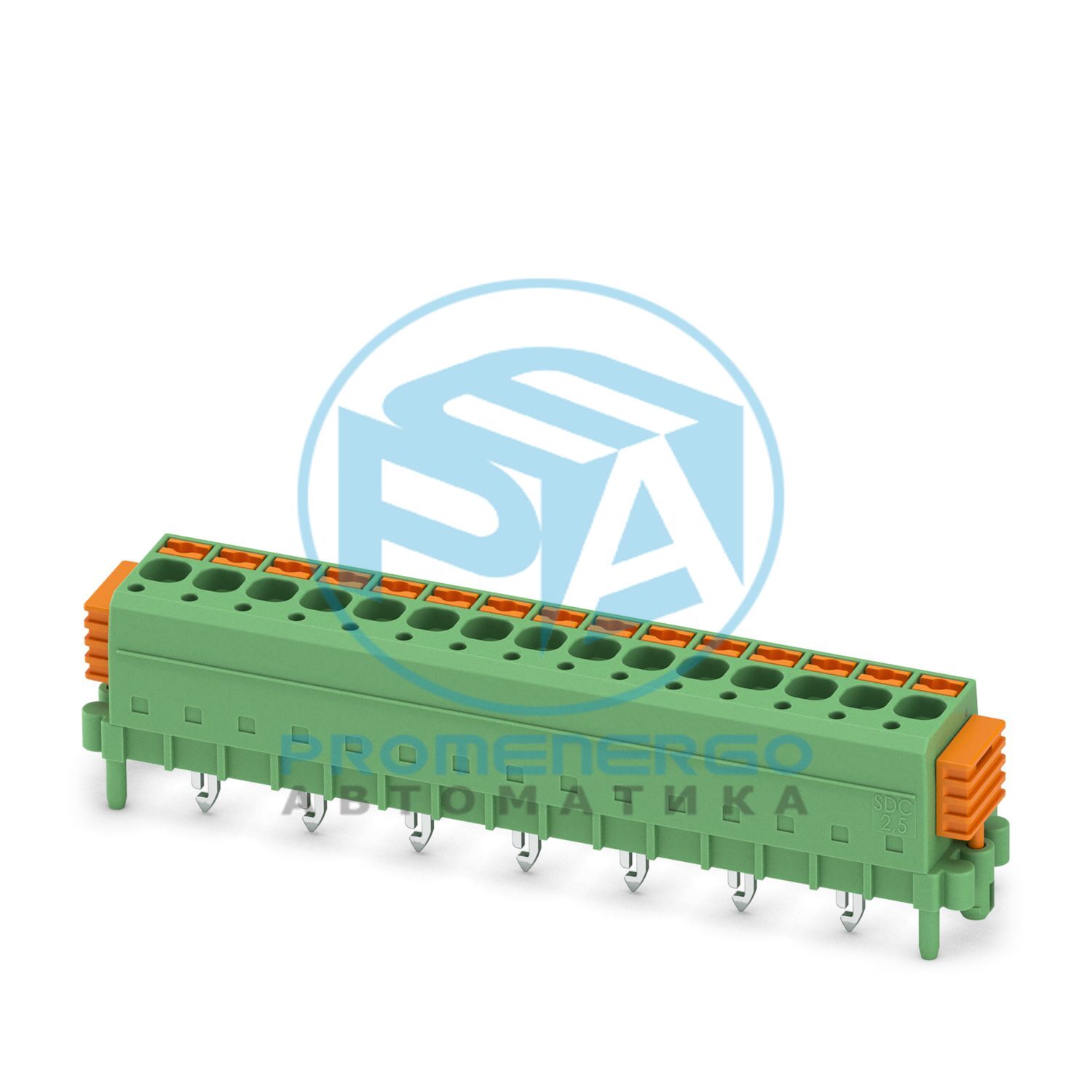

Прямой штекер печатной платы, номинальное сечение: 2,5 мм 2 , цвет: зеленый, номинальный ток: 12 А, номинальное напряжение (III/2): 320 В, поверхность контакта: Sn, количество потенциалов: 15, количество рядов: 1, количество позиций: 15, количество подключений: 15, ассортимент продукции: SDC 2,5/..-PV, шаг: 5 мм, метод подключения: пружинное соединение Push-in, монтаж: SKEDD - Технология прямого подключения, направление подключения проводника/платы: 90 °, расположение контактов: Зигзагообразный вывод W, вывод под пайку [P]: 5 мм, система подключения: SKEDD, фиксация: Защелкивающаяся блокировка, метод монтажа: Фланец с защелкой, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
Прямой штекер печатной платы
Семейство продуктов
СДЦ 2,5/..-ПВ
Линия продуктов
COMBICON Разъёмs M
Количество позиций
15
Подача
5 мм
Количество соединений
15
Количество строк
1
Количество потенциалов
15
Расположение контактов
Зигзагообразное крепление W
Номинальный ток I Н
12 А
Номинальное напряжение U N
320 В
Контактное сопротивление
1,1 мОм
Номинальное напряжение (III/3)
200 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное напряжение (III/2)
320 В
Номинальное импульсное напряжение (III/2)
4 кВ
Номинальное напряжение (II/2)
320 В
Номинальное импульсное напряжение (II/2)
4 кВ
Система разъемов
СКЕДД
Номинальное сечение
2,5 мм2
Тип блокировки
Защелкивающаяся блокировка
Тип крепления
Фиксирующий фланец
Способ подключения
Пружинное соединение Push-in
Направление подключения провода к направлению подключения
0 °
Сечение проводника жесткое
0,2 мм2 ... 2,5 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 12
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 2,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 2,5 мм2
Цилиндрический калибр а х б/диаметр
2,4 мм х 1,5 мм / 2,4 мм
Длина зачистки
10 мм
Способ подключения
Пружинное соединение Push-in
Длина зачистки
10 мм
рекомендуемый инструмент для обжима
1212034 CRIMPFOX 6
наконечники без изолирующей манжеты согласно DIN 46228?1
Сечение: 0,25 мм2; Длина: 7 мм
рекомендуемый инструмент для обжима
1212034 CRIMPFOX 6
наконечники с изолирующим воротником согласно DIN 46228?4
Сечение: 0,25 мм2; Длина: 8 мм
Тип крепления
SKEDD - технология прямого подключения
Расположение контактов
Зигзагообразное крепление W
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Терминал на металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Контактная точка металлической поверхности (средний слой)
Никель (1,5-4 мкм Ni)
Площадь контакта с металлической поверхностью (верхний слой)
Олово (4-8 мкм Sn)
Площадь контакта с металлической поверхностью (средний слой)
Никель (1,5-4 мкм Ni)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Изоляционный материал
ПБТ
Группа изоляционных материалов
IIIа
CTI согласно IEC 60112
275
Класс воспламеняемости согласно UL 94.
В0
Примечания по эксплуатации
В соответствии со стандартом IEC 61984 разъемы COMBICON не имеют коммутационной мощности (COC). При использовании по назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
Габаритный чертеж
Подача
5 мм
Ширина [ш]
83,18 мм
Высота [ч]
21,2 мм
Длина [л]
15,3 мм
Установленная высота
16,2 мм
Длина вывода для пайки [P]
5 мм
Расстояние между контактами
10,00 мм
Диаметр отверстия
2,4 мм
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,2 мм2 / сплошной / > 10 Н
Результат
Тест пройден
Количество циклов
25
Усилие вставки на поз. ок.
8 Н
Сила вывода на поз. ок.
6 Н
Спецификация
МЭК 60512-15-1:2008-05
Держатель контактов во вставке Требования >20 Н
Тест пройден
Спецификация
МЭК 60068-2-70:1995-12
Результат
Тест пройден
Спецификация
МЭК 60512-13-5:2006-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-5-1:2002-02
Проверенное количество позиций
16
Спецификация
МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 275
Номинальное напряжение изоляции (III/3)
200 В
Номинальное импульсное напряжение (III/3)
4 кВ
минимальное значение зазора - неоднородное поле (III/3)
3 мм
минимальный путь утечки (III/3)
3,2 мм
Номинальное напряжение изоляции (III/2)
320 В
Номинальное импульсное напряжение (III/2)
4 кВ
минимальное значение зазора - неоднородное поле (III/2)
3 мм
минимальный путь утечки (III/2)
3,2 мм
Номинальное напряжение изоляции (II/2)
320 В
Номинальное импульсное напряжение (II/2)
4 кВ
минимальное значение зазора - неоднородное поле (II/2)
3 мм
минимальный путь утечки (II/2)
3,2 мм
Спецификация
МЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря
4,8 кВ
Контактное сопротивление R 1
1,1 мОм
Контактное сопротивление R 2
1,1 мОм
Циклы установки/извлечения
25
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
ИСО 6988:1985-02
Коррозионный стресс
0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс
100 °С/168 ч
Выдерживаемое напряжение промышленной частоты
2,21 кВ
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60068-2-27:2008-02
Форма импульса
Полусинусоидальный
Ускорение
30 г
Продолжительность шока
18 мс
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Температура окружающей среды (хранение/транспортировка)
