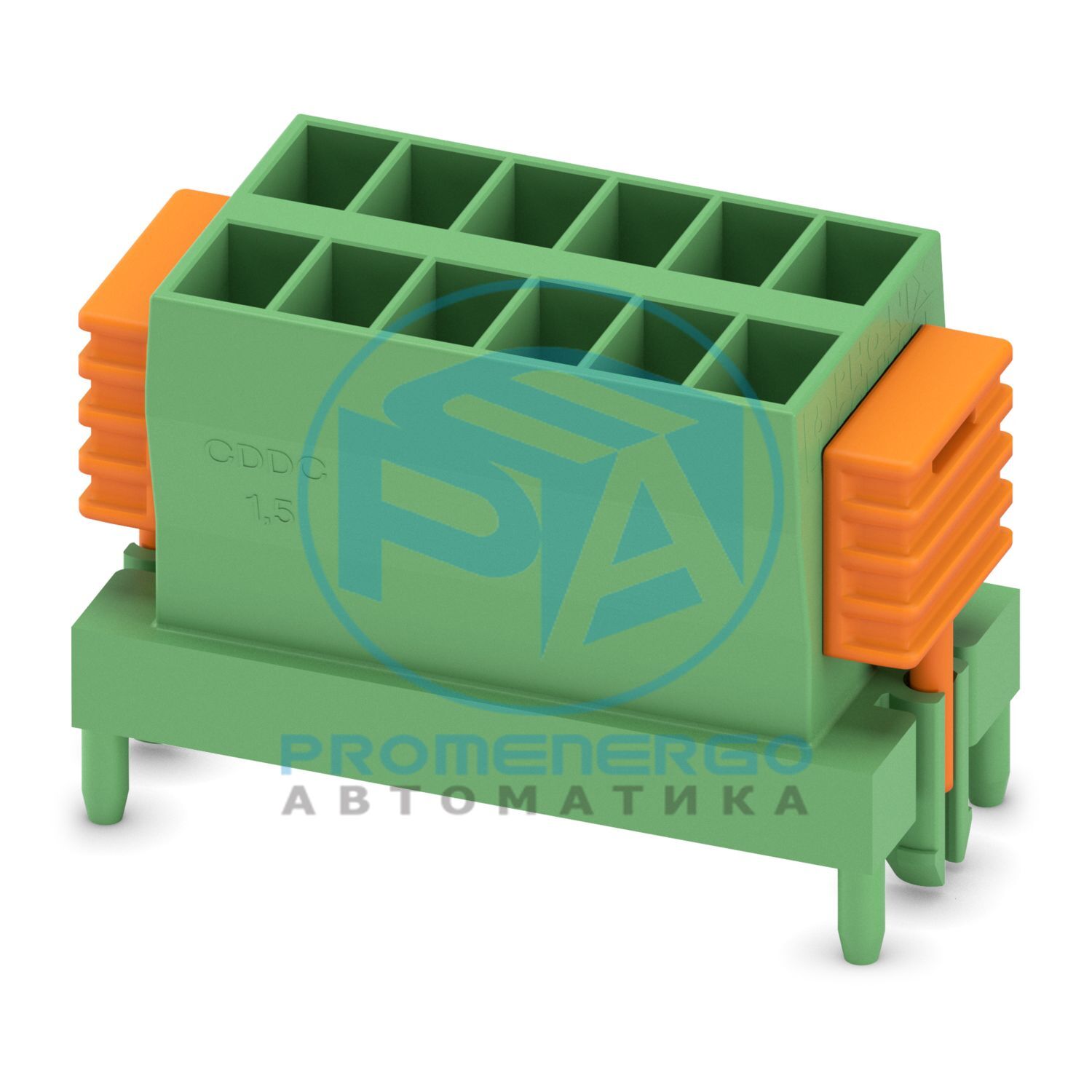

Прямой штекер печатной платы, номинальное сечение: 1,5 мм 2 , цвет: зеленый, номинальный ток: 8 А, номинальное напряжение (III/2): 160 В, количество потенциалов: 12, количество рядов: 2, количество позиций: 6, количество подключений: 12, ассортимент продукции: CDDC 1,5/..-PV, шаг: 3,5 мм, метод подключения: Обжимное соединение, монтаж: SKEDD - Прямое втыкание технология, направление подключения проводника/платы: 90 °, расположение контактов: Линейное расположение выводов, система вставок: SKEDD, фиксация: Защелкивающаяся блокировка, метод монтажа: Фланец с защелкой, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
Прямой штекер печатной платы
Семейство продуктов
CDDC 1,5/..-PV
Линия продуктов
COMBICON Разъёмs S
Количество позиций
6
Подача
3,5 мм
Количество соединений
12
Количество строк
2
Количество потенциалов
12
Тип крепления
Фиксирующий фланец
Расположение контактов
Линейное крепление
Номинальный ток I Н
8 А
Номинальное напряжение U N
160 В
Контактное сопротивление
1,5 мОм
Номинальное напряжение (III/3)
160 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
Номинальное напряжение (III/2)
160 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
Номинальное напряжение (II/2)
320 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
Система разъемов
СКЕДД
Номинальное сечение
1,5 мм2
Тип блокировки
Защелкивающаяся блокировка
Тип крепления
Фиксирующий фланец
Способ подключения
Обжимное соединение
Направление подключения провода к направлению подключения
0 °
Сечение провода гибкое
0,14 мм2 ... 1,5 мм2
Сечение проводника AWG
26 ... 16
Тип крепления
SKEDD - технология прямого подключения
Расположение контактов
Линейное крепление
Площадь контакта с металлической поверхностью (верхний слой)
Олово (Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Обратите внимание на контакт
Информацию об основном материале и свойствах отделки обжимных контактов можно найти в интернет-магазине в технических данных соответствующего обжимного контакта.
Примечание по применению
Все лабораторные испытания проводятся в сочетании с обжимными контактами, указанными в качестве принадлежностей.
Примечание по применению
Ток зависит от используемого обжимного контакта и сечения проводника.
Примечание по применению
Соответствующие обжимные контакты можно найти во вкладке «Аксессуары».
Примечание по применению
Обжимные контакты разрешается обрабатывать только утвержденными обжимными инструментами.
Габаритный чертеж
Подача
3,5 мм
Ширина [ш]
28,3 мм
Высота [ч]
19,6 мм
Длина [л]
13 мм
Установленная высота
16 мм
Расстояние между контактами
7,00 мм
Результат
Тест пройден
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,14 мм2 / гибкий / > 18 Н
Результат
Тест пройден
Количество циклов
25
Усилие вставки на поз. ок.
4 Н
Сила вывода на поз. ок.
3 Н
Спецификация
МЭК 60512-15-1:2008-05
Держатель контактов во вставке Требования >20 Н
Тест пройден
Спецификация
МЭК 60068-2-70:1995-12
Результат
Тест пройден
Спецификация
МЭК 60512-13-5:2006-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-5-1:2002-02
Проверенное количество позиций
16
Спецификация
МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
160 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
минимальное значение зазора - неоднородное поле (III/3)
1,5 мм
минимальный путь утечки (III/3)
2 мм
Номинальное напряжение изоляции (III/2)
160 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
минимальное значение зазора - неоднородное поле (III/2)
1,5 мм
минимальный путь утечки (III/2)
1,5 мм
Номинальное напряжение изоляции (II/2)
320 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
минимальное значение зазора - неоднородное поле (II/2)
1,5 мм
минимальный путь утечки (II/2)
1,6 мм
Спецификация
МЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря
2,95 кВ
Контактное сопротивление R 1
1,5 мОм
Контактное сопротивление R 2
1,6 мОм
Циклы установки/извлечения
25
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
ИСО 6988:1985-02
Коррозионный стресс
0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс
105 °С/168 ч
Выдерживаемое напряжение промышленной частоты
1,39 кВ
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
50 м/с2 (60,1 Гц ... 150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60068-2-27:2008-02
Форма импульса
Полусинусоидальный
Ускорение
300 м/с2
Продолжительность шока
18 мс
Направления испытаний
Ось X, Y и Z (поз. и отр.)
