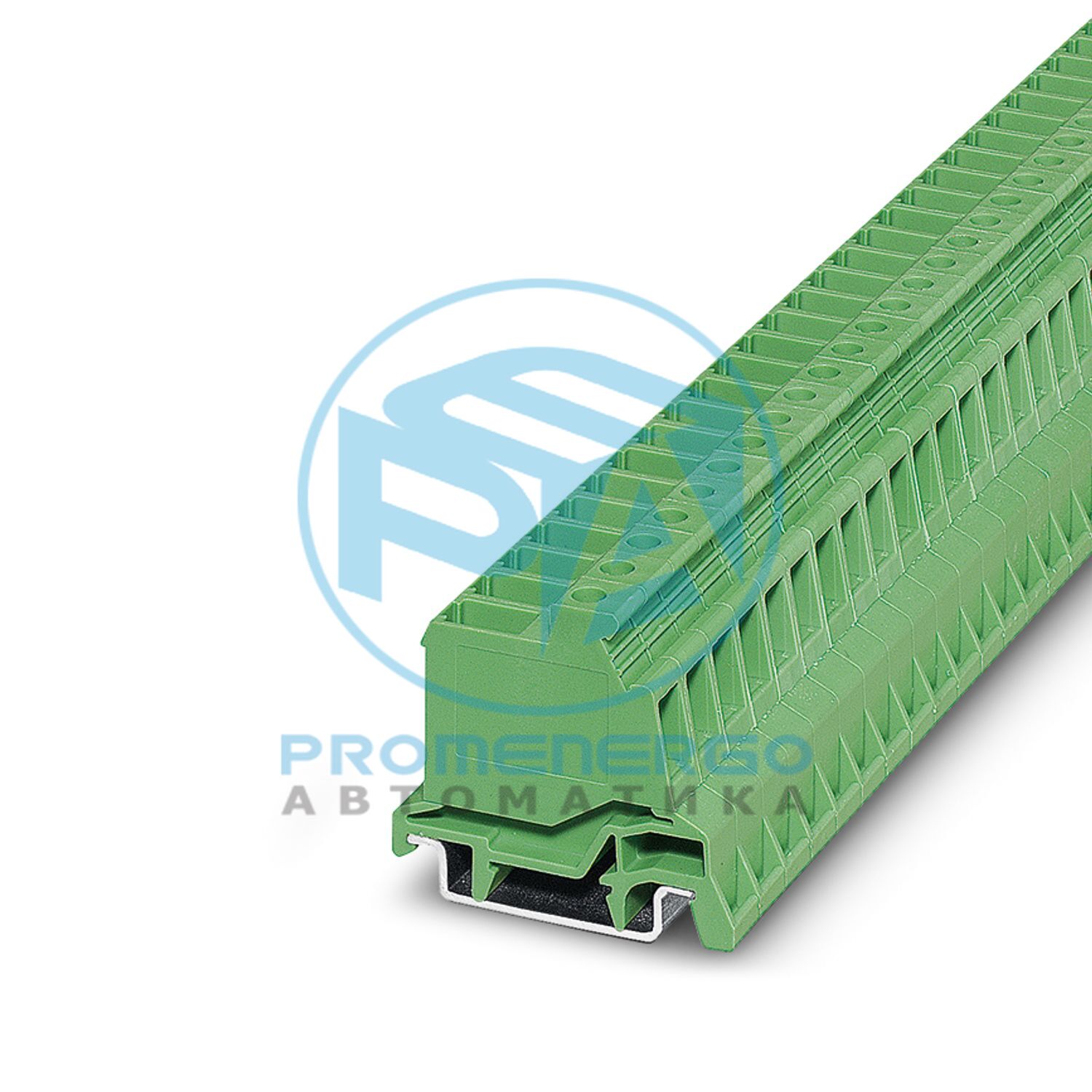

Соединитель DIN-рейки, номинальное сечение: 4 мм 2 , цвет: зеленый, номинальный ток: 20 А, номинальное напряжение (III/2): 630 В, поверхность контакта: Sn, тип соединения контактов: Штырь, количество потенциалов: 1, количество рядов: 1, количество позиций: 1, количество подключений: 1, ассортимент продукции: PCVK 4, шаг: 7,62 мм, метод подключения: Винтовое соединение с натяжной втулкой, форма головки винта: L Шлиц, монтаж: Монтаж на DIN-рейку, направление подключения проводника/платы: 0 °, система вставок: COMBICON PC 4, фиксация: без, способ монтажа: без, тип упаковки: картонная упаковка
Технические характеристики
Тип продукта
соединитель для DIN-рейки
Семейство продуктов
ПКВК 4
Линия продуктов
COMBICON Разъёмs L
Тип
Модульная клеммная колодка, подключаемая рядами + монтаж на DIN-рейку
Количество позиций
1
Подача
7,62 мм
Количество соединений
1
Количество строк
1
Количество потенциалов
1
Тип крепления
без
Номинальный ток I Н
20 А
Номинальное напряжение U N
630 В
Контактное сопротивление
0,9 мОм
Номинальное напряжение (III/3)
500 В
Номинальное импульсное напряжение (III/3)
6 кВ
Номинальное напряжение (III/2)
630 В
Номинальное импульсное напряжение (III/2)
6 кВ
Номинальное напряжение (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
Система разъемов
КОМБИКОН ПК 4
Номинальное сечение
4 мм2
Тип контактного соединения
Приколоть
Тип блокировки
без
Тип крепления
без
Способ подключения
Винтовое соединение с натяжной втулкой
Направление подключения провода к направлению подключения
0 °
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение провода гибкое
0,2 мм2 ... 4 мм2
Сечение проводника AWG
24 ... 12
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 4 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 4 мм2
2 провода одинакового сечения, жесткие
0,25 мм2 ... 2,5 мм2
2 гибких провода одинакового сечения
0,25 мм2 ... 2,5 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,25 мм2 ... 1,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 2,5 мм2
Длина зачистки
10 мм
Головка винта в форме привода
Прорезной (L)
Момент затяжки
0,5 Нм...0,6 Нм
Тип крепления
Монтаж на DIN-рейку
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
горячее лужение
Терминал на металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Площадь контакта с металлической поверхностью (верхний слой)
Олово (4-8 мкм Sn)
Цвет (корпус)
зеленый (6021)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Примечания по эксплуатации
В соответствии со стандартом IEC 61984 разъемы COMBICON не имеют коммутационной мощности (COC). При использовании по назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
Габаритный чертеж
Подача
7,62 мм
Ширина [ш]
7,62 мм
Высота [ч]
37 мм
Длина [л]
41,2 мм
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,2 мм2 / сплошной / > 10 Н
Результат
Тест пройден
Количество циклов
25
Усилие вставки на поз. ок.
7 Н
Сила вывода на поз. ок.
4 Н
Спецификация
МЭК 60999-1:1999-11
Спецификация
МЭК 60512-15-1:2008-05
Держатель контактов во вставке Требования >20 Н
Тест пройден
Спецификация
МЭК 60068-2-70:1995-12
Результат
Тест пройден
Спецификация
МЭК 60512-13-5:2006-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-5-1:2002-02
Проверенное количество позиций
12
Спецификация
МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
500 В
Номинальное импульсное напряжение (III/3)
6 кВ
минимальное значение зазора - неоднородное поле (III/3)
5,5 мм
минимальный путь утечки (III/3)
6,3 мм
Номинальное напряжение изоляции (III/2)
630 В
Номинальное импульсное напряжение (III/2)
6 кВ
минимальное значение зазора - неоднородное поле (III/2)
5,5 мм
минимальный путь утечки (III/2)
3,2 мм
Номинальное напряжение изоляции (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
минимальное значение зазора - неоднородное поле (II/2)
5,5 мм
минимальный путь утечки (II/2)
5 мм
Спецификация
МЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря
7,3 кВ
Контактное сопротивление R 1
0,9 мОм
Контактное сопротивление R 2
1 мОм
Циклы установки/извлечения
25
Спецификация
ИСО 6988:1985-02
Коррозионный стресс
0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс
100 °С/168 ч
Выдерживаемое напряжение промышленной частоты
3,31 кВ
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
