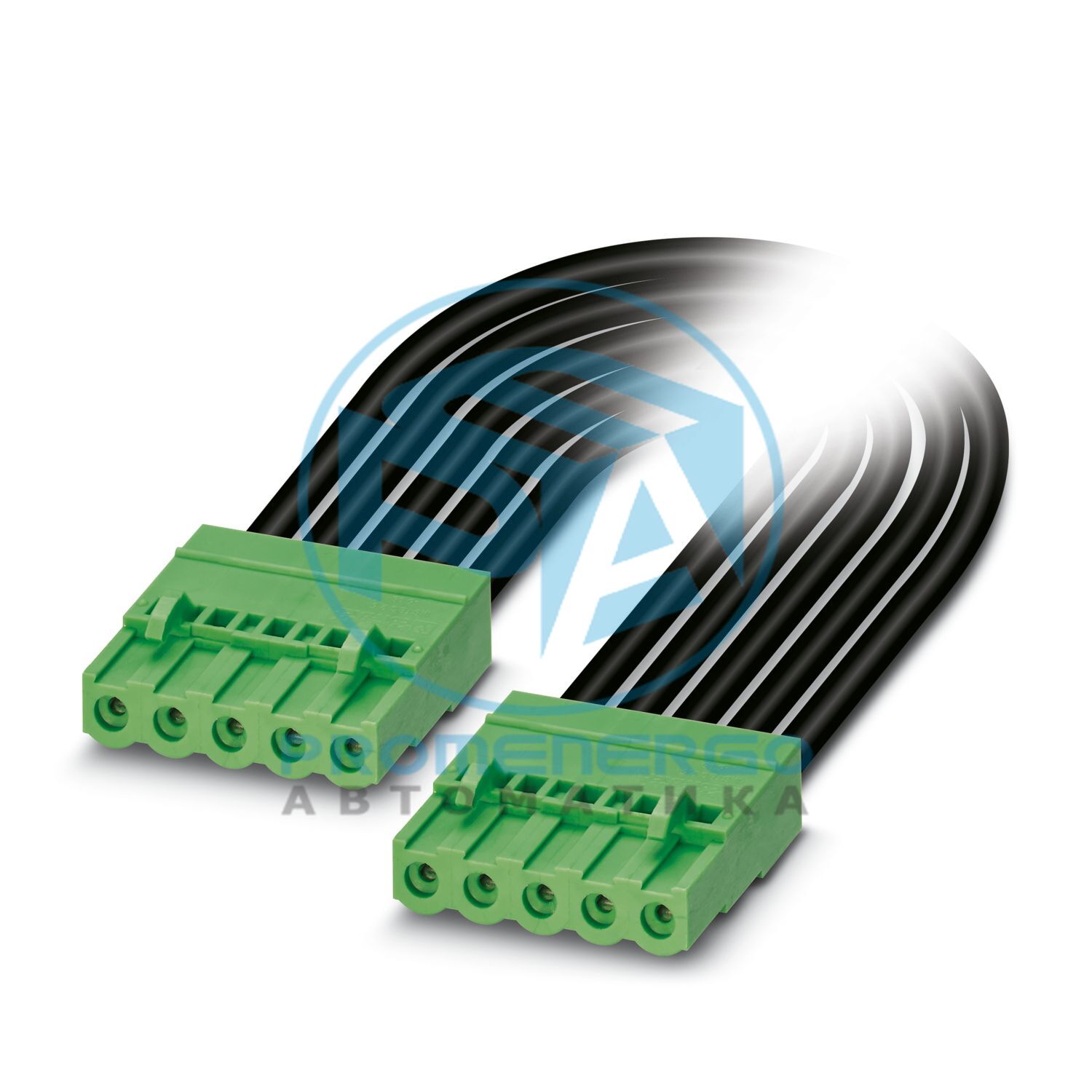

Разъем для печатной платы в сборе, номинальный ток: 12 А, Длина кабеля: Свободный вход (0,1...3,0 м), Головка 1: 5-позиционная, шаг: 5,08 мм, Цвет: черный, Тип кабеля: Индивидуальный многожильный провод, ПВХ, 16 AWG, черный, Головка 2: 5-контактная, шаг: 5,08 мм, Цвет: Черный, Тип кабеля: Индивидуальный многожильный провод, ПВХ, 14 AWG, черный, ассортимент продукции: CC-Cabling KMAT
Технические характеристики
Тип продукта
Разъем для печатной платы в сборе
Семейство продуктов
CC-кабель KMAT
Линия продуктов
COMBICON Разъёмs Special
Количество позиций
5
Подача
0,00 мм
Номинальный ток I Н
12 А для использования до (1,5 мм2 (AWG 16))
Номинальный ток/сечение проводника
12 А для использования до (1,5 мм2 (AWG 16))/
Примечания по эксплуатации
В соответствии со стандартом IEC 61984 разъемы COMBICON не имеют коммутационной мощности (COC). При использовании по назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
Габаритный чертеж
Подача
5,08 мм
Результат
Тест пройден
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
AWG 16 / >= 135 Н
Результат
Тест пройден
Количество циклов
25
Усилие вставки на поз. ок.
7 Н
Сила вывода на поз. ок.
6 Н
Температура окружающей среды (хранение/транспортировка)
