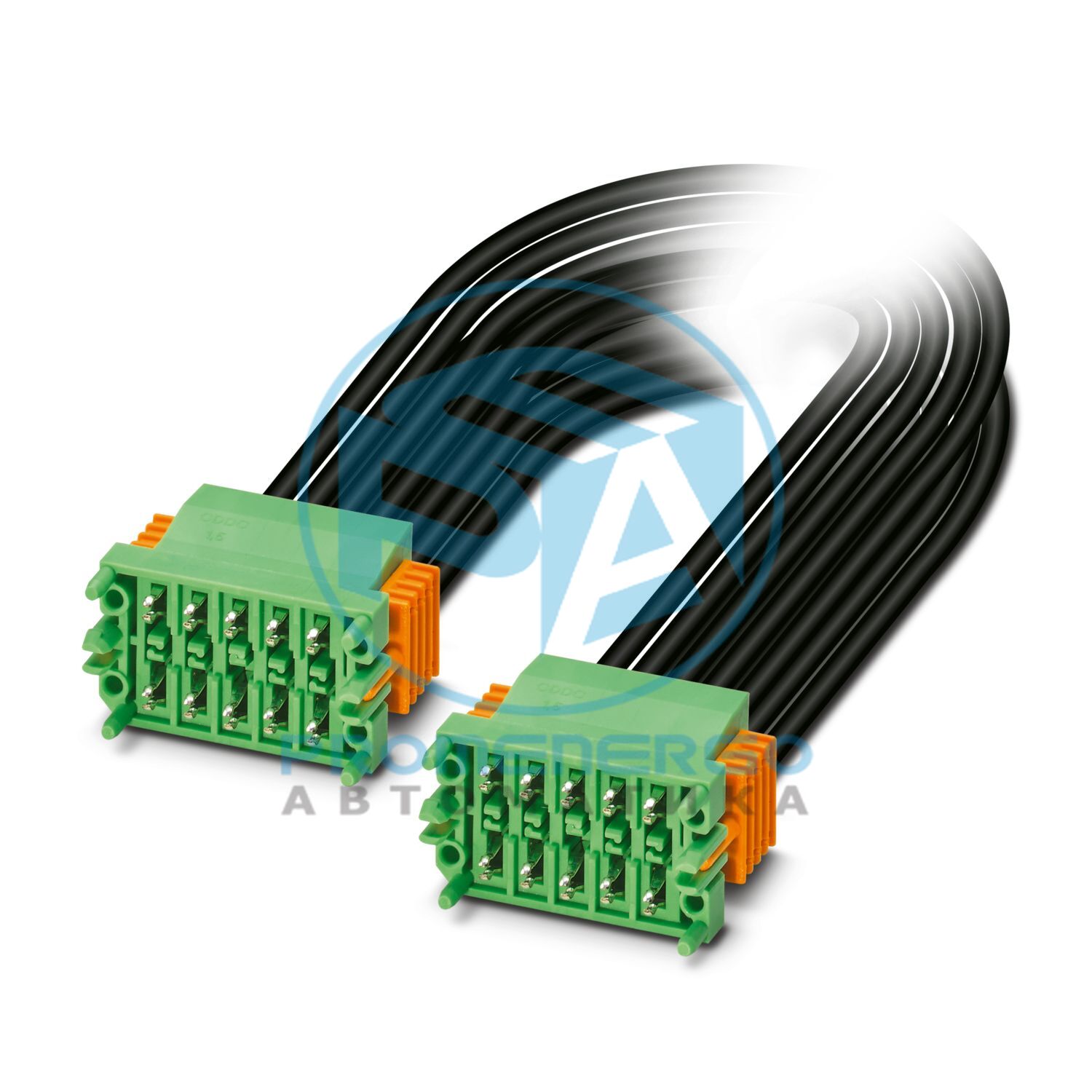

CAC-CDDC1016512/D - Разъемы для печатных плат в сборе

Разъем для печатной платы в сборе / Соединительный кабель с 2 разъемами для печатной платы, номинальный ток: 8 А, Длина кабеля: Свободный вход (0,1 ... 3,0 м), Головка 1: 4-позиционная, шаг: 3,5 мм , Обжимное соединение , Цвет: черный, Тип кабеля: Индивидуальный многожильный провод, ПВХ, 20 AWG, черный, Головка 2: 4-позиционная, Шаг: 3,5 мм , Обжимное соединение , Цвет: черный, Тип кабеля:Отдельный многожильный провод, ПВХ, 18 AWG, черный, Ассортимент продукции: CC-Cabling KMAT

Технические характеристики

Тип продуктаРазъем для печатной платы в сборе
Семейство продуктовCC-кабель KMAT
Линия продуктовCOMBICON Разъёмs Special
Количество позиций4
Подача0,00 мм
Номинальный ток I Н8 А для использования до (1,5 мм2 (AWG 16))
Номинальный ток/сечение проводника8 А для использования до (1,5 мм2 (AWG 16))/
Примечания по эксплуатацииВ соответствии со стандартом IEC 61984 разъемы COMBICON не имеют коммутационной мощности (COC). При использовании по назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
РезультатТест пройден
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значениеAWG 20 / >= 60 Н
РезультатТест пройден
Количество циклов25
Усилие вставки на поз. ок.4 Н
Сила вывода на поз. ок.3,5 Н
Температура окружающей среды (хранение/транспортировка)-30 °С ... 70 °С
Относительная влажность (хранение/транспортировка)30 % ... 70 %
Температура окружающей среды (сборка)-5 °С ... 105 °С
Температура окружающей среды (хранение/транспортировка)-30 °С ... 70 °С
Относительная влажность (хранение/транспортировка)30 % ... 70 %
Температура окружающей среды (сборка)-5 °С ... 105 °С
Температура окружающей среды (установка)-30 °C ... 105 °C (в зависимости от кривой снижения характеристик)
Температура окружающей среды (мобильная установка)-10 °C ... 105 °C (в зависимости от кривой снижения характеристик)
Ассортимент статейCDDC 1,5/..-PV
Подача3,5 мм
Способ подключенияОбжимное соединение
Количество позиций4
Номинальное сечение1,5 мм2
Тип крепленияФиксирующий фланец
Изоляционный материалПенсильвания
CTI согласно IEC 60112600
Ассортимент статейCDDC 1,5/..-PV
Способ подключенияОбжимное соединение
Подача3,5 мм
Количество позиций4
Номинальное сечение1,5 мм2
Тип крепленияФиксирующий фланец
Длина кабеляСвободный вход (0,1...3,0 м)
Стиль UL AWM10002
Экранированныйнет
Сигнальная линия структуры проводника7x 0,32 мм
Сигнальная линия AWG20
Материал проводникаЛуженая медная проволока
Материал изоляции проводовПВХ
Одиночный провод, цветчерный
Номинальное напряжение, кабель300 В
Испытательное напряжение1500 В
Температура окружающей среды (рабочая)-30 °C ... 105 °C (кабель, стационарная прокладка)
Стиль UL AWM10002
Экранированныйнет
Сигнальная линия структуры проводника19х0,25 мм
Сигнальная линия AWG18
Материал проводникаЛуженая медная проволока
Материал изоляции проводовПВХ
Одиночный провод, цветчерный
Номинальное напряжение, кабель300 В
Испытательное напряжение1500 В
Температура окружающей среды (рабочая)-30 °C ... 105 °C (кабель, стационарная прокладка)
Стиль UL AWM1569
Экранированныйнет
Сигнальная линия структуры проводника19х 0,30 мм
Сигнальная линия AWG16
Материал проводникаЛуженая медная проволока
Материал изоляции проводовПВХ
Одиночный провод, цветчерный
Номинальное напряжение, кабель300 В
Испытательное напряжение1500 В
Температура окружающей среды (рабочая)-30 °C ... 105 °C (кабель, стационарная прокладка)
Номер позиции1084528
Упаковочная единица1 шт.
Минимальный объем заказа25 шт.
ПримечаниеПод заказ (возврату не подлежит).
Ключ продажАА
Ключ продуктаААХРЕА
Номер таможенного тарифа85444290
Страна происхожденияDE
ЭКЛАСС-13.027460203
ЭТИМ 9.0EC002637
СПСК 21.039121400
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
