Информацию об основном материале и свойствах отделки обжимных контактов можно найти в интернет-магазине в технических данных соответствующего обжимного контакта.
Примечание по применению
Все лабораторные испытания проводятся в сочетании с обжимными контактами, указанными в качестве принадлежностей.
Примечание по применению
Ток зависит от используемого обжимного контакта и сечения проводника.
Примечание по применению
Соответствующие обжимные контакты можно найти во вкладке «Аксессуары».
Примечание по применению
Обжимные контакты разрешается обрабатывать только утвержденными обжимными инструментами.
Обратите внимание на контакт
Эти разъемы соответствуют стандарту DIN EN 61984, разъемы без коммутируемой мощности (COC). При использовании по прямому назначению их нельзя подключать или отключать под напряжением или под нагрузкой.
Примечание об изменении напряжения
При сечении кабеля AWG 18 или 0,75 мм2 номинальное напряжение изоляции снижается до 63 В при номинальном импульсном напряжении 1,5 кВ и степени загрязнения 1 или 2 в зависимости от толщины изоляции используемого кабеля.

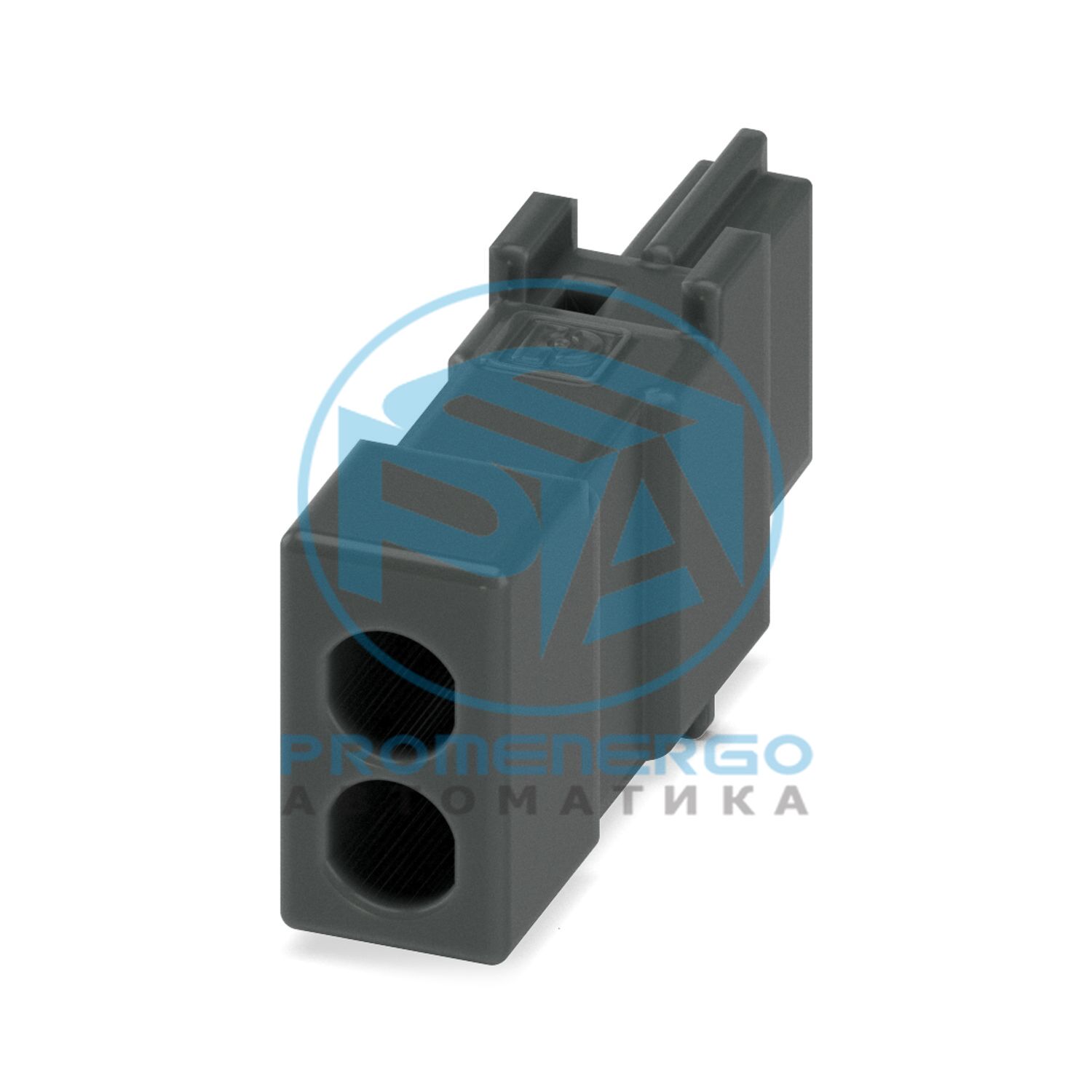

Тип продукта
Жилье
Семейство продуктов
Аксессуары
Линия продуктов
COMBICON Разъёмs XS
Количество позиций
1
Подача
2,54 мм
Количество строк
2
Номинальный ток I Н
6 А
Номинальное напряжение U N
160 В
Контактное сопротивление
2,2 мОм
Номинальное напряжение (III/3)
160 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
Номинальное напряжение (III/2)
160 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
Номинальное напряжение (II/2)
320 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
Примечание об изменении напряжения
При сечении кабеля AWG 18 или 0,75 мм2 номинальное напряжение изоляции снижается до 63 В при номинальном импульсном напряжении 1,5 кВ и степени загрязнения 1 или 2 в зависимости от толщины изоляции используемого кабеля.
Габаритный чертеж
Подача
2,54 мм
Контактный материал
Медный сплав
Площадь контакта с металлической поверхностью (верхний слой)
Золото (Ау)
Цвет (корпус)
черный (9005)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Изоляционный материал
Пенсильвания
CTI согласно IEC 60112
600
Спецификация
МЭК 60512-5-1:2002-02
Проверенное количество позиций
16
Спецификация
МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
160 В
Номинальное импульсное напряжение (III/3)
2,5 кВ
минимальное значение зазора - неоднородное поле (III/3)
1,5 мм
минимальный путь утечки (III/3)
2 мм
Номинальное напряжение изоляции (III/2)
160 В
Номинальное импульсное напряжение (III/2)
2,5 кВ
минимальное значение зазора - неоднородное поле (III/2)
1,5 мм
минимальный путь утечки (III/2)
1,5 мм
Номинальное напряжение изоляции (II/2)
320 В
Номинальное импульсное напряжение (II/2)
2,5 кВ
минимальное значение зазора - неоднородное поле (II/2)
1,5 мм
минимальный путь утечки (II/2)
1,6 мм
Результат
Тест пройден
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,14 мм2 / гибкий / > 18 Н
Результат
Тест пройден
Количество циклов
100
Усилие вставки на поз. ок.
2 Н
Сила вывода на поз. ок.
2 Н
Спецификация
МЭК 60512-15-1:2008-05
Держатель контактов во вставке Требования >20 Н
Тест пройден
Спецификация
МЭК 60068-2-70:1995-12
Результат
Тест пройден
Спецификация
МЭК 60512-13-5:2006-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря
2,95 кВ
Контактное сопротивление R 1
2,2 мОм
Контактное сопротивление R 2
2,2 мОм
Контактное сопротивление R 2 2-й уровень
2,4 мОм
Циклы установки/извлечения
100
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
ДИН 50018:2013-05
Коррозионный стресс
1,0 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс
105 °С/168 ч
Выдерживаемое напряжение промышленной частоты
1,39 кВ
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60068-2-27:2008-02
Форма импульса
Полусинусоидальный
Ускорение
30 г
Продолжительность шока
18 мс
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Температура окружающей среды (хранение/транспортировка)
