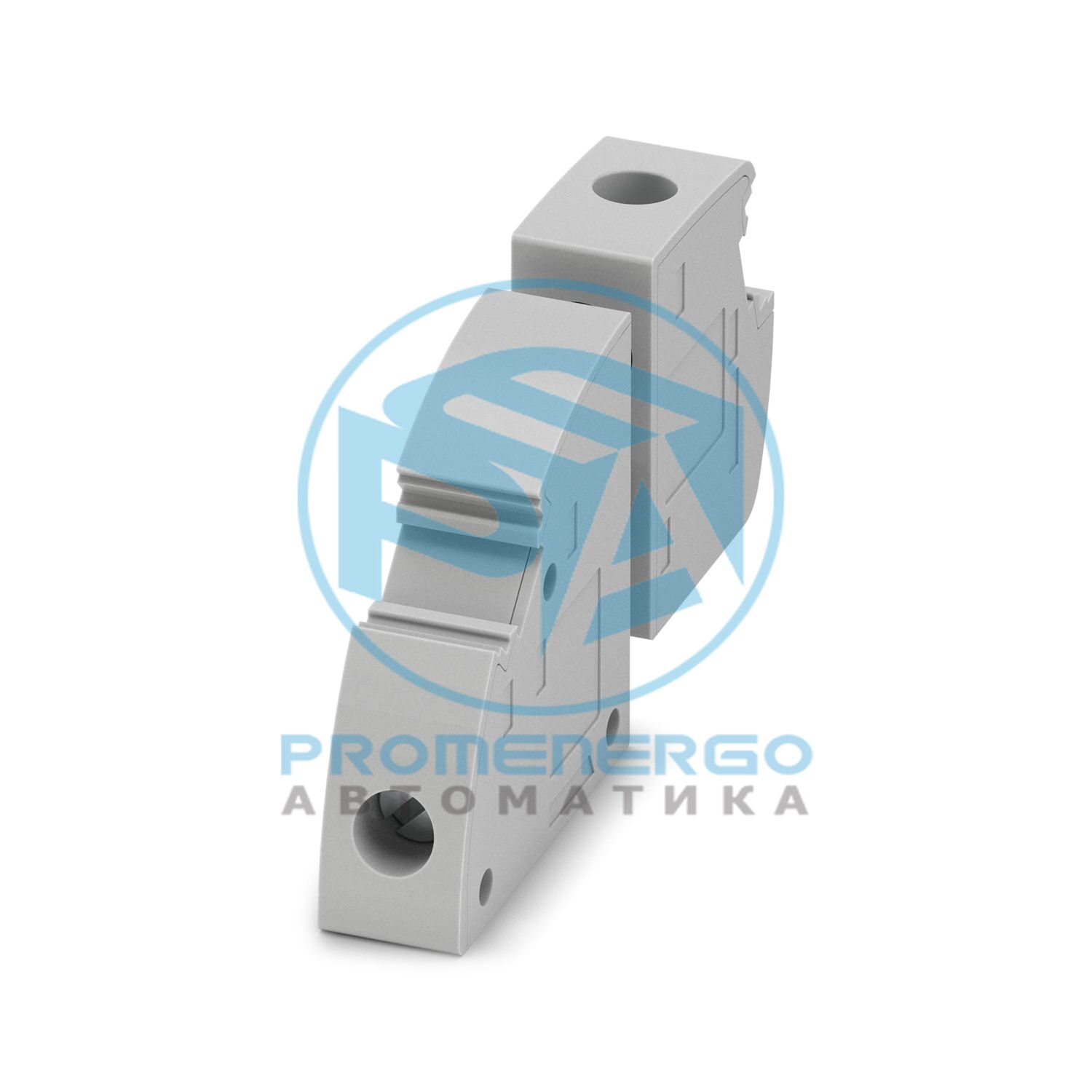

Проходная клемма для панели, метод подключения: Винтовое соединение с стяжной гильзой, Винтовое соединение с стяжной гильзой, количество позиций: 1, ток нагрузки: 57 А, сечение: 0,5 мм 2 - 16 мм 2 , направление подключения провода к направлению вставления: -90 °, ширина: 10,1 мм, цвет: серый
Технические характеристики
Тип продукта
Проходной клеммный блок панели
Семейство продуктов
УВВ 10
Количество позиций
1
Подача
10,1 мм
Количество соединений
2
Количество строк
1
Количество потенциалов
1
Категория перенапряжения
III
Степень загрязнения
3
Номинальный ток I Н
57 А
Номинальное напряжение U N
320 В
Номинальное напряжение (III/3)
320 В
Номинальное импульсное напряжение (III/3)
4 кВ
Система разъемов
УВ 10
Номинальное сечение
10 мм2
Способ подключения
Винтовое соединение с натяжной втулкой
Направление подключения провода к направлению подключения
-90 °
Сечение проводника жесткое
0,5 мм2 ... 16 мм2
Сечение провода гибкое
0,5 мм2 ... 10 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,5 мм2 ... 10 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,5 мм2 ... 10 мм2
2 провода одинакового сечения, жесткие
0,5 мм2 ... 4 мм2
2 гибких провода одинакового сечения
0,5 мм2 ... 4 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,5 мм2 ... 2,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 6 мм2
Внутренний цилиндрический калибр
Б6
Длина зачистки
11 мм
Момент затяжки
1,5 Нм ... 1,8 Нм
Способ подключения
Винтовое соединение с натяжной втулкой
Направление подключения провода к направлению подключения
0 °
Сечение проводника жесткое
0,5 мм2 ... 16 мм2
Сечение провода гибкое
0,5 мм2 ... 10 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,5 мм2 ... 10 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,5 мм2 ... 10 мм2
2 провода одинакового сечения, жесткие
0,5 мм2 ... 4 мм2
2 гибких провода одинакового сечения
0,5 мм2 ... 4 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,5 мм2 ... 2,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 6 мм2
Внутренний цилиндрический калибр
Б6
Длина зачистки
11 мм
Момент затяжки
1,5 Нм ... 1,8 Нм
Толщина панели
1 мм...4 мм
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Цвет (корпус)
серый (7042)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Примечание по безопасности
- Только квалифицированный персонал, обладающий электротехнической квалификацией, может устанавливать и эксплуатировать изделие. Чтобы распознать и предотвратить опасность, квалифицированный персонал должен быть знаком с основами электротехники.
Габаритный чертеж
Подача
10,1 мм
Ширина [ш]
10,1 мм
Высота [h1]
33 мм
Длина [l1]
32 мм
Высота [h2]
29 мм
Длина [l2]
23,51 мм
Спецификация
МЭК 60947-7-1:2009-04
Результат
Тест пройден
Спецификация
МЭК 60947-7-1:2009-04
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,5 мм2 / сплошной / > 20 Н
Спецификация
МЭК 60947-7-1:2009-04
Требование испытания на повышение температуры
Повышение температуры <= 45 К
Спецификация
МЭК 60947-7-1:2009-04
Приложение
без проставочной пластины
Спецификация
МЭК 60947-7-1:2009-04
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
320 В
Номинальное импульсное напряжение (III/3)
4 кВ
минимальное значение зазора - неоднородное поле (III/3)
3 мм
минимальный путь утечки (III/3)
4 мм
Приложение
с проставочной пластиной
Спецификация
МЭК 60947-7-1:2009-04
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
500 В
Номинальное импульсное напряжение (III/3)
6 кВ
минимальное значение зазора - неоднородное поле (III/3)
5,5 мм
минимальный путь утечки (III/3)
6,3 мм
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60068-2-27:2008-02
Форма импульса
Полусинусоидальный
Ускорение
30 г
Продолжительность шока
18 мс
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Спецификация
МЭК 60695-2-11:2014-02
Температура
960 °С
Время воздействия
30 с
