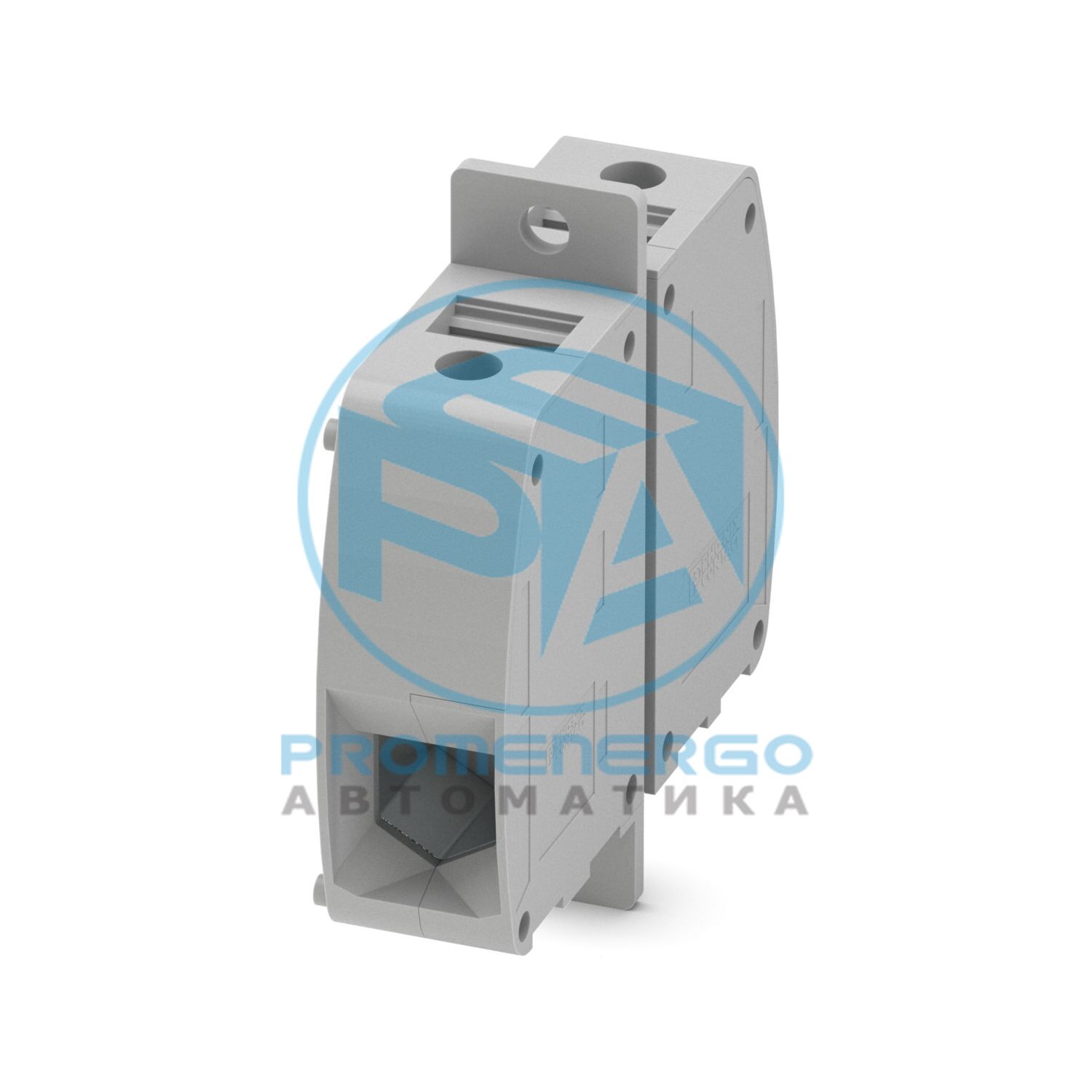

Проходная клемма для панели, способ подключения: Винтовое соединение с стяжной гильзой, Винтовое соединение с стяжной гильзой, количество позиций: 1, ток нагрузки: 232 А, направление подключения провода к направлению вставки: 0 °, ширина: 25 мм, цвет: серый. Внешняя половина клеммы с винтовым фланцем
Технические характеристики
Тип продукта
Проходной клеммный блок панели
Семейство продуктов
УВ 95
Количество позиций
1
Подача
25 мм
Количество соединений
2
Количество потенциалов
1
Номинальный ток I Н
232 А
Номинальное напряжение U N
1000 В
Номинальное напряжение (III/3)
1000 В
Номинальное импульсное напряжение (III/3)
8 кВ
Номинальное напряжение (III/2)
1000 В
Номинальное импульсное напряжение (III/2)
8 кВ
Номинальное напряжение (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
Система разъемов
УВ 95
Номинальное сечение
95 мм2
Тип блокировки
Защелкивающаяся блокировка
Способ подключения
Винтовое соединение с натяжной втулкой
Направление подключения провода к направлению подключения
0 °
Одножильный/клеммный разъем, многожильный
25 мм2 ... 95 мм2
Сечение провода гибкое
35 мм2 ... 95 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
25 мм2 ... 95 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
25 мм2 ... 95 мм2
2 многожильных провода одинакового сечения
16 мм2 ... 35 мм2
2 гибких провода одинакового сечения
16 мм2 ... 35 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
16 мм2 ... 35 мм2
Внутренний цилиндрический калибр
А12/Б12
Длина зачистки
27 мм
Момент затяжки
10 Нм ... 12 Нм
Способ подключения
Винтовое соединение с натяжной втулкой
Направление подключения провода к направлению подключения
0 °
Одножильный/клеммный разъем, многожильный
25 мм2 ... 95 мм2
Сечение провода гибкое
35 мм2 ... 95 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
25 мм2 ... 95 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
25 мм2 ... 95 мм2
2 многожильных провода одинакового сечения
16 мм2 ... 35 мм2
2 гибких провода одинакового сечения
16 мм2 ... 35 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
16 мм2 ... 35 мм2
Внутренний цилиндрический калибр
А12/Б12
Длина зачистки
27 мм
Момент затяжки
10 Нм ... 12 Нм
Толщина панели
1 мм...4 мм
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Ал сплав
Характеристики поверхности
луженый
Цвет (корпус)
серый (7042)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Примечание по безопасности
- ПРЕДУПРЕЖДЕНИЕ: Только квалифицированный персонал, обладающий электротехнической квалификацией, может устанавливать и эксплуатировать изделие. Они должны соблюдать следующие указания по безопасности. Квалифицированный персонал должен быть знаком с основами электротехники. Они должны уметь распознавать и предотвращать опасность. Соответствующий символ на упаковке указывает, что к установке и эксплуатации изделия допускается только персонал, знакомый с электротехникой.
Габаритный чертеж
Подача
25 мм
Ширина [ш]
25 мм
Высота [h1]
73,9 мм
Длина [l1]
45 мм
Высота [h2]
100,7 мм
Длина [l2]
49,5 мм
Спецификация
МЭК 60947-7-1:2009-04
Результат
Тест пройден
Спецификация
МЭК 60947-7-1:2009-04
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
25 мм2 / многожильный / > 135 Н
Спецификация
МЭК 60947-7-1:2009-04
Требование испытания на повышение температуры
Повышение температуры <= 45 К
Спецификация
МЭК 60947-7-1:2009-04
Спецификация
МЭК 60947-1:2007-06 + А1:2010-12
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
1000 В
Номинальное импульсное напряжение (III/3)
8 кВ
минимальное значение зазора - неоднородное поле (III/3)
8 мм
минимальный путь утечки (III/3)
12,5 мм
Номинальное напряжение изоляции (III/2)
1000 В
Номинальное импульсное напряжение (III/2)
8 кВ
минимальное значение зазора - неоднородное поле (III/2)
8 мм
минимальный путь утечки (III/2)
8 мм
Номинальное напряжение изоляции (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
минимальное значение зазора - неоднородное поле (II/2)
5,5 мм
минимальный путь утечки (II/2)
5,5 мм
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-11:2014-02
Температура
960 °С
Время воздействия
30 с
Температура окружающей среды (хранение/транспортировка)
