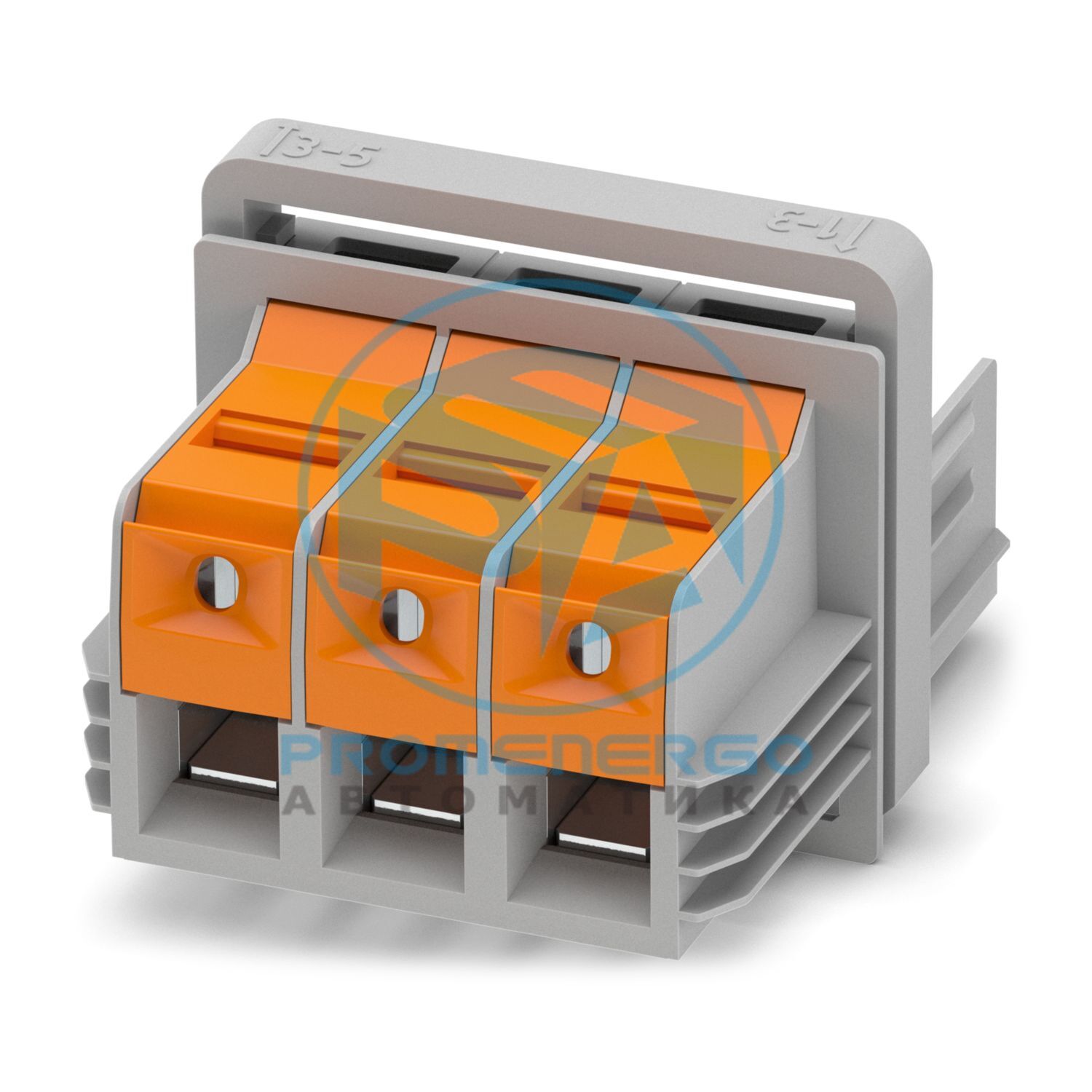

Проходная клемма для панели, способ подключения: колено-рычажное соединение T-LOX, подключение кабельных наконечников, количество полюсов: 3, ток нагрузки: 232 А, направление подключения провода к направлению подключения: 0 °, ширина: 97 мм, цвет: серый
Технические характеристики
Тип продукта
Проходной клеммный блок панели
Семейство продуктов
TW 95/..-CL
Количество позиций
3
Подача
26 мм
Количество соединений
6
Количество строк
1
Количество потенциалов
3
Категория перенапряжения
III
Степень загрязнения
3
Номинальный ток I Н
232 А
Номинальное напряжение U N
1000 В
Номинальное напряжение (III/3)
1000 В
Номинальное импульсное напряжение (III/3)
8 кВ
Номинальное напряжение (III/2)
1000 В
Номинальное импульсное напряжение (III/2)
8 кВ
Номинальное напряжение (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
Система разъемов
ТВ 95
Номинальное сечение
95 мм2
Способ подключения
Соединение коленного рычага T-LOX
Направление подключения провода к направлению подключения
0 °
Одножильный/клеммный разъем, многожильный
25 мм2 ... 95 мм2
Сечение провода гибкое
25 мм2 ... 95 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
25 мм2 ... 95 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
25 мм2 ... 95 мм2
Длина зачистки
25 мм
Способ подключения
Кабель lug connection
Направление подключения провода к направлению подключения
0 °
Толщина панели
1 мм...5 мм
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Цвет (корпус)
серый (7042)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Примечание по безопасности
- Только квалифицированный персонал, обладающий электротехнической квалификацией, может устанавливать и эксплуатировать изделие. Чтобы распознать и предотвратить опасность, квалифицированный персонал должен быть знаком с основами электротехники.
Габаритный чертеж
Подача
25 мм
Ширина [ш]
97 мм
Высота [h1]
81,8 мм
Длина [l1]
50,9 мм
Высота [h2]
65,6 мм
Длина [l2]
67,15 мм
Спецификация
МЭК 60947-7-1:2009-04
Результат
Тест пройден
Спецификация
МЭК 60947-7-1:2009-04
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
25 мм2 / сплошной / > 135 Н
Спецификация
МЭК 60947-7-1:2009-04 (следующий)
Требование испытания на повышение температуры
Повышение температуры <= 45 К
Спецификация
МЭК 60947-7-1:2009-04
Спецификация
МЭК 60947-1:2007-06 + А1:2010-12
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
1000 В
Номинальное импульсное напряжение (III/3)
8 кВ
минимальное значение зазора - неоднородное поле (III/3)
8 мм
минимальный путь утечки (III/3)
12,5 мм
Номинальное напряжение изоляции (III/2)
1000 В
Номинальное импульсное напряжение (III/2)
8 кВ
минимальное значение зазора - неоднородное поле (III/2)
8 мм
минимальный путь утечки (III/2)
8 мм
Номинальное напряжение изоляции (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
минимальное значение зазора - неоднородное поле (II/2)
5,5 мм
минимальный путь утечки (II/2)
5,5 мм
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-11:2014-02
Температура
960 °С
Время воздействия
30 с
Температура окружающей среды (хранение/транспортировка)
