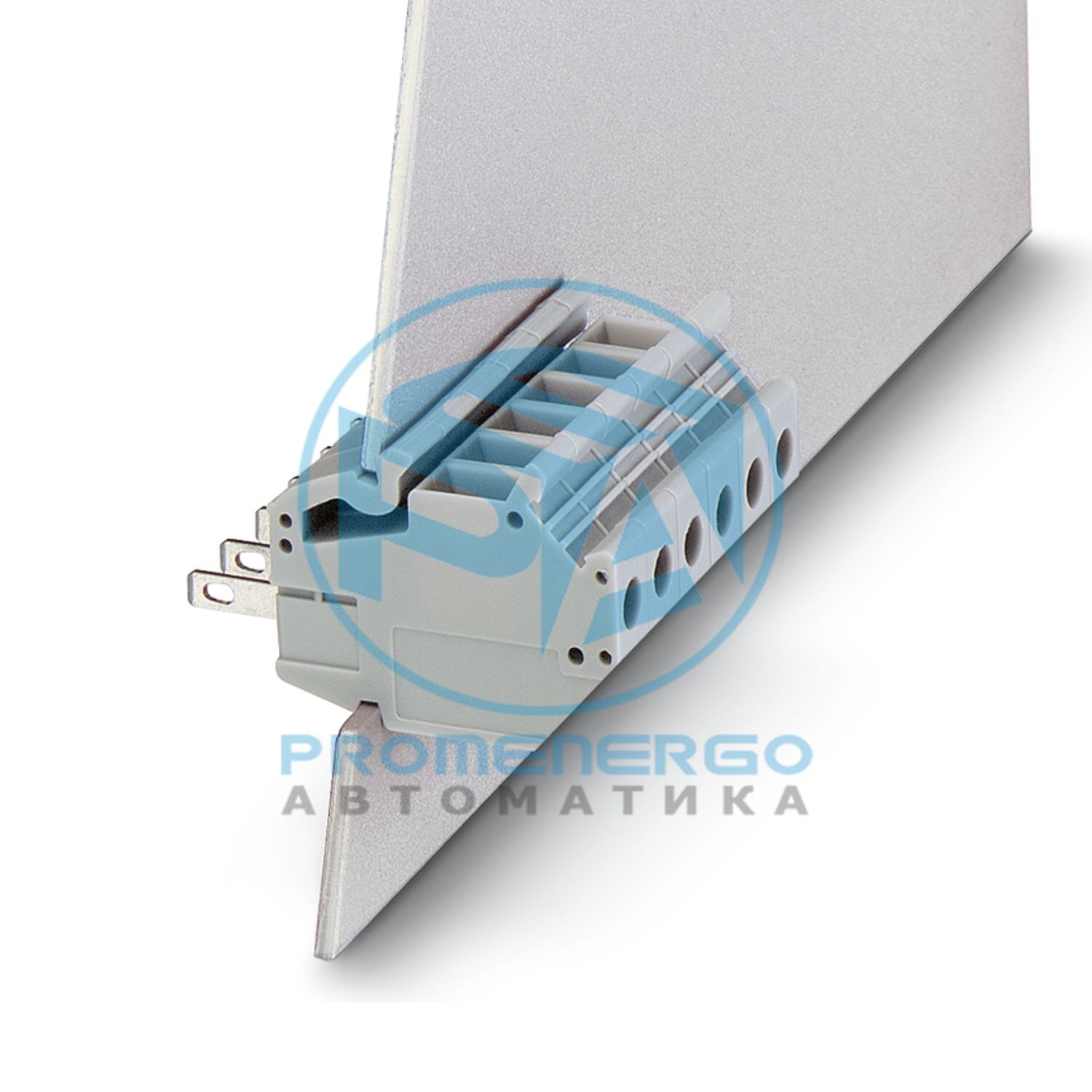

Проходная клемма для панели, метод подключения: Винтовое соединение с натяжной гильзой, Соединение под пайку/надевание, количество позиций: 1, ток нагрузки: 18 А, сечение: 0,2 мм 2 - 6 мм 2 , направление подключения провода к направлению вставки: 90 °, ширина: 6,15 мм, цвет: серый
Технические характеристики
Тип продукта
Проходной клеммный блок панели
Семейство продуктов
ДФК 4
Количество позиций
1
Подача
6 мм
Количество соединений
2
Количество строк
1
Количество потенциалов
1
Категория перенапряжения
III
Степень загрязнения
3
Номинальный ток I Н
17,5 А
Номинальное напряжение U N
400 В
Номинальное напряжение (III/3)
400 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное сечение
4 мм2
Способ подключения
Винтовое соединение с натяжной втулкой
Направление подключения провода к направлению подключения
90 °
Сечение проводника жесткое
0,2 мм2 ... 6 мм2
Сечение провода гибкое
0,2 мм2 ... 4 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 4 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 2,5 мм2
2 провода одинакового сечения, жесткие
0,2 мм2 ... 1,5 мм2
2 гибких провода одинакового сечения
0,2 мм2 ... 1,5 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,25 мм2 ... 1,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 2,5 мм2
Внутренний цилиндрический калибр
А4
Длина зачистки
8 мм
Момент затяжки
0,6 Нм...0,8 Нм
Способ подключения
Соединение под пайку/надевание
Направление подключения провода к направлению подключения
0 °
Сечение проводника жесткое
0,2 мм2 ... 1,5 мм2
Сечение провода гибкое
0,2 мм2 ... 1,5 мм2
Внутренний цилиндрический калибр
А4
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Цвет (корпус)
серый (7042)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
V2
Примечание по безопасности
- Только квалифицированный персонал, обладающий электротехнической квалификацией, может устанавливать и эксплуатировать изделие. Чтобы распознать и предотвратить опасность, квалифицированный персонал должен быть знаком с основами электротехники.
Габаритный чертеж
Подача
6 мм
Ширина [ш]
6,15 мм
Высота [ч]
24 мм
Длина [л]
39,5 мм
Высота [h1]
24 мм
Длина [l1]
21,2 мм
Спецификация
МЭК 60947-7-1:2009-04
Результат
Тест пройден
Спецификация
МЭК 60947-7-1:2009-04
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,2 мм2 / сплошной / > 10 Н
Спецификация
МЭК 60947-7-1:2009-04
Требование испытания на повышение температуры
Повышение температуры <= 45 К
Спецификация
МЭК 60947-7-1:2009-04
Спецификация
МЭК 60947-7-1:2009-04
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
400 В
Номинальное импульсное напряжение (III/3)
4 кВ
минимальное значение зазора - неоднородное поле (III/3)
3 мм
минимальный путь утечки (III/3)
5 мм
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-11:2014-02
Температура
960 °С
Время воздействия
30 с
