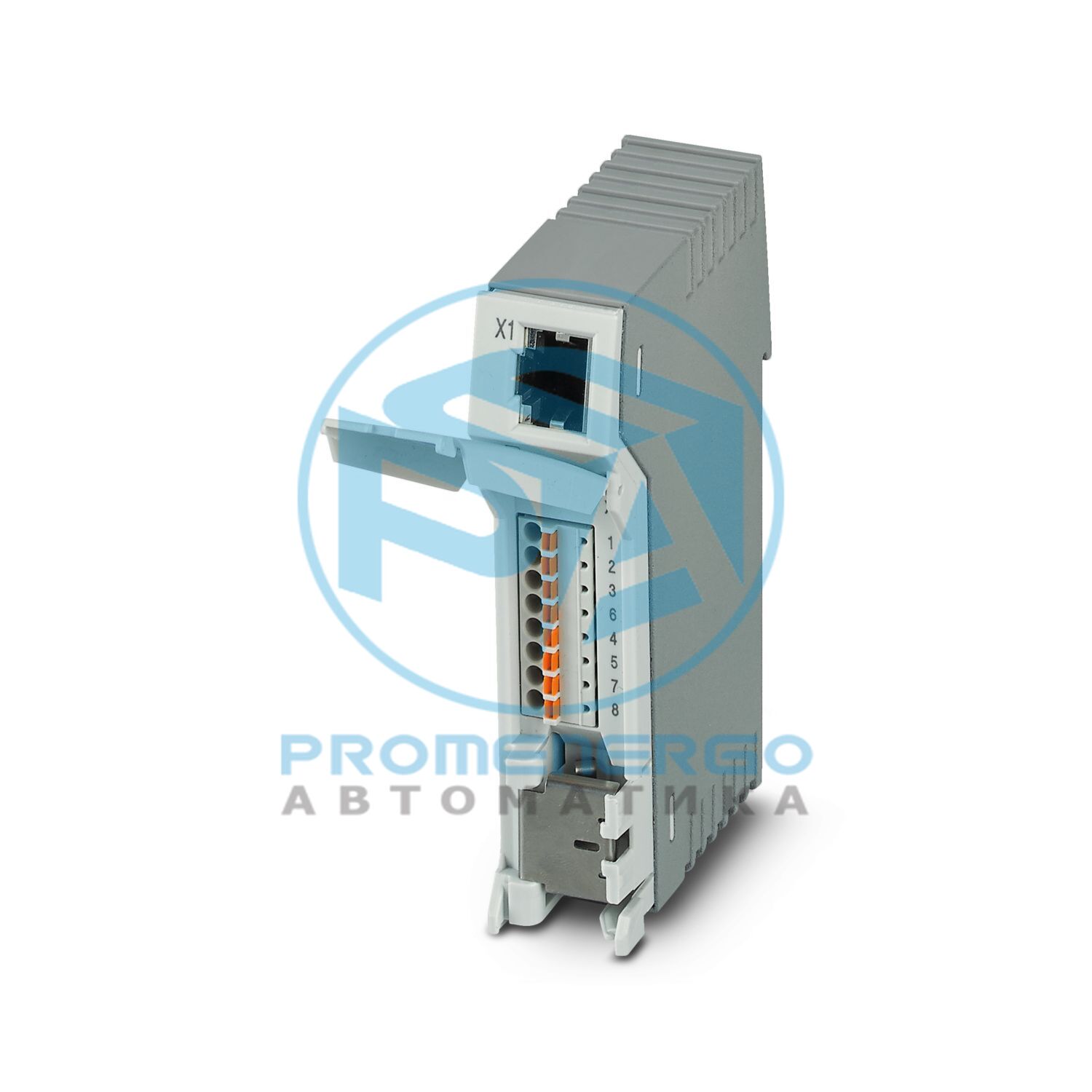

Патч-панель, разъем RJ45 на вставных клеммах, CAT5e, 10/100/1000 Мбит/с, адаптер для DIN-рейки, IP20, контакт экрана с разгрузкой от натяжения, контроль тока экрана, защита от перенапряжения
Технические характеристики
Примечание по применению
Только для промышленного использования
Примечание CCCex
Использование в потенциально взрывоопасных зонах не разрешено в Китае.
Тип продукта
Патч-панель
Классификация испытаний МЭК
С2
MTTF
3281 год (стандарт SN 29500, температура 25°C, рабочий цикл 21%)
Категория перенапряжения
II
Степень загрязнения
2
Электрическая изоляция
FE // Ethernet
Максимальная рассеиваемая мощность для номинального состояния
0 Вт
Номинальное напряжение изоляции
85 В постоянного тока
Диапазон напряжения питания
36 В пост. тока ... 52 В пост. тока +/-10 % (через PoE)
Обозначение
Контроль тока экрана
Порог включения
>= 30 мА
Локальная диагностика
Желтый светодиод
Точность
+/- 5 %
Время отклика
3 с
Текущий
<= 1,5 А
Потребляемая мощность
270 мВт (контроль тока экрана)
Импеданс
<= 1 Ohm
Напряжение
<= 10 В
Скорость последовательной передачи
10/100/1000 Мбит/с
Диапазон частот
125 МГц
Способ подключения
Соединение push-in
Примечание о способе подключения
CAT5e
Назначение выводов
1:1
Длина передачи
100 м (включая патч-кабели)
Одиночный провод/клеммная точка, жесткая
0,2 мм2 ... 1,5 мм2
Однопроводная/клеммная точка, гибкая
0,2 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 1,5 мм2 (только вместе с CRIMPFOX 6)
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 1,5 мм2 (только вместе с CRIMPFOX 6)
Макс. Сечение провода AWG, гибкое
16
Мин. Сечение провода AWG, гибкое
26
Однопроводная/клеммная точка, жесткий AWG макс.
16
Однопроводная/клеммная точка, жесткий AWG мин.
26
Длина зачистки
8 мм
Среда передачи
Медь
Максимальная выходная мощность
60 Вт
Максимальный выходной ток
725 мА (PoE)
Текущая пропускная способность
<= 1,5 А (<= 60 Вт (PoE+))
Способ подключения
разъем RJ45
Оптическое представление
Желтый светодиод
Габаритный чертеж
Ширина
23,8 мм
Высота
101,3 мм
Глубина
86 мм
Цвет (корпус)
светло-серый (RAL 7035)
Материал (корпус)
Пластик
Класс воспламеняемости согласно UL 94.
В0
Внешний диаметр кабеля
5,5 мм...6,5 мм
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
Режим работы: 10 Гц...57 Гц, амплитуда +/-3,5 мм, 57 Гц...150 Гц, 5g
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
Операция: 30g в течение 11 мс, три удара в каждом пространственном направлении.
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.
Эксплуатация: 10g в течение 16 мс, 1000 ударов в каждом пространственном направлении.
Степень защиты
IP20 (декларация производителя)
Температура окружающей среды (рабочая)
-40 °С ... 75 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Высота
<= 5000 м (ограничения см. в декларации производителя для работы на высоте)
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Сертификат
CE-совместимый
Идентификация
? II 3 G Ex ec nC IIC T4 Gc
Сертификат
PxCIF18ATEX2703020X
Примечание
Пожалуйста, следуйте специальным инструкциям по установке в документации!
Идентификация
Класс I, зона 2, AEx nA IIC T4, Ex nA IIC Gc X T4
Сертификат
UL 60079-0 Изд. 6/UL 60079-15 Изд. 4
Сертификат
CSA 22.2 Нет. 60079-0 Ed. 3 / CSA 22.2 Нет. 60079-15:16
Идентификация
ISA-S71.04-1985 G3 Жесткая группа A
Идентификация
ДНВ ГЛ
Температура
Д
Влажность
Б
Вибрация
Б
ЭМС
Б
Электромагнитная совместимость
Соответствие директиве по ЭМС 2014/30/ЕС
Стандарты/правила
ЭН 61000-4-2
Контактный разряд
+/- 6 кВ (уровень тестирования 3)
Разряд в воздухе
+/- 8 кВ (уровень тестирования 3)
Косвенный сброс
+/- 6 кВ
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-4-3
Диапазон частот
80 МГц ... 3 ГГц (уровень тестирования 3)
Интенсивность поля
10 В/м
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-4
Вход
+/- 2,2 кВ (1 минута)
Сигнал
+/- 2,2 кВ (1 минута)
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-4-5
Вход
+/- 0,5 кВ
Сигнал
+/- 1 кВ (линия передачи данных, асимметричная)
Стандарты/правила
ЭН 61000-4-6
Диапазон частот
0,15 МГц ... 80 МГц
Комментарии
Критерий А
Напряжение
10 В
Стандарты/правила
ЭН 61000-6-4
Комментарии
Класс А, промышленное применение
Стандарты/правила
ЭН 61000-6-3
Комментарии
Класс B, область применения: жилые и небольшие коммерческие помещения.
Критерий А
Нетrmal operating behavior within the specified limits.
Критерий Б
Временное ухудшение рабочего поведения, которое корректируется самим устройством.
Стандарты/правила
DIN EN 61643-21
Стандартное обозначение
Устройства защиты от перенапряжения в низковольтном диапазоне, в сетях телекоммуникаций и сигнализации.
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
Изделие можно закрепить на любой DIN-рейке шириной 35 мм в соответствии с EN/IEC 60715.
Используемый тип DIN-рейки
DIN-рейка: 35 мм
Номер позиции
2703022
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ДЛ
Ключ продукта
ДНК334
GTIN
4055626463346
Вес за штуку (включая упаковку)
145,4 г
Вес за штуку (без упаковки)
124,2 г
Номер таможенного тарифа
85369010
Страна происхождения
DE
ЭКЛАСС-13.0
19170112
ЭКЛАСС-15.0
19170112
ЭТИМ 10.0
EC001128
СПСК 21.0
43223300
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
