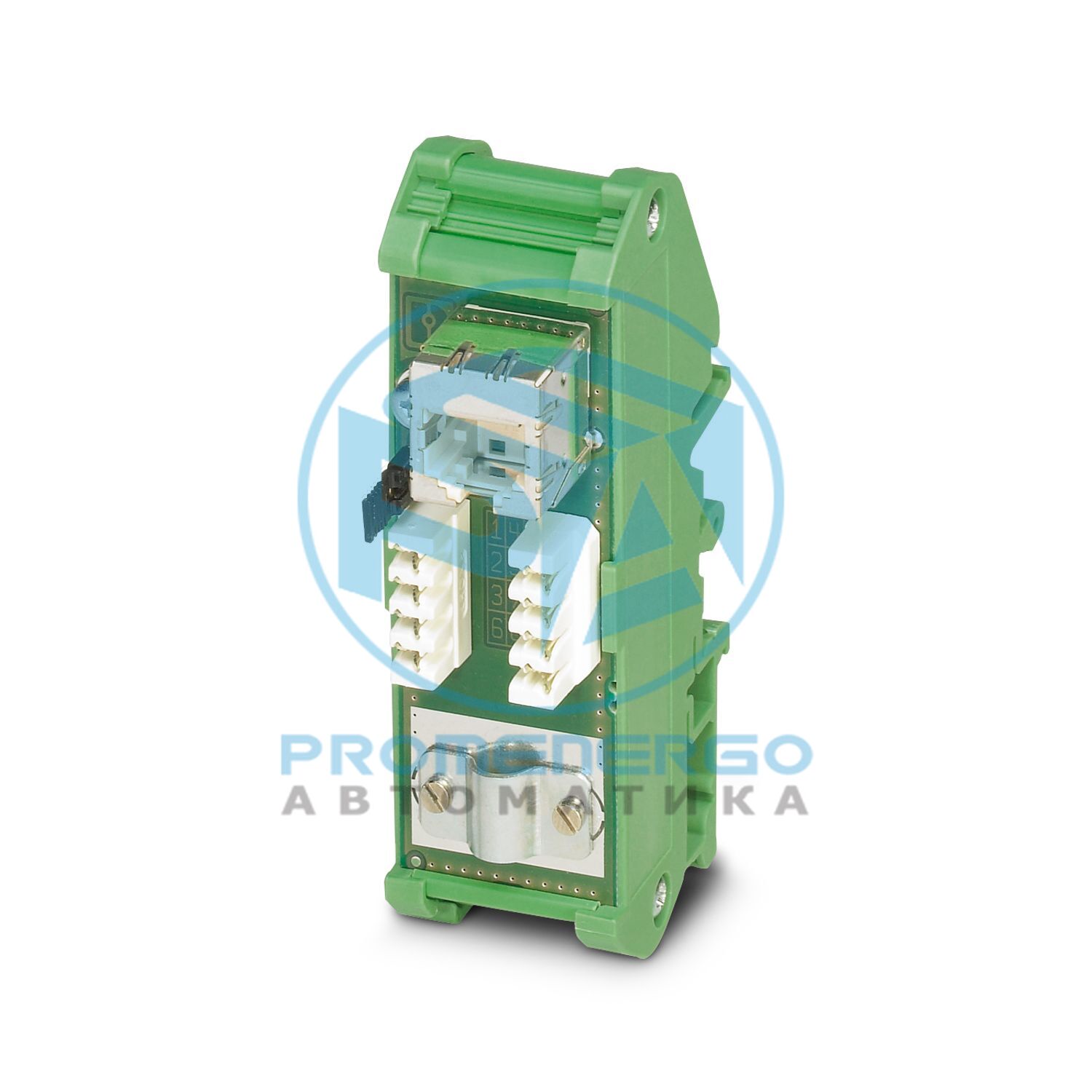

Патч-панель, одно гнездо RJ45 на 8 соединительных клемм LSA (распределение 1:1), CAT5e, 10/100/1000 Мбит/с, адаптер для DIN-рейки, IP20, возможность подключения экрана к DIN-рейке через перемычки
Технические характеристики
Примечание по применению
Только для промышленного использования
Тип продукта
Патч-панель
среднее время безотказной работы
6702 года (стандарт Telcordia, температура 25°C, рабочий цикл 21% (5 дней в неделю, 8 часов в день))
Способ подключения
ЛСА-ПЛЮС
Скорость последовательной передачи
10/100/1000 Мбит/с
Способ подключения
ЛСА
Количество каналов
1
Назначение выводов
1:1
Длина передачи
100 м (включая патч-кабели)
Одиночный провод/клеммная точка, жесткая
0,128 мм2 ... 0,325 мм2
Однопроводная/клеммная точка, гибкая
0,128 мм2 ... 0,325 мм2
Однопроводная/клеммная точка, жесткий AWG макс.
22
Однопроводная/клеммная точка, жесткий AWG мин.
26
Способ подключения
RJ45 CAT5e
Количество каналов
1
Габаритный чертеж
Ширина
29 мм
Высота
90 мм
Глубина
53 мм
Цвет (корпус)
зеленый (RAL 6021)
Материал (корпус)
ПВХ/ПА
Внешний диаметр кабеля
6 мм... 10 мм
Сопротивление кабеля
100 Ohm
Циклы установки/извлечения
<= 2500
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
Работа: 5g, 10...150 Гц, 2,5 ч, в направлении XYZ
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
Операция: 25g, период 11 мс, полусинусоидальный ударный импульс.
Степень защиты
IP20
Температура окружающей среды (рабочая)
-25 °С ... 70 °С
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Температура окружающей среды (сборка)
-10 °С ... 70 °С
Допустимая влажность (эксплуатация)
25 % ... 95 % (без конденсации)
Идентификация
CE-совместимый
Идентификация
ISA-S71.04-1985 G3 Жесткая группа A
Идентификация
ДНВ ГЛ
Температура
Б
Влажность
А
Вибрация
А
ЭМС
Б
Корпус
При установке на судно должна быть обеспечена необходимая защита согласно Правилам.
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2901645
Упаковочная единица
10 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ДЛ
Ключ продукта
ДНК331
GTIN
4046356622790
Вес за штуку (включая упаковку)
54 218 г
Вес за штуку (без упаковки)
56 г
Номер таможенного тарифа
85366990
Страна происхождения
НАС
ЭКЛАСС-13.0
19170112
ЭКЛАСС-15.0
19170112
ЭТИМ 10.0
EC001128
СПСК 21.0
43223300
Соответствует требованиям ЕС RoHS к веществам
Да (Нет exemptions)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
