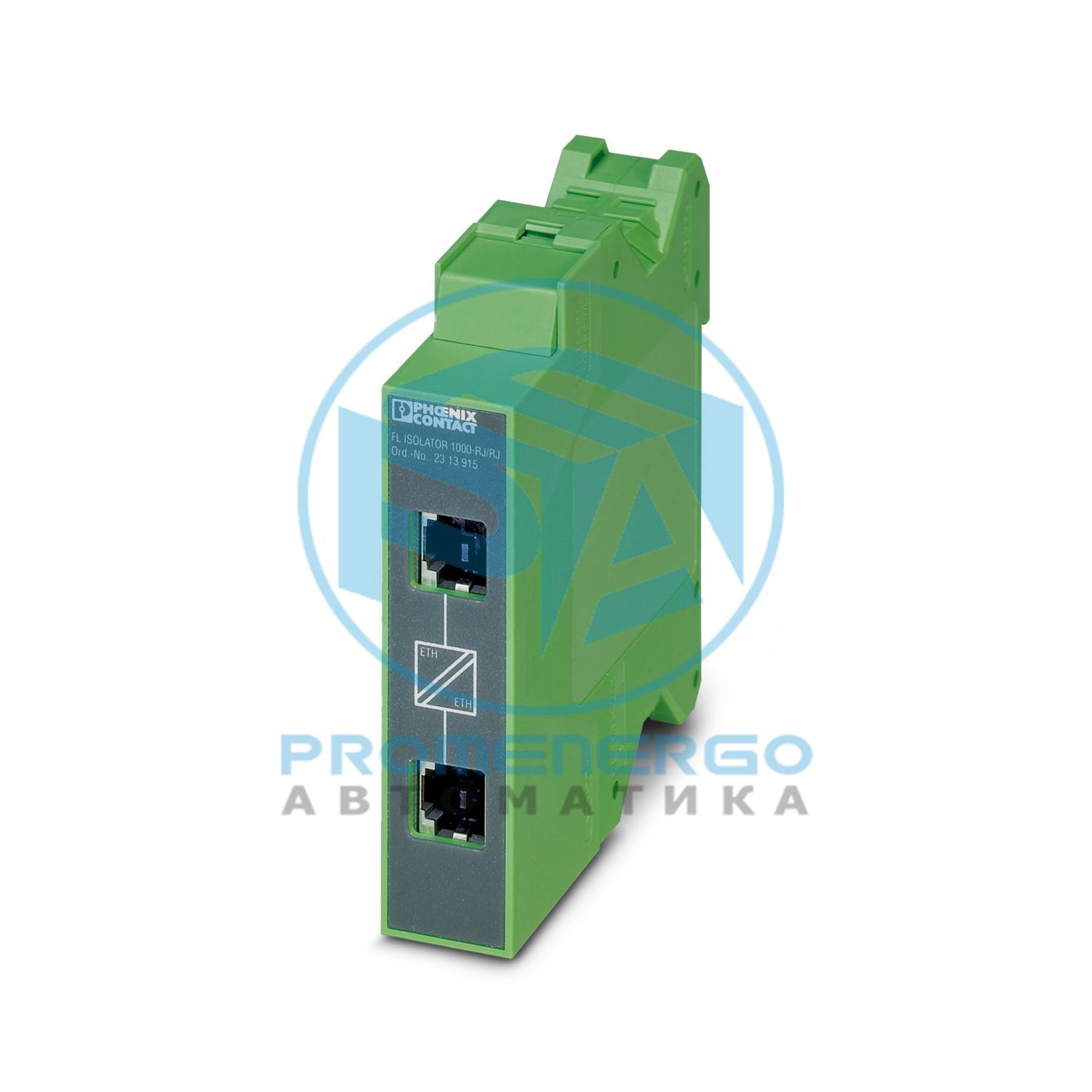

Пассивный сетевой изолятор для электрической изоляции в сетях Ethernet. Это защищает устройства Ethernet от разности потенциалов до 4 кВ. Может использоваться для скоростей передачи до 1 Гбит/с. Возможно подключение двух разъемов RJ45.
Технические характеристики
Примечание по применению
Только для промышленного использования
Тип продукта
Сетевой изолятор
среднее время безотказной работы
5446 лет (стандарт Telcordia, температура 25°C, рабочий цикл 21% (5 дней в неделю, 8 часов в день))
Электрическая изоляция
Ethernet // Ethernet
Входное/выходное напряжение изоляции
250 В среднеквадратичное значение
Интерфейс данных испытательного напряжения/интерфейс данных
4 кВ переменного тока (50 Гц, 1 мин.)
Момент затяжки
0,56 Нм...0,79 Нм
Сигнал
Ethernet
Скорость последовательной передачи
10/100/1000 Мбит/с
Способ подключения
разъем RJ45
Количество каналов
1
Длина передачи
<= 100 м (общая длина обоих портов (в зависимости от скорости передачи данных и используемого кабеля))
Скорость последовательной передачи
10/100/1000 Мбит/с
Способ подключения
разъем RJ45
Количество каналов
1
Габаритный чертеж
Ширина
22,5 мм
Высота
99 мм
Глубина
92 мм
Цвет (корпус)
зеленый (RAL 6021)
Материал (корпус)
ПА 6.6-ФР
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
Работа: 5g, 10...150 Гц, 2,5 ч, в направлении XYZ
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
Операция: 25g, период 11 мс, полусинусоидальный ударный импульс.
Степень защиты
IP20
Температура окружающей среды (рабочая)
-25 °С ... 75 °С
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Высота
<= 5000 м (ограничения см. в декларации производителя для работы на высоте)
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
5 % ... 95 % (без конденсации)
Сертификат
CE-совместимый
Идентификация
508 в списке
Идентификация
ISA-S71.04-1985 G3 Жесткая группа A
Идентификация
ДНВ ГЛ
Температура
Б
Влажность
А
Вибрация
А
ЭМС
Б
Корпус
При установке на судно должна быть обеспечена необходимая защита согласно Правилам.
Электромагнитная совместимость
Соответствие директиве по ЭМС 2014/30/ЕС
Стандарты/правила
ЭН 61000-4-2
Стандарты/правила
ЭН 61000-4-3
Диапазон частот
26 МГц ... 3 ГГц (уровень тестирования 3)
Интенсивность поля
20 В/м
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-4
Стандарты/правила
ЭН 61000-4-6
Диапазон частот
0,15 МГц ... 80 МГц
Комментарии
Критерий А
Напряжение
10 В
Стандарты/правила
ЭН 61000-6-4
Напряжение радиопомех в соотв. с EN 55011
Класс B, область применения: Промышленность и жилой сектор.
Излучаемые радиопомехи в соотв. с EN 55011
Класс B, область применения: Промышленность и жилой сектор.
Стандарты/правила
ЭН 50121
Стандартное обозначение
Железнодорожные приложения
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2313915
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ДЛ
Ключ продукта
ДНК332
GTIN
4046356574563
Вес за штуку (включая упаковку)
118,5 г
Вес за штуку (без упаковки)
119 г
Номер таможенного тарифа
85176990
Страна происхождения
DE
ЭКЛАСС-13.0
27240692
ЭКЛАСС-15.0
27240692
ЭТИМ 10.0
EC002584
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(с)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
