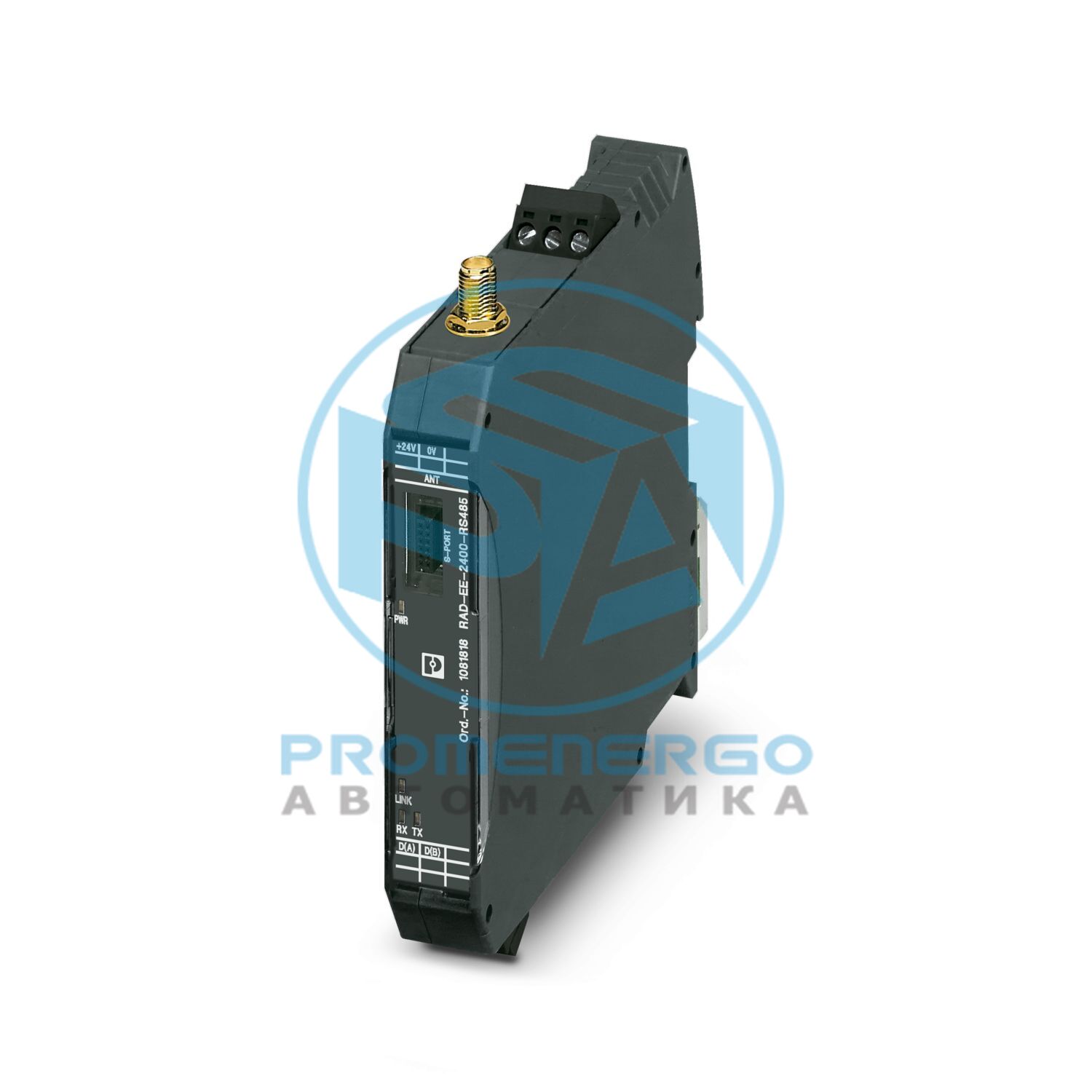

Беспроводной приемопередатчик 2,4 ГГц с интерфейсом RS-485, подключение антенны RSMA (гнездо), сети «точка-точка», «звезда» и ячеистая сеть до 250 станций, радиус действия до 500 м (при прямой видимости), для использования по всему миру
Технические характеристики
Примечание по применению
Только для промышленного использования
Тип продукта
Беспроводной модуль
Приложение
RS-485
Режим работы
Серийные данные (Активация и настройка с помощью программного обеспечения PSI-CONF)
MTTF
1064 года (стандарт SN 29500, температура 25°C, рабочий цикл 21%)
Категория перенапряжения
II
Степень загрязнения
2
Максимальная рассеиваемая мощность для номинального состояния
1,152 Вт
Защита от переходных перенапряжений
да
Обозначение
Беспроводной модуль
Количество поддерживаемых устройств
<= 250 (Адресация с помощью программного обеспечения PSI-CONF)
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
19,2 В постоянного тока ... 30,5 В постоянного тока
Макс. текущее потребление
<= 48 мА (при 24 В постоянного тока, при 25 °C)
Способ подключения
Винтовое соединение
Длина зачистки
7 мм
Сечение проводника, жесткое мин.
0,2 мм2
Сечение проводника, жесткое макс.
2,5 мм2
Сечение гибкого провода мин.
0,2 мм2
Сечение гибкого провода макс.
2,5 мм2
Сечение проводника AWG мин.
24
Сечение проводника AWG макс.
14
Диапазон
<= 500 м (Диапазон может быть значительно выше или ниже указанного и зависит от окружающей среды, технологии антенны и используемого продукта)
390 Ом (переключается с помощью DIP-переключателей)
Способ подключения
S-ПОРТ (розетка)
Описание интерфейса
Надежная беспроводная связь
Направление
Двунаправленный
Частота
2400 МГц
Диапазон частот
2,4002 ГГц ... 2,4785 ГГц
Расстояние канала
1,3 МГц
Количество групп каналов
8
Количество каналов в группе
55
Пропускная способность, минимум
0 дБм
Пропускная способность, максимальная
<= 18 дБм (можно установить с помощью программного обеспечения)
Скорость передачи данных
16 кбит/с (регулируемая)
Минимальная чувствительность приемника
-106 дБм (16 кбит/с)
Способ подключения антенны
РСМА (женский)
Лицензии на беспроводную связь
Европа, США, Канада, дополнительные страны в интернет-магазине
Диапазон частот
2,4 ГГц
Беспроводной стандарт
Надежная беспроводная связь
Отображение статуса
Напряжение питания светодиода, PWR (зеленый)
Габаритный чертеж
Ширина
17,5 мм
Высота
116 мм
Глубина
114,5 мм
Цвет (корпус)
транспортно-серый B (RAL 7043)
Материал (корпус)
ПА 6.6-ФР
Класс воспламеняемости согласно UL 94.
В0
Степень защиты
IP20
Температура окружающей среды (рабочая)
-20 °С ... 70 °С
Температура окружающей среды (хранение/транспортировка)
-20 °С ... 70 °С
Высота
2000 м
Допустимая влажность (эксплуатация)
20 % ... 85 %
Допустимая влажность (хранение/транспортировка)
20 % ... 85 %
Шок
16г, 11 мс
Вибрация (работа)
в соответствии с IEC 60068-2-6: 5g, 10 Гц ... 150 Гц
Сертификат
CE-совместимый
Идентификация
508 в списке
Примечание
КРАСНЫЙ 2014/53/ЕС
Сертификат
-
Сертификат
06279-19-06497
Сертификат
НЕР-ЭТА/314
Сертификат
РЦПФРА20-0068
Сертификат
MSIP-CRI-PCK-2901541
Электромагнитная совместимость
Соответствие Директиве RED 2014/53/EU
Стандарты/правила
ЭН 61000-4-2
Контактный разряд
+/- 6 кВ (уровень тестирования 3)
Разряд в воздухе
+/- 8 кВ (уровень тестирования 3)
Косвенный сброс
+/- 6 кВ
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-4-3
Диапазон частот
26 МГц ... 3 ГГц (уровень тестирования 3)
Интенсивность поля
10 В/м
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-4
Вход
+/- 2 кВ (уровень тестирования 3)
Сигнал
+/- 2 кВ
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-4-5
Вход
+/- 0,5 кВ (симметрично)
Сигнал
+/- 1 кВ (асимметричный)
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-4-6
Диапазон частот
0,15 МГц ... 80 МГц
Комментарии
Критерий А
Напряжение
10 В
Излучаемые радиопомехи в соотв. с EN 55011
EN 55016-2-3, класс A, промышленное применение
Критерий А
Нетrmal operating behavior within the specified limits.
Критерий Б
Временное ухудшение рабочего поведения, которое корректируется самим устройством.
Стандартное обозначение
КРАСНАЯ директива 2014/53/ЕС
Стандарты/спецификации
ЕН 300328
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
на стандартной DIN-рейке NS 35 в соответствии с EN 60715
Монтажное положение
любой
Используемый тип DIN-рейки
DIN-рейка: 35 мм
Номер позиции
1081818
Упаковочная единица
1 шт.
Минимальный объем заказа
50 шт.
Ключ продаж
ДК
Ключ продукта
DN2614
GTIN
4055626810065
Вес за штуку (включая упаковку)
138,1 г
Вес за штуку (без упаковки)
110 г
Номер таможенного тарифа
85176200
Страна происхождения
DE
ЭКЛАСС-13.0
19179090
ЭКЛАСС-15.0
19179090
ЭТИМ 10.0
EC002608
СПСК 21.0
43222600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(в), 7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
