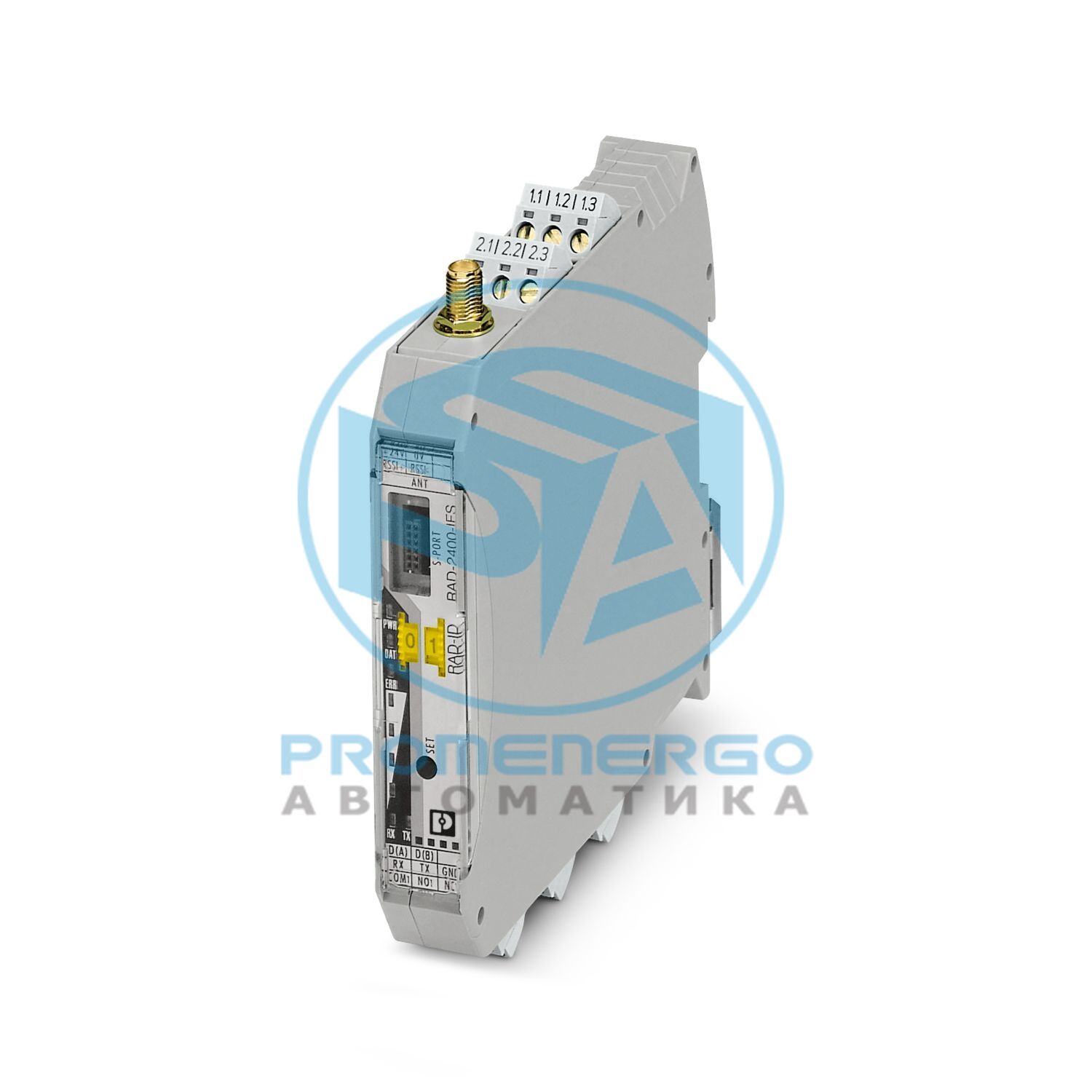

Radioline - беспроводной приемопередатчик 2,4 ГГц с интерфейсом RS-232/RS-485, может быть расширен с помощью модулей ввода-вывода, подключение антенны RSMA (гнездо), сети «точка-точка», «звезда» и ячеистая сеть до 250 станций, радиус действия до 5 км (при прямой видимости), для использования по всему миру
Технические характеристики
Примечание по применению
Только для промышленного использования
Тип продукта
Беспроводной модуль
Приложение
ввод/вывод
Режим работы
Данные ввода/вывода (настройка по умолчанию, настройка с помощью регулировочного кольца)
MTTF
733 года (стандарт SN 29500, температура 25°C, рабочий цикл 21%)
Категория перенапряжения
II
Степень загрязнения
2
Номинальное напряжение изоляции
60 В (в соответствии с EN/IEC 60079-7)
Максимальная рассеиваемая мощность для номинального состояния
1,56 Вт
Защита от переходных перенапряжений
да
Обозначение
Беспроводной модуль
Количество поддерживаемых устройств
<= 250 (Адресация с помощью программного обеспечения PSI-CONF)
Количество возможных модулей расширения
<= 32 (на каждый беспроводной модуль)
Обозначение
Беспроводная сеть
Количество поддерживаемых устройств
<= 99 (модули расширения ввода-вывода на беспроводную сеть, последовательные интерфейсы отключены)
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
19,2 В постоянного тока ... 30,5 В постоянного тока
Макс. текущее потребление
<= 65 мА (при 24 В пост. тока, при 25 °C, автономно)
Имя выхода
Релейный выход радиочастотной линии
Количество выходов
1
Тип переключения контактов
Переменный контакт
Контактный материал
PdRu, позолоченный
Максимальное коммутируемое напряжение
30 В переменного/постоянного тока
Макс. ток переключения
500 мА (30 В переменного/постоянного тока)
Электрический срок службы
5x 10 5 циклов переключения с током 0,5 А при 30 В постоянного тока
Имя выхода
Выходное напряжение RSSI
Количество выходов
1
Выходной сигнал напряжения
0 В ... 3 В
Способ подключения
Винтовое соединение
Длина зачистки
7 мм
Сечение проводника, жесткое мин.
0,2 мм2
Сечение проводника, жесткое макс.
2,5 мм2
Сечение гибкого провода мин.
0,2 мм2
Сечение гибкого провода макс.
2,5 мм2
Сечение проводника AWG мин.
24
Сечение проводника AWG макс.
14
Момент затяжки
0,5 Нм...0,6 Нм
Диапазон
<= 5 км (Дальность действия может быть значительно выше или ниже указанной и зависит от окружающей среды, технологии антенны и используемого продукта)
390 Ом (переключается с помощью DIP-переключателей)
Способ подключения
S-ПОРТ (розетка)
Описание интерфейса
Надежная беспроводная связь
Направление
Двунаправленный
Частота
2400 МГц
Диапазон частот
2,4002 ГГц ... 2,4785 ГГц
Расстояние канала
1,3 МГц
Количество групп каналов
8
Количество каналов в группе
55
Пропускная способность, минимум
0 дБм
Пропускная способность, максимальная
<= 20 дБм (100 мВт, за пределами Европы, настраивается с помощью программного обеспечения)
Скорость передачи данных
16 кбит/с (регулируемая)
Минимальная чувствительность приемника
-106 дБм (16 кбит/с)
Способ подключения антенны
РСМА (женский)
Безопасность
128-битное шифрование данных
Лицензии на беспроводную связь
Европа, США, Канада, дополнительные страны в интернет-магазине
Диапазон частот
2,4 ГГц
Беспроводной стандарт
Надежная беспроводная связь
Отображение статуса
Напряжение питания светодиода, PWR (зеленый)
Габаритный чертеж
Ширина
17,5 мм
Высота
116 мм
Глубина
114,5 мм
Цвет (корпус)
серый (RAL 7042)
Материал (корпус)
ПА 6.6-ФР
Класс воспламеняемости согласно UL 94.
В0
Степень защиты
IP20
Температура окружающей среды (рабочая)
-40 °C ... 70 °C (снижение характеристик >55 °C, см. техническую документацию)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Высота
2000 м
Допустимая влажность (эксплуатация)
20 % ... 85 %
Допустимая влажность (хранение/транспортировка)
20 % ... 85 %
Шок
16г, 11 мс
Вибрация (работа)
в соответствии с IEC 60068-2-6: 5g, 10 Гц ... 150 Гц
Сертификат
CE-совместимый
Идентификация
? II 3 G Ex ec nC IIC T4 Gc
Сертификат
IBExU 15 ATEX B008 X
Примечание
Пожалуйста, следуйте специальным инструкциям по установке в документации!
Идентификация
Ex ec nC IIC T4 Gc
Сертификат
МЭКEx IBE 13.0019X
Идентификация
508 в списке
Идентификация
Ex ec nC IIC T4 Gc
Сертификат
2022122310115624
Примечание
КРАСНЫЙ 2014/53/ЕС
Сертификат
YG3RAD2400A
Примечание
Директива FCC, часть 15.247
Сертификат
C-27397
Сертификат
-
Сертификат
06279-19-06497
Сертификат
НЕР-ЭТА/314
Сертификат
4720B-RAD2400A
Примечание
Директива ISC RSS 210
Сертификат
МР 10464 АНРТ 2015 г.
Сертификат
ИФТ РКПФРА17-1112
Сертификат
MSIP-CRI-PCK-2901541
Сертификат
КТЛ 20-КА4БО-0146Х
Сертификат
CCAJ18LP1990T7
Сертификат
ER0126713
Сертификат
235821
Идентификация
ISA-S71.04-1985 G3 Жесткая группа A
Электромагнитная совместимость
Соответствие директиве по ЭМС 2014/30/ЕС
Стандарты/правила
ЭН 61000-4-2
Контактный разряд
+/- 6 кВ (уровень тестирования 3)
Разряд в воздухе
+/- 8 кВ (уровень тестирования 3)
Косвенный сброс
+/- 6 кВ
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-4-3
Диапазон частот
26 МГц ... 3 ГГц (уровень тестирования 3)
Интенсивность поля
10 В/м
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-4
Вход
+/- 2 кВ (уровень тестирования 3)
Сигнал
+/- 2 кВ
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-4-5
Вход
+/- 0,5 кВ (симметрично)
Сигнал
+/- 1 кВ (асимметричный)
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-4-6
Диапазон частот
0,15 МГц ... 80 МГц
Комментарии
Критерий А
Напряжение
10 В
Излучаемые радиопомехи в соотв. с EN 55011
EN 55016-2-3, класс A, промышленное применение
Критерий А
Нетrmal operating behavior within the specified limits.
Критерий Б
Временное ухудшение рабочего поведения, которое корректируется самим устройством.
Стандартное обозначение
Радиооборудование 2,4 ГГц, радиоспектр, RED
Стандарты/спецификации
ЕН 300328
Стандартное обозначение
ЭМС для радиооборудования 2,4 ГГц, КРАСНЫЙ
Стандарты/спецификации
ЕН 301489-17
Стандартное обозначение
Персональное ВЧ облучение, КРАСНЫЙ
Стандарты/спецификации
ЕН/МЭК 62311
Стандартное обозначение
Устройство безопасности и защиты радиооборудования, RED
Стандарты/спецификации
ЕН/МЭК 62368-1
Стандартное обозначение
ЭМС - Защищенность промышленных зон
Стандарты/спецификации
ЭН/МЭК 61000-6-2
Стандартное обозначение
ЭМС для радиооборудования, RED
Стандарты/спецификации
ЕН 301489-1
Стандартное обозначение
Эмиссия электромагнитных помех для промышленных сред
Стандарты/спецификации
ЭН/МЭК 61000-6-4
Стандартное обозначение
Взрывоопасные зоны, тип защиты n
Стандарты/спецификации
ЕН/МЭК 60079-15
Стандартное обозначение
Взрывоопасные зоны, основные требования
Стандарты/спецификации
ЕН/МЭК 60079-0
Стандартное обозначение
Взрывоопасные зоны, повышенная безопасность
Стандарты/спецификации
ЕН МЭК 60079-7
Стандартное обозначение
Техническая документация по ограничению использования веществ, RoHS
Стандарты/спецификации
ЭН/МЭК 63000
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
на стандартной DIN-рейке NS 35 в соответствии с EN 60715
Монтажное положение
любой
Используемый тип DIN-рейки
DIN-рейка: 35 мм
Номер позиции
2901541
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ДК
Ключ продукта
ДНК614
GTIN
4046356610193
Вес за штуку (включая упаковку)
205,88 г
Вес за штуку (без упаковки)
135,82 г
Номер таможенного тарифа
85176200
Страна происхождения
DE
ЭКЛАСС-13.0
19170501
ЭКЛАСС-15.0
19170501
ЭТИМ 10.0
EC000816
СПСК 21.0
43222604
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(в), 7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
