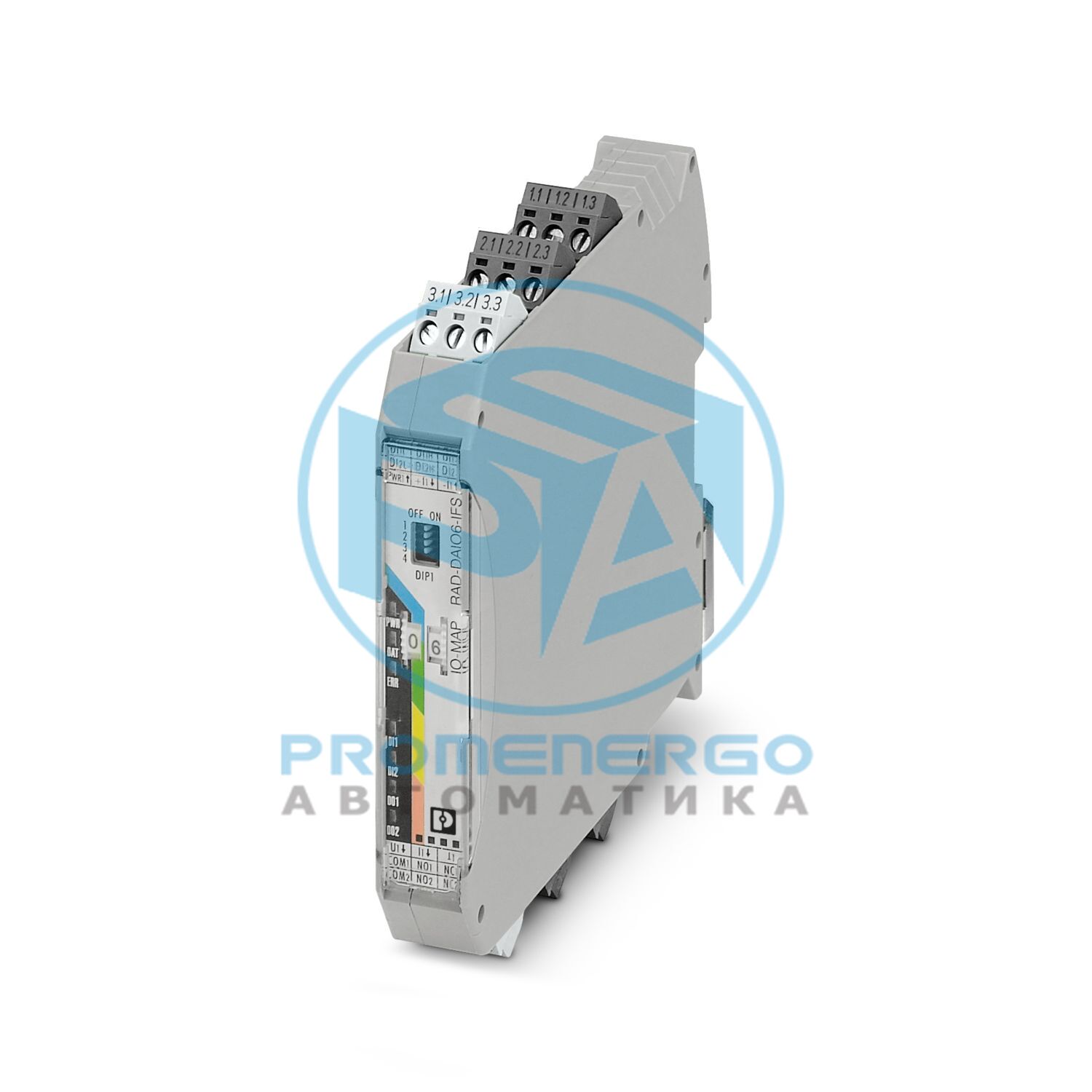

Radioline - модуль расширения ввода/вывода, 2 цифровых входа и выхода (0...250 В переменного/постоянного тока) и 1 аналоговый вход (0/4...20 мА) и выход (0/4...20 мА, 0...10 В)
Технические характеристики
Примечание по применению
Только для промышленного использования
Тип продукта
Модуль расширения
MTTF
889 лет (стандарт SN 29500, температура 25°C, рабочий цикл 21%)
Категория перенапряжения
II
Степень загрязнения
2
Электрическая изоляция
300 В (Номинальное напряжение изоляции (в каждом случае между цифровыми входами // цифровыми выходами // питание TBUS, усиленная изоляция в соответствии с EN/IEC 61010))
Испытательное напряжение для цифровых входов/выходов
2,5 кВ переменного тока (50 Гц, 1 мин.)
Испытательное напряжение для аналоговых входов/выходов
1,5 кВ переменного тока (50 Гц, 1 мин.)
Максимальная рассеиваемая мощность для номинального состояния
2,28 Вт
Защита от переходных перенапряжений
да
Диапазон напряжения питания
19,2 В DC ... 30,5 В DC (соединитель шины DIN-рейки)
Макс. текущее потребление
<= 95 мА (при 24 В постоянного тока, при 25°C)
Макс. текущее потребление
< 1 мА
Описание входа
Аналоговый вход
Количество входов
1
Текущий входной сигнал
0 мА ... 20 мА (можно настроить с помощью DIP-переключателей)
Макс. текущий входной сигнал
22 мА
Входное сопротивление токового входа
< 70 Ohm
Разрешение
16 бит
Точность
<= 0,02 % (при 25 °C)
Защитная схема
Защита от короткого замыкания и перегрузки
Температурный коэффициент, типичный
тип. 0,0025 %/К (при -40 °С ... +70 °С)
Напряжение питания
12 В постоянного тока (U ANA через клеммную колодку PWR1, +I1, для пассивных датчиков, 25 мА)
Описание входа
Цифровой вход
Количество входов
2
Входной сигнал напряжения
0 В переменного/постоянного тока ... 250 В переменного/постоянного тока
Уровень переключения сигнала «0»
0 В переменного/постоянного тока ... 4 В переменного/постоянного тока (вход низкого напряжения)
Уровень переключения сигнала «1»
10 В переменного/постоянного тока ... 50 В переменного/постоянного тока (вход низкого напряжения)
Входная частота
<= 2 Гц
Имя выхода
Релейный выход
Количество выходов
2
Тип переключения контактов
Переменный контакт
Контактный материал
AgSnO 2
Максимальное коммутируемое напряжение
250 В переменного/постоянного тока
Мин. ток переключения
>= 10 мА
Макс. ток переключения
2 А (250 В переменного тока)
Механический срок службы
1x 10 7 циклов
Электрический срок службы
2x 10 5 циклов (при 2 А, 250 В переменного тока, cos? 0,4)
Максимальная частота переключения
2 Гц
Поведение выходов (регулируется с помощью DIP-переключателя)
Удержание/Сброс
Имя выхода
Аналоговый выход
Количество выходов
1
Выходной сигнал напряжения
0 В ... 10 В
Макс. выходной сигнал напряжения
~ 10,83 В
Текущий выходной сигнал
0 мА ... 20 мА
Макс. текущий выходной сигнал
~ 21,67 мА
Нагрузка
>= 10 кОм
Разрешение
16 бит
Точность
<= 0,02 % (при 25 °C)
Температурный коэффициент, типичный
тип. 0,0025 %/К (при -40 °С ... +70 °С)
Защитная схема
Переходная защита выходов
Момент затяжки
0,5 Нм...0,6 Нм
Способ подключения
Винтовое соединение
Длина зачистки
7 мм
Сечение проводника, жесткое мин.
0,2 мм2
Сечение проводника, жесткое макс.
2,5 мм2
Сечение гибкого провода мин.
0,2 мм2
Сечение гибкого провода макс.
2,5 мм2
Сечение проводника AWG мин.
24
Сечение проводника AWG макс.
14
Момент затяжки
0,5 Нм...0,6 Нм
Отображение статуса
Напряжение питания светодиода, PWR (зеленый)
Габаритный чертеж
Ширина
17,5 мм
Высота
113 мм
Глубина
114,5 мм
Цвет (корпус)
серый (RAL 7042)
Материал (корпус)
ПА 6.6-ФР
Класс воспламеняемости согласно UL 94.
В0
Степень защиты
IP20
Температура окружающей среды (рабочая)
-40 °C ... 70 °C (снижение характеристик >55 °C, см. техническую документацию)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Высота
2000 м
Допустимая влажность (эксплуатация)
20 % ... 85 %
Допустимая влажность (хранение/транспортировка)
20 % ... 85 %
Шок
16г, 11 мс
Вибрация (работа)
в соответствии с IEC 60068-2-6: 5g, 10 Гц ... 150 Гц
Сертификат
CE-совместимый
Идентификация
? II 3 G Ex ec nC IIC T4 Gc
Сертификат
IBExU 15 ATEX B008 X
Примечание
Пожалуйста, следуйте специальным инструкциям по установке в документации!
Идентификация
Ex ec nC IIC T4 Gc
Сертификат
МЭКEx IBE 13.0019X
Идентификация
508 в списке
Идентификация
Ex ec nC IIC T4 Gc
Сертификат
2022122310115625
Сертификат
Р-Р-ПК-2901533
Идентификация
ISA-S71.04-1985 G3 Жесткая группа A
Электромагнитная совместимость
Соответствие директиве по ЭМС 2014/30/ЕС
Стандартное обозначение
ЭМС - Защищенность промышленных зон
Стандарты/спецификации
ЭН 61000-6-2
Стандартное обозначение
Эмиссия электромагнитных помех для промышленных сред
Стандарты/спецификации
ЭН 61000-6-4
Стандартное обозначение
Взрывоопасные зоны, основные требования
Стандарты/спецификации
ЭН 60079-0
Стандартное обозначение
Взрывоопасные зоны, тип защиты n
Стандарты/спецификации
ЭН 60079-15
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
на стандартной DIN-рейке NS 35 в соответствии с EN 60715
Монтажное положение
любой
Используемый тип DIN-рейки
DIN-рейка: 35 мм
Номер позиции
2901533
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ДК
Ключ продукта
DNC61D
GTIN
4046356610216
Вес за штуку (включая упаковку)
200,91 г
Вес за штуку (без упаковки)
140,13 г
Номер таможенного тарифа
85177900
Страна происхождения
DE
ЭКЛАСС-13.0
27242602
ЭКЛАСС-15.0
27242602
ЭТИМ 10.0
EC001597
СПСК 21.0
32151602
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
