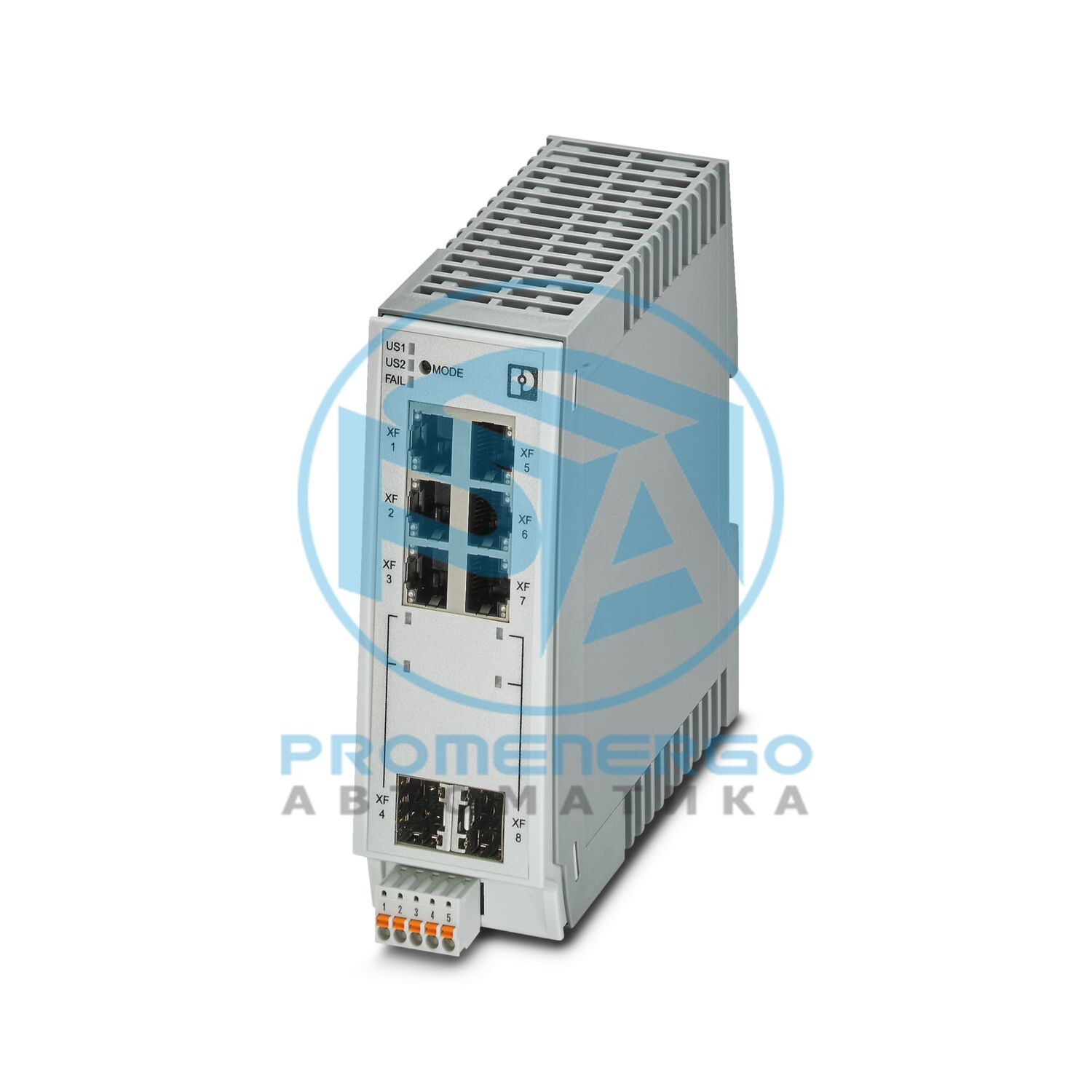

Управляемый коммутатор серии 2000, 6 портов RJ45 10/100/1000 Мбит/с, 2 порта SFP 100/1000 Мбит/с, степень защиты: IP20, Температура окружающей среды (при эксплуатации): -40 °C ... 70 °C, Диапазон напряжения питания: 12 В DC ... 57 В DC, Класс соответствия PROFINET B, Расширенный температурный диапазон, Процесс разработки сертифицирован в соответствии с IEC 62443-4-1, Продукт сертифицирован в соответствии с IEC 62443-4-2.
Технические характеристики
Габаритный чертеж
Ширина
45 мм
Высота
130 мм
Глубина
119 мм
Общий
Поддержка по телефону или на месте (платно)
Примечание по применению
Только для промышленного использования
Примечание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок.
Цвет (корпус)
серый (RAL 7042)
Цвет (Обложка)
светло-серый (RAL 7035)
Материал корпуса
Поликарбонат, армированный волокном
Тип крепления
Монтаж на DIN-рейку
Способ подключения
RJ45
Примечание о способе подключения
Автосогласование и автокроссинг
Скорость передачи
10/100/1000 Мбит/с
Физика трансмиссии
Медь
Длина передачи
100 м (на сегмент)
Сигнальные светодиоды
Получение данных, статус связи
Количество каналов
6 (порты RJ45)
Количество интерфейсов
2
Способ подключения
SFP
Скорость передачи
100/1000 Мбит/с (полный дуплекс)
Физика трансмиссии
В зависимости от модуля SFP
Длина передачи
до 80 км (в зависимости от используемого оптоволоконного/SFP-модуля)
Сигнальные светодиоды
Получение данных, статус связи
Количество каналов
2 (порты SFP)
Имя выхода
Выход тревоги
Тип продукта
Выключатель
Семейство продуктов
Управляемый коммутатор 2000
Тип
Тип книги
MTTF
491,44 года (стандарт SN 29500, температура 25°C, рабочий цикл 21%)
Особые свойства
Расширенный температурный диапазон
Задержка сигнала
>= 1,9 мкс (режим Store-and-Forward, 10/100/1000 Мбит/с, в зависимости от размера кадра)
Класс защиты
III (ВДЕ 0106)
Степень загрязнения
2
Диагностические функции
История РМОН
Основные функции
Переключатель промежуточного хранения, соответствует стандарту IEEE 802.3.
Управляющее напряжение сигнального контакта
тип. 24 В постоянного тока
Класс соответствия PROFINET
Класс соответствия B
Функция устройства PROFINET
PROFINET-устройство
Функции фильтра
Качество обслуживания (8 приоритетных классов)
IP-параметризация
DHCP-клиент
Таблица MAC-адресов
8к
Управление
Веб-управление (HTTP/HTTPS)
Резервирование
MRP (протокол резервирования среды передачи данных)
Статус и диагностические индикаторы
Светодиоды: US1, US2 (источник питания), «Сбой» (контакт сигнализации), 2 светодиода на каждый порт Ethernet (канал/активность и скорость).
Дополнительные функции
Jumbo-кадры (макс. 9600 байт)
Синхронизация времени
SNTP (простой протокол сетевого времени)
Безопасность порта
На основе MAC, RADIUS (IEEE 802.1X), обход аутентификации MAC
Основные функции
Переключатель промежуточного хранения, соответствует стандарту IEEE 802.3.
Потребляемый ток
280 мА
Локальная диагностика
US1/2 Напряжение питания US1, US2 Зеленый светодиод
Максимальная рассеиваемая мощность для номинального состояния
9 Вт (U S = Мин., T amb = Макс., DO I = Макс.)
Тестовый раздел
Питание 24 В/функциональное заземление 500 В пост. тока 1 мин.
Среда передачи
Медь
Напряжение питания (постоянный ток)
24 В постоянного тока (резервный)
Диапазон напряжения питания
12 В постоянного тока ... 57 В постоянного тока
Подключение источника питания
через КОМБИКОН, макс. сечение проводника 1,5 мм2
Остаточная пульсация
3,6 В PP (в пределах допустимого диапазона напряжений)
Макс. текущее потребление
1,5 А (U S = мин, T amb = макс, DO I = макс)
Типичное потребление тока
280 мА (при U S = 24 В постоянного тока и температуре окружающей среды 25 °C)
Потребляемый ток
280 мА
Управляющее напряжение сигнального контакта
тип. 24 В постоянного тока
Способ подключения
Пружинное соединение Push-in
Примечание о способе подключения
Используйте только медные соединительные кабели, обеспечивающие допустимый диапазон температур (-40 °C ... 75 °C).
подключаемый
да
Сечение проводника, жесткое
0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,25 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Длина зачистки
9 мм
Степень защиты
IP20
Температура окружающей среды (рабочая)
-40 °С ... 70 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Шок (операция)
30 г (ЕН 60068-2-27)
Вибрация (работа)
в соотв. с МЭК 60068-2-6: 5g, 150 Гц
Давление воздуха (рабочее)
80 кПа ... 110 кПа до 2000 м над уровнем моря (без снижения номинальных характеристик)
Давление воздуха (хранение/транспортировка)
79 кПа ... 108 кПа до 2000 м над уровнем моря (без снижения номинальных характеристик)
Не содержит веществ, которые могут ухудшить нанесение покрытия.
Да
Разрешение на судостроение
Протестировано в соответствии со стандартами IEC 60945 и IACS E10.
Идентификация
? II 3 G Ex ec IIC T4 Gc
Сертификат
ДЕМКО 16 ATEX 1709X
Идентификация
Ex ec IIC T4 Gc
Сертификат
IECEx ULD 16.0018 X
Идентификация
cULus
Идентификация
Класс I, Раздел 2, Группы A, B, C и D, T4
Сертификат
E366272
Примечание
UL 60079-0 Ed. 6 / UL 60079-7 Ed. 5, CSA 22.2 Нет. 60079-0 Ed. 3 / CSA C22.2 Нет. 60079-7 Ed. 2
Идентификация
2Ex e IIC T4 Gc X
Сертификат
RU C-DE.HB49.B.00118/21
Идентификация
Установите устройство в подходящий, одобренный корпус со степенью защиты не ниже IP66.
Идентификация
Ex ec IIC T4 Gc
Сертификат
2022122310115629
Идентификация
ISA S71.04.2013 G3 Жесткая группа А
Идентификация
? II 3 G Ex ec IIC T4 Gc
Сертификат
PxCIMA22UKEX2702910X
Температура
Б
Влажность
Б
Вибрация
А
ЭМС
Б
Корпус
При установке на судно должна быть обеспечена необходимая защита согласно Правилам.
Электромагнитная совместимость
Соответствие директиве по ЭМС 2014/30/ЕС
Соответствие директивам ЭМС
EN 61000-6-2 EN 61000-4-2 (ESD) Критерий B
Помехоустойчивость
ЭН 61000-6-2
Стандарты/правила
ЭН 61000-6-4
Основные функции
Переключатель промежуточного хранения, соответствует стандарту IEEE 802.3.
Отображение статуса
Светодиоды: US1, US2 (источник питания), «Сбой» (контакт сигнализации), 2 светодиода на каждый порт Ethernet (канал/активность и скорость).
Номер позиции
2702970
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ДЛ
Ключ продукта
ДНН121
GTIN
4055626443997
Вес за штуку (включая упаковку)
454,8 г
Вес за штуку (без упаковки)
290 г
Номер таможенного тарифа
85176200
Страна происхождения
DE
ЭКЛАСС-13.0
19170401
ЭКЛАСС-15.0
19170401
ЭТИМ 10.0
EC000734
СПСК 21.0
43222600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
