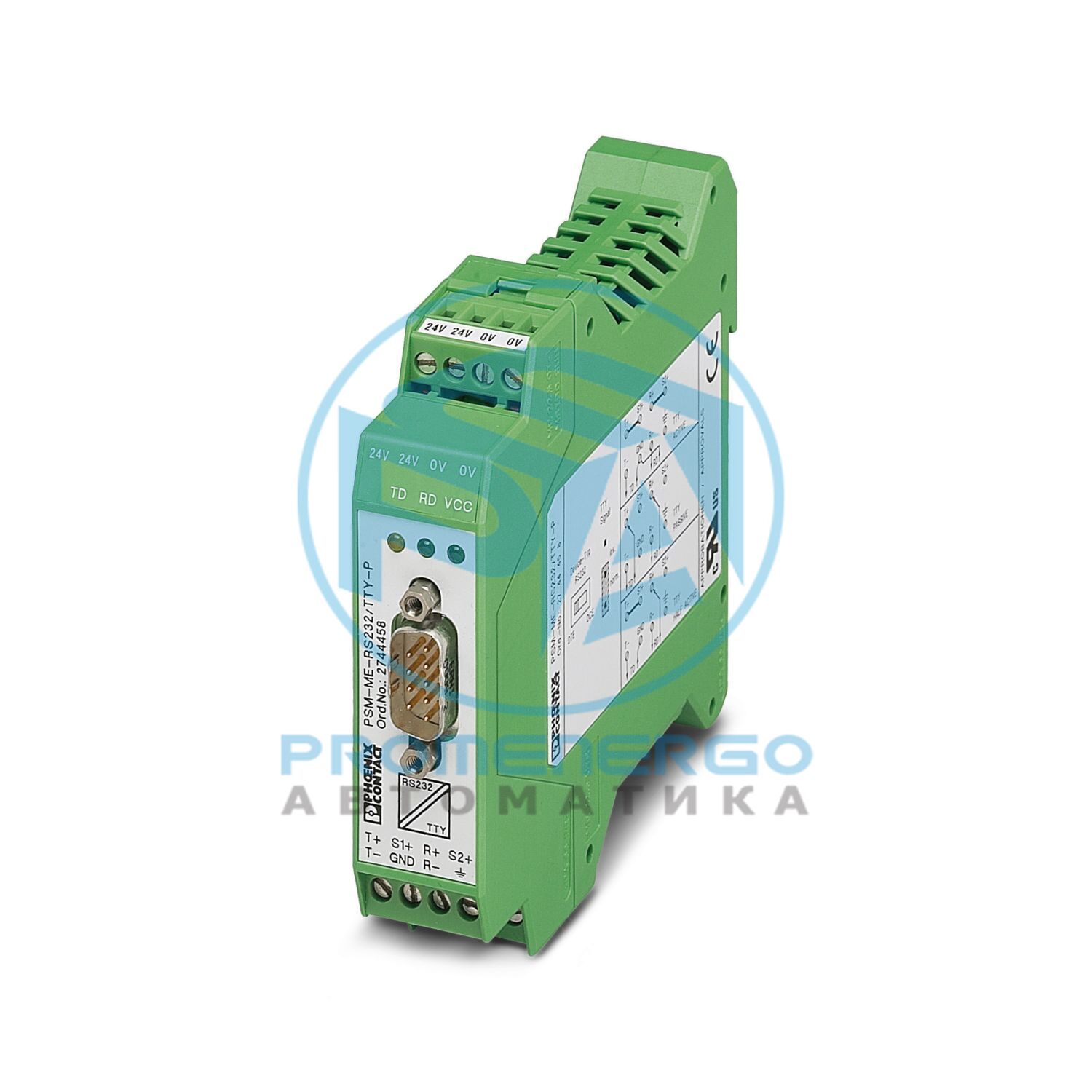

Преобразователь интерфейса, для преобразования RS-232 (V.24) в TTY, с гальванической развязкой, 2 канала, монтируется на рейку
Технические характеристики
Примечание по применению
Только для промышленного использования
Примечание CCCex
Использование в потенциально взрывоопасных зонах не разрешено в Китае.
Тип продукта
Преобразователь интерфейсов
Приложение
РС-232
среднее время безотказной работы
1989 г. (стандарт Telcordia, температура 25°C, рабочий цикл 21% (5 дней в неделю, 8 часов в день))
Электрическая изоляция
VCC // V.24 (RS-232) // TTY
Максимальная рассеиваемая мощность для номинального состояния
1,8 Вт
Интерфейс данных испытательного напряжения/источник питания
2 кВ, среднеквадратичное значение (50 Гц, 1 мин.)
Интерфейсы данных тестового напряжения
2 кВ переменного тока
Диапазон напряжения питания
19,2 В переменного/постоянного тока ... 28,8 В переменного/постоянного тока
Номинальное напряжение питания
24 В AC/DC +/-20 % (через вставную винтовую клемму COMBICON)
Типичное потребление тока
75 мА (24 В постоянного тока)
Защитная схема
Защита от перенапряжения; Супрессорный диод
Момент затяжки
0,56 Нм...0,79 Нм
Битовые искажения
< 5 %
Битовая задержка
< 3 мкс
Сигнал
Модбус
Каналы передачи
2 (1/1), RxD, TxD, полный дуплекс
Скорость последовательной передачи
<= 19,2 кбит/с
Способ подключения
Разъем D-SUB 9
Назначение выводов
Переключение DTE/DCE через коммутатор
Длина передачи
15 м (экранированная витая пара)
Однопроводная/клеммная точка, гибкая
0,2 мм2 ... 2,5 мм2
Макс. Сечение провода AWG, гибкое
13
Мин. Сечение провода AWG, гибкое
24
Поддерживаемые протоколы
прозрачный протокол
Скорость последовательной передачи
<= 19,2 кбит/с
Способ подключения
Съемное винтовое соединение
Длина передачи
1000 м (экранированная витая пара)
Однопроводная/клеммная точка, гибкая
0,2 мм2 ... 2,5 мм2
Макс. Сечение провода AWG, гибкое
13
Мин. Сечение провода AWG, гибкое
24
Нагрузка/выходной ток нагрузки
<= 500 Ohm
Импеданс
<= 117 Ом (выход)
Выходной ток
2x 20 мА +/-10 % (ток контура)
Габаритный чертеж
Ширина
22,5 мм
Высота
99 мм
Глубина
118,6 мм
Цвет (корпус)
зеленый (RAL 6021)
Материал (корпус)
Пенсильвания
Степень защиты
IP20
Температура окружающей среды (рабочая)
0 °С ... 55 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Высота
<= 5000 м (ограничения см. в декларации производителя для работы на высоте)
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Сертификат
CE-совместимый
Идентификация
508 признано
Идентификация
ISA-S71.04-1985 G3 Жесткая группа A
Идентификация
ДНВ ГЛ
Температура
Б
Влажность
А
Вибрация
А
ЭМС
Б
Корпус
При установке на судно должна быть обеспечена необходимая защита согласно Правилам.
Электромагнитная совместимость
Соответствие директиве по ЭМС 2014/30/ЕС
Помехоустойчивость
ЕН 61000-6-2:2005
Стандарты/правила
ЭН 61000-6-4
Стандарты/правила
ЭН 61000-4-2
Контактный разряд
+/- 6 кВ (уровень тестирования 3)
Разряд в воздухе
+/- 8 кВ (уровень тестирования 3)
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-4-3
Диапазон частот
Тестовый уровень 3
Интенсивность поля
10 В/м
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-4
Вход
+/- 4 кВ (5 кГц)
Сигнал
+/- 2 кВ (5 кГц)
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-4-5
Вход
+/- 0,5 кВ (2 Ом)
Сигнал
+/- 2 кВ (42 Ом)
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-4-6
Комментарии
Критерий А
Напряжение
10 В
Стандарты/правила
ЕН 55011
Комментарии
Класс А, промышленное применение
Критерий А
Нетrmal operating behavior within the specified limits.
Критерий Б
Временное ухудшение рабочего поведения, которое корректируется самим устройством.
Тип крепления
Монтаж на DIN-рейку
Монтажное положение
На горизонтальной DIN-рейке
Номер позиции
2744458
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ДК
Ключ продукта
ДНК111
GTIN
4017918171803
Вес за штуку (включая упаковку)
184 г
Вес за штуку (без упаковки)
179,6 г
Номер таможенного тарифа
85176200
Страна происхождения
DE
ЭКЛАСС-13.0
27242208
ЭКЛАСС-15.0
27242208
СПСК 21.0
32151700
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(в), 7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
