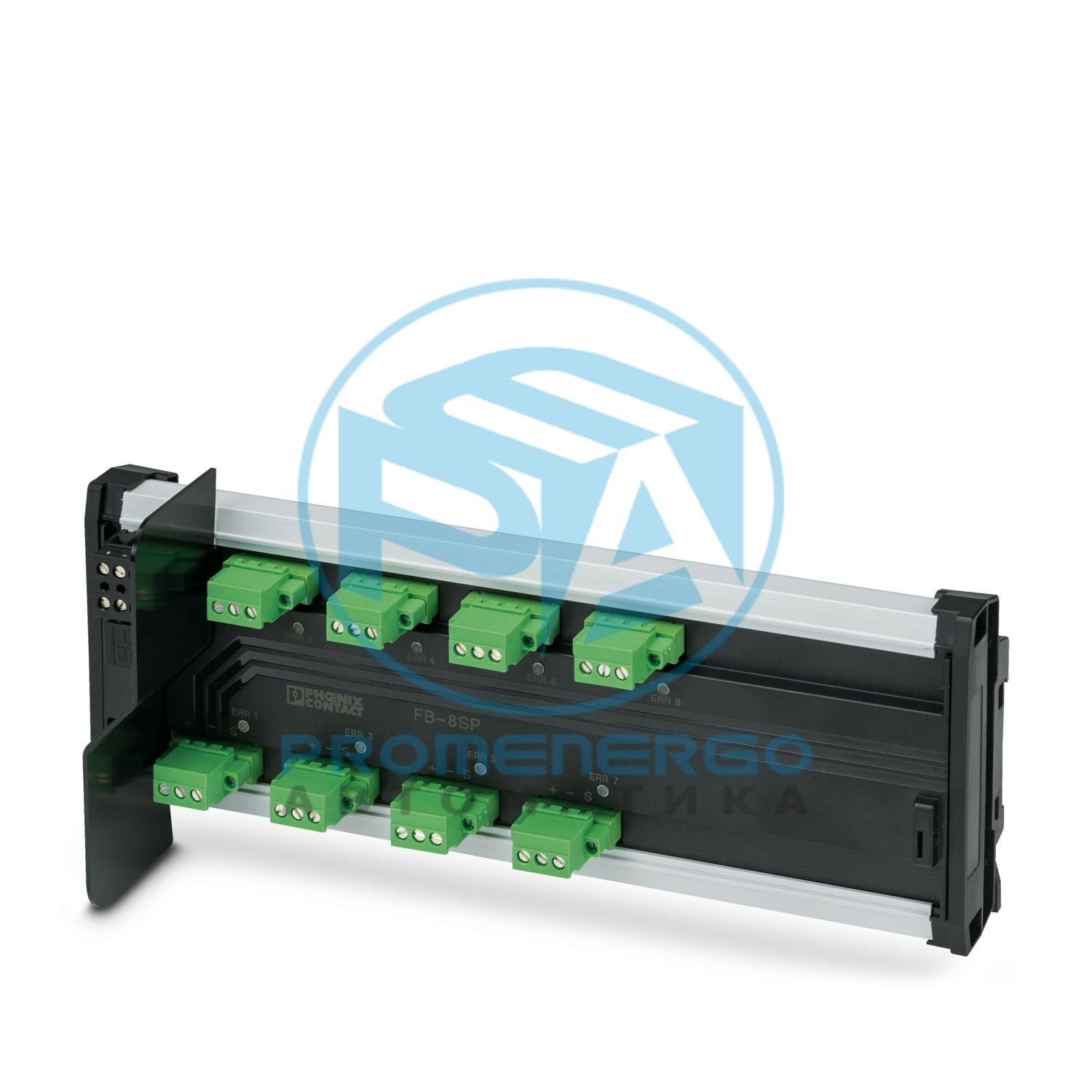

Устройство сопряжения для Foundation Fieldbus и PROFIBUS PA с клеммными соединениями для восьми ответвлений, подключенных к конечным устройствам полевой шины.
Технические характеристики
Примечание по применению
Только для промышленного использования
Примечание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок.
Тип продукта
Устройство сопряжения
MTTF
723 года (25 градусов Цельсия)
Диапазон напряжения питания
10,6 В пост. тока ... 32 В пост. тока (вход со стороны магистральной линии)
Типичное потребление тока
6,5 мА
Сечение провода, гибкий
2,50 мм2 ... 0,20 мм2
Сечение проводника, жесткое
2,50 мм2 ... 0,20 мм2
Сечение провода, гибкий [AWG]
24 ... 12
Сечение проводника AWG
24 ... 12
Входное напряжение U i
32 В (IIB (C/D))
Индуктивность Ли
4 мкГн
Емкость Ки
0 мкФ
Макс. выходное напряжение U о
U в (ответвление)
Макс. выходной ток I о
56 мА (ответвление)
Макс. выходная мощность P o
1,792 Вт
Потребляемый ток
6,5 мА (максимум, без нагрузки)
IIC/IIB (ответвление): Макс. внешняя индуктивность L o / Макс. внешняя емкость C o
/ 80 нФ
Сигнал
FOUNDATION Fieldbus
Способ подключения
Вставное винтовое соединение COMBICON для каждого отвода
Количество каналов
8
Согласующий резистор
100 Ом, внешний съемный разъем в комплекте
Сечение гибкого провода макс.
2,5 мм2
Сечение гибкого провода мин.
0,2 мм2
Сечение проводника, жесткое макс.
2,5 мм2
Сечение проводника, жесткое мин.
0,2 мм2
Сечение проводника AWG макс.
12
Сечение проводника AWG мин.
24
Выходное номинальное напряжение
<= 32 В (на отвод)
Выходной ток
38 мА
Габаритный чертеж
Ширина
254,1 мм
Высота
112,5 мм
Глубина
83,5 мм
Цвет (корпус)
черный (RAL 9005)
Класс воспламеняемости согласно UL 94.
В0
Коррозионная стойкость в соответствии с ANSI-ISA 71.04-1985 - Уровень серьезности G3.
:
Степень защиты
IP20
Температура окружающей среды (рабочая)
-50 °С ... 90 °С
Температура окружающей среды (хранение/транспортировка)
-50 °С ... 90 °С
Высота
2000 м
Макс. допустимая относительная влажность (при эксплуатации)
< 95 % (без конденсации)
Допустимая влажность (эксплуатация)
5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
неконденсирующийся
Шок
30г, 11 мс
Вибрация (работа)
10 Гц...150 Гц, 5г
Идентификация
? II 3(3)G Ex nA [ic] IIC T4 Gc, Entity/FISCO ic spurs
Сертификат
Сира 13ATEX4247X
Идентификация
Ex nA [ic] IIC T4 Gc, Entity/FISCO ic spurs
Сертификат
МЭКEx СИР 13.0089X
Идентификация
I класс, разд. 2, группы A, B, C, D
Идентификация
Класс I, Зона 2
Идентификация
? II 3(3)G Ex nA [ic] IIC T4 Gc, Entity/FISCO ic spurs
Сертификат
PxCAI22UKEx2316307X
Идентификация
Ex ec [ic] IIC T4 Gc
Стандарты/правила
EN 60079-0:2011, EN 60079-11:2012, EN 60079-15:2005, EN 60079-15:2010
Стандарты/правила
Устойчивость к кольцевым помехам в соотв. с МЭК 61000-4-12
Стандарты/правила
Сухое тепло в соотв. с МЭК 61131-2
Стандарты/правила
Влажное тепло в соотв. с МЭК 61131-2
Стандарты/правила
Удары и вибрация в соотв. с EN 61131-2 и EN 50178
Стандарты/правила
МЭК 61158-2
Тип крепления
Монтаж на DIN-рейку
Монтажное положение
На горизонтальной и вертикальной DIN-рейке NS 35 в соотв. с EN 60715
Номер позиции
1026043
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ДК
Ключ продукта
ДНК144
GTIN
4055626519111
Вес за штуку (включая упаковку)
470 г
Вес за штуку (без упаковки)
466,3 г
Номер таможенного тарифа
85369095
Страна происхождения
НАС
ЭКЛАСС-13.0
27242610
ЭКЛАСС-15.0
27242610
ЭТИМ 10.0
EC001600
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
