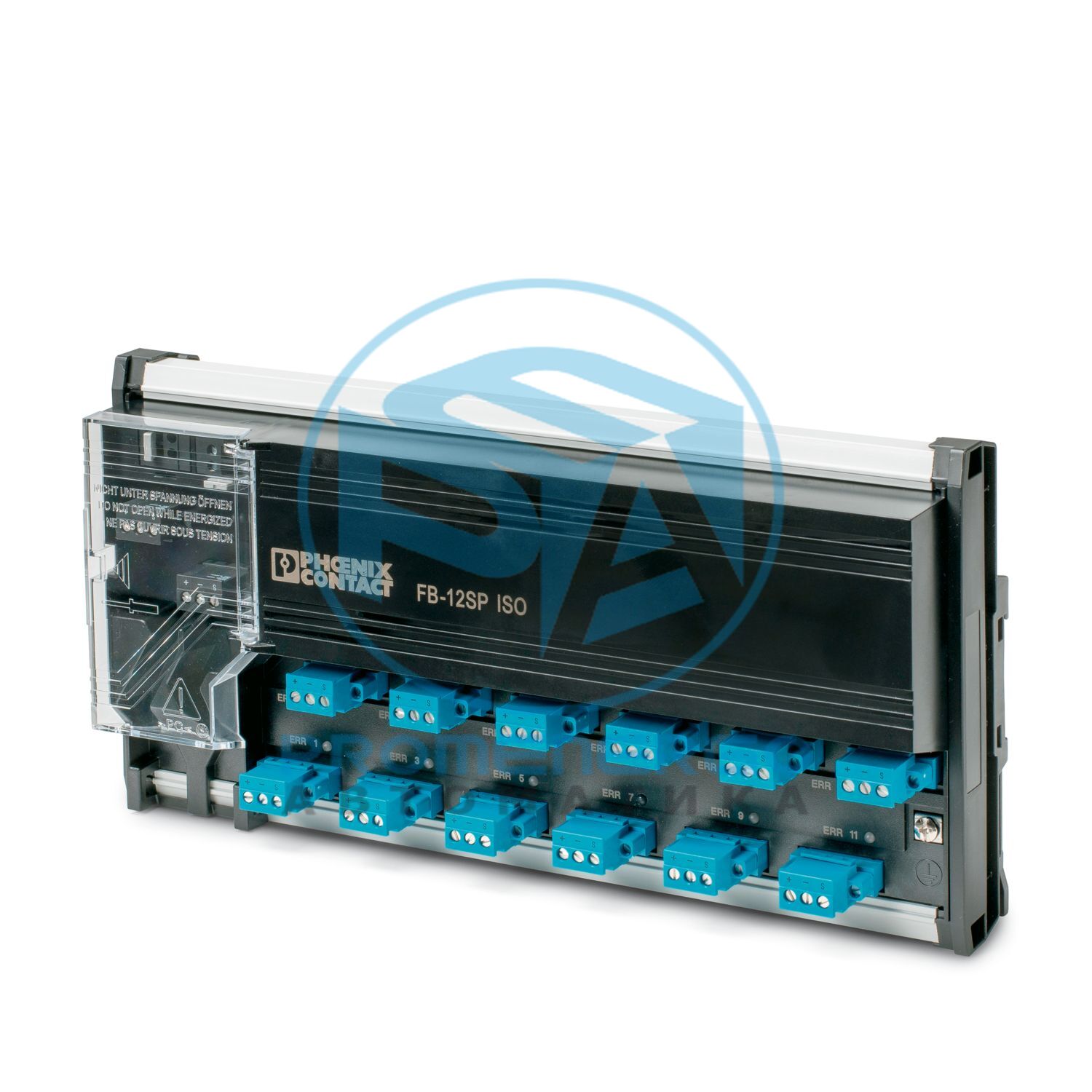

В зоне 1 установлен соединитель устройств для Foundation Fieldbus и PROFIBUS PA с клеммными соединениями для 12 ответвлений, подключенных к конечным устройствам полевой шины.
Технические характеристики
Примечание по применению
Только для промышленного использования
Примечание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок.
Тип продукта
Устройство сопряжения
Категория перенапряжения
II
Степень загрязнения
2
Диапазон напряжения питания
16 В пост. тока ... 32 В пост. тока (вход со стороны магистральной линии)
Макс. текущее потребление
50 мА (магистраль, без нагрузки)
Сечение провода, гибкий
2,50 мм2 ... 0,20 мм2
Сечение проводника, жесткое
2,50 мм2 ... 0,20 мм2
Сечение провода, гибкий [AWG]
24 ... 12
Сечение проводника AWG
24 ... 12
Входное напряжение U i
32 В
Индуктивность Ли
0 мкГн
Емкость Ки
0 мкФ
Макс. выходное напряжение U о
16,7 В
Макс. выходной ток I о
250 мА
Макс. выходная мощность P o
1,05 Вт
Максимальное безопасное напряжение U м
253 В
ИИК: Макс. внешняя индуктивность L o / Макс. внешняя емкость C o
/ 0,39 мкФ
ИИБ: Макс. внешняя индуктивность L o / Макс. внешняя емкость C o
/ 2,33 мкФ
ИИК: Макс. внешняя индуктивность L o / Макс. внешняя емкость C o
0,56 мГн
ИИБ: Макс. внешняя индуктивность L o / Макс. внешняя емкость C o
2,27 мГн
Сигнал
FOUNDATION Fieldbus
Способ подключения
Вставное винтовое соединение COMBICON для каждого отвода
Количество каналов
12
Согласующий резистор
Встроенное терминирование, активируемое перемычкой, расположенной в правильных клеммах
Сечение гибкого провода макс.
2,5 мм2
Сечение гибкого провода мин.
0,2 мм2
Сечение проводника, жесткое макс.
2,5 мм2
Сечение проводника, жесткое мин.
0,2 мм2
Сечение проводника AWG макс.
12
Сечение проводника AWG мин.
24
Выходное номинальное напряжение
<= 14 В (на отвод)
Выходной ток
35 мА (на ответвление)
Габаритный чертеж
Ширина
279 мм
Высота
142 мм
Глубина
66 мм
Цвет (корпус)
черный (RAL 9005)
Класс воспламеняемости согласно UL 94.
В0
Сопротивление кабеля
Рекомендуется использовать кабель промышленной шины типа A.
Коррозионная стойкость в соответствии с ANSI-ISA 71.04-1985 - Уровень серьезности G3.
:
Степень защиты
IP20
Температура окружающей среды (рабочая)
-40 °С ... 80 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Макс. допустимая относительная влажность (при эксплуатации)
< 95 % (без конденсации)
Допустимая влажность (эксплуатация)
95 % (без конденсации)
Шок
15 г в течение 11 мс
Вибрация (работа)
2г, 10 Гц...150 Гц
Идентификация
II 2(1) G Ex eb ib mb [ia Ga] IIC T4 Gb II (1D) [Ex ia Da] IIIC Источник питания FISCO (отвод)
Сертификат
ДЕМКО 16ATEX 1689X
Идентификация
Ex eb ib mb [ia Ga] IIC T4 Gb [Ex ia Da] IIIC Источник питания FISCO (отвод)
Сертификат
МЭКEx UL 16.0114X
Идентификация
II 2(1) G Ex eb ib mb [ia Ga] IIC T4 Gb II (1D) [Ex ia Da] IIIC Источник питания FISCO (отвод)
Сертификат
UL21UKEX2210X
Идентификация
Ex eb ib mb [ia Ga] IIC T4 Gb [Ex ia Da] IIIC
UL, США/Канада
Установка в классе I, разд. 2, группы A, B, C, D Организация/FISCO стимулируют: класс I, группы A, B, C, D; Класс II, группы E, F, G; Класс III; Группа IIIC Класс I, Зона 1 AEx eb ib mb [ia Ga] IIC T4 Gb [AEx ia Da] Источник питания IIIC FISCO (отвод) Ex eb ib mb [ia Ga] IIC T4 Gb [Ex ia Da] Источник питания IIIC FISCO (отвод)
Стандарты/правила
Устойчивость к кольцевым помехам в соотв. с МЭК 61000-4-12
Стандарты/правила
Сухое тепло в соотв. с МЭК 61131-2
Стандарты/правила
Влажное тепло в соотв. с МЭК 61131-2
Стандарты/правила
Удары и вибрация в соотв. с EN 61131-2 и EN 50178
Стандарты/правила
МЭК 61158-2
Тип крепления
Монтаж на DIN-рейку
Монтажное положение
На горизонтальной и вертикальной DIN-рейке NS 35 в соотв. с EN 60715
Используемый тип DIN-рейки
DIN-рейка: 35 мм
Номер позиции
2316312
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ДК
Ключ продукта
ДНК144
GTIN
4055626276991
Вес за штуку (включая упаковку)
1.220,5 г
Вес за штуку (без упаковки)
1,265 г
Номер таможенного тарифа
85369095
Страна происхождения
НАС
ЭКЛАСС-13.0
27242610
ЭКЛАСС-15.0
27242610
ЭТИМ 10.0
EC001600
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
