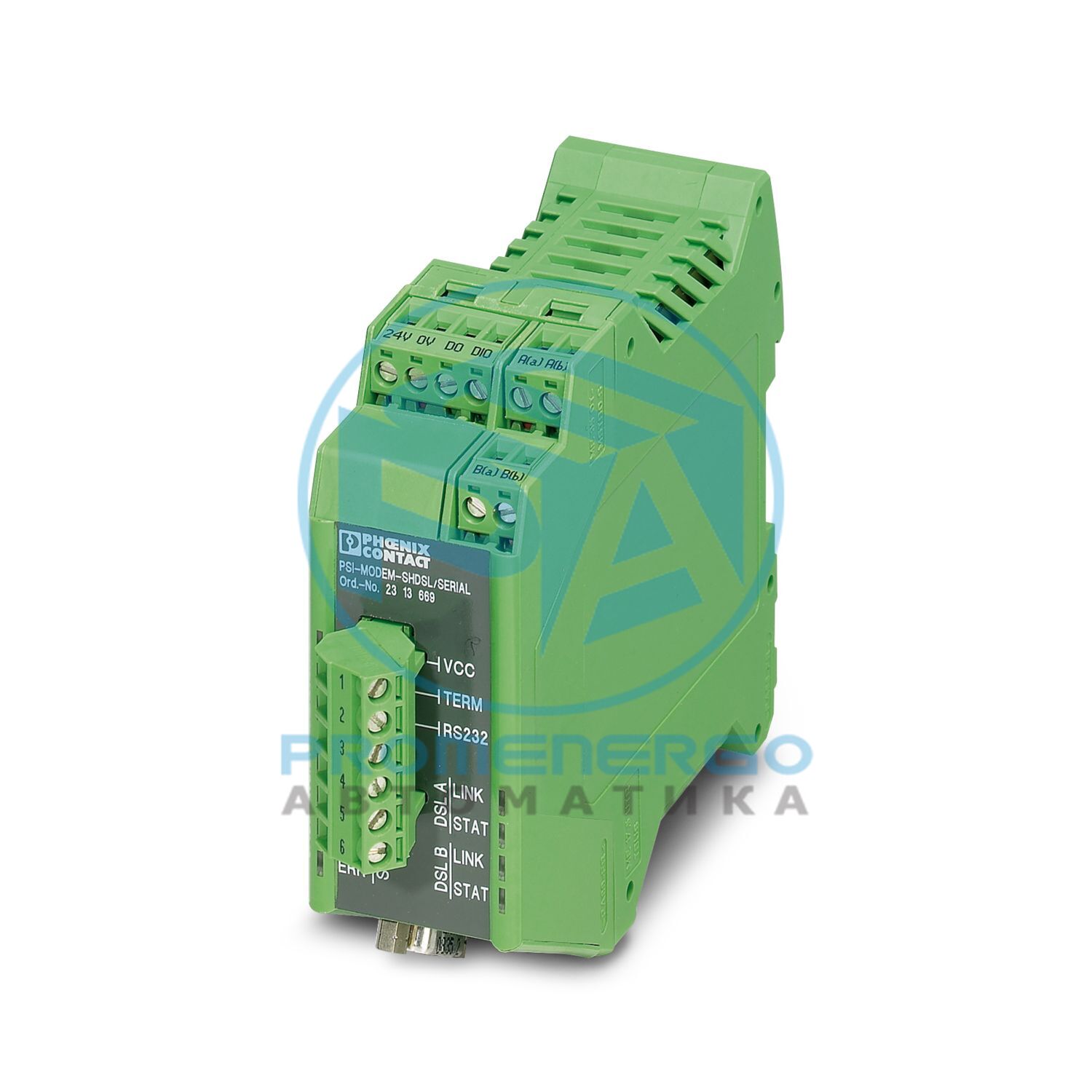

Промышленный удлинитель SHDSL для последовательных интерфейсов RS-232/422/485, двухточечных и линейных структур, последовательная передача данных до 2000 кбит/с по внутренним кабелям, диагностика через USB и светодиоды, два настраиваемых выхода сигнализации
Технические характеристики
Примечание по применению
Только для промышленного использования
Примечание CCCex
Использование в потенциально взрывоопасных зонах не разрешено в Китае.
Тип продукта
Модем
MTTF
693 года (стандарт SN 29500, температура 25°C, рабочий цикл 21%)
среднее время безотказной работы
1004 года (стандарт Telcordia, температура 25°C, рабочий цикл 21% (5 дней в неделю, 8 часов в день))
Максимальная рассеиваемая мощность для номинального состояния
4,32 Вт
Тип сети
Постоянная линия
Интерфейс данных испытательного напряжения/источник питания
500 В переменного тока (в соответствии с EN/IEC 60079-7)
Диапазон напряжения питания
18 В DC ... 30 В DC (через вставную винтовую клемму COMBICON)
Номинальное напряжение питания
24 В пост. тока +/-5 % (в качестве альтернативы или резервирования, через контакт объединительной шины и системный ток)
Типичное потребление тока
< 180 мА (24 В постоянного тока)
Макс. текущее потребление
<= 2 А (для работы на соединительной станции, через разъем на DIN-рейке)
Управление
Удобное программное обеспечение: пошаговая настройка, проверка достоверности, функции диагностики, журнал регистрации.
Статус и диагностические индикаторы
Светодиоды: VCC (напряжение питания), RD/TD (последовательный трафик данных), ERR (ошибки), TERM (согласующий резистор активен), RS-232 (RS-232 активен) 2 x LINK / 2 x STAT (трафик данных DSL, порт A и порт B), DIAG (диагностические сообщения)
Имя выхода
Цифровой выход
Количество выходов
2
Выходной сигнал напряжения
18 В пост. тока ... 30 В пост. тока (в зависимости от рабочего напряжения)
Последовательный асинхронный UART/NRZ, 7/8 данных, 1/2 стопа, 1 проверка четности, длина символа 10/11 бит
Поддерживаемые протоколы
Прозрачный, включая протокол 3964R
Управление потоками данных/протоколы
Автоматическое управление // Modbus RTU/ASCII
Ширина
35 мм
Высота
99 мм
Глубина
114,5 мм
Цвет (корпус)
зеленый (RAL 6021)
Материал (корпус)
ПА 6.6-ФР
Класс воспламеняемости согласно UL 94.
В0
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
Работа: 5g, 10...150 Гц, 2,5 ч, в направлении XYZ
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
Операция: 15g, период 11 мс, полусинусоидальный ударный импульс.
Степень защиты
IP20
Температура окружающей среды (рабочая)
-20 °C ... 60 °C (Отдельностоящий (расстояние 40 мм справа и слева), без питания других модулей через устройство)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Высота
<= 5000 м (ограничения см. в декларации производителя для работы на высоте)
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Сертификат
CE-совместимый
Идентификация
? II 3 G Ex ec nC IIC T4 Gc
Сертификат
PxCIF11ATEX2313643X
Примечание
Пожалуйста, следуйте специальным инструкциям по установке в документации!
Идентификация
? II 3 G Ex ec nC IIC T4 Gc
Сертификат
PxCIMA22UKEX2313643X
Идентификация
508 в списке
Идентификация
ISA-S71.04-1985 G3 Жесткая группа A
Электромагнитная совместимость
Соответствие директиве по ЭМС 2014/30/ЕС
Помехоустойчивость
ЭН 61000-6-2
Стандарты/правила
ЕН 55011
Стандарты/правила
ЭН 50121-4
Стандартное обозначение
Железнодорожные приложения
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
Изделие можно закрепить на любой DIN-рейке шириной 35 мм в соответствии с EN 60715.
Используемый тип DIN-рейки
DIN-рейка: 35 мм
Номер позиции
2313669
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ДЛ
Ключ продукта
ДНК441
GTIN
4046356509220
Вес за штуку (включая упаковку)
353,7 г
Вес за штуку (без упаковки)
339,4 г
Номер таможенного тарифа
85176200
Страна происхождения
DE
ЭКЛАСС-13.0
19170407
ЭКЛАСС-15.0
19170407
ЭТИМ 10.0
EC000309
СПСК 21.0
43223100
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(в), 7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
