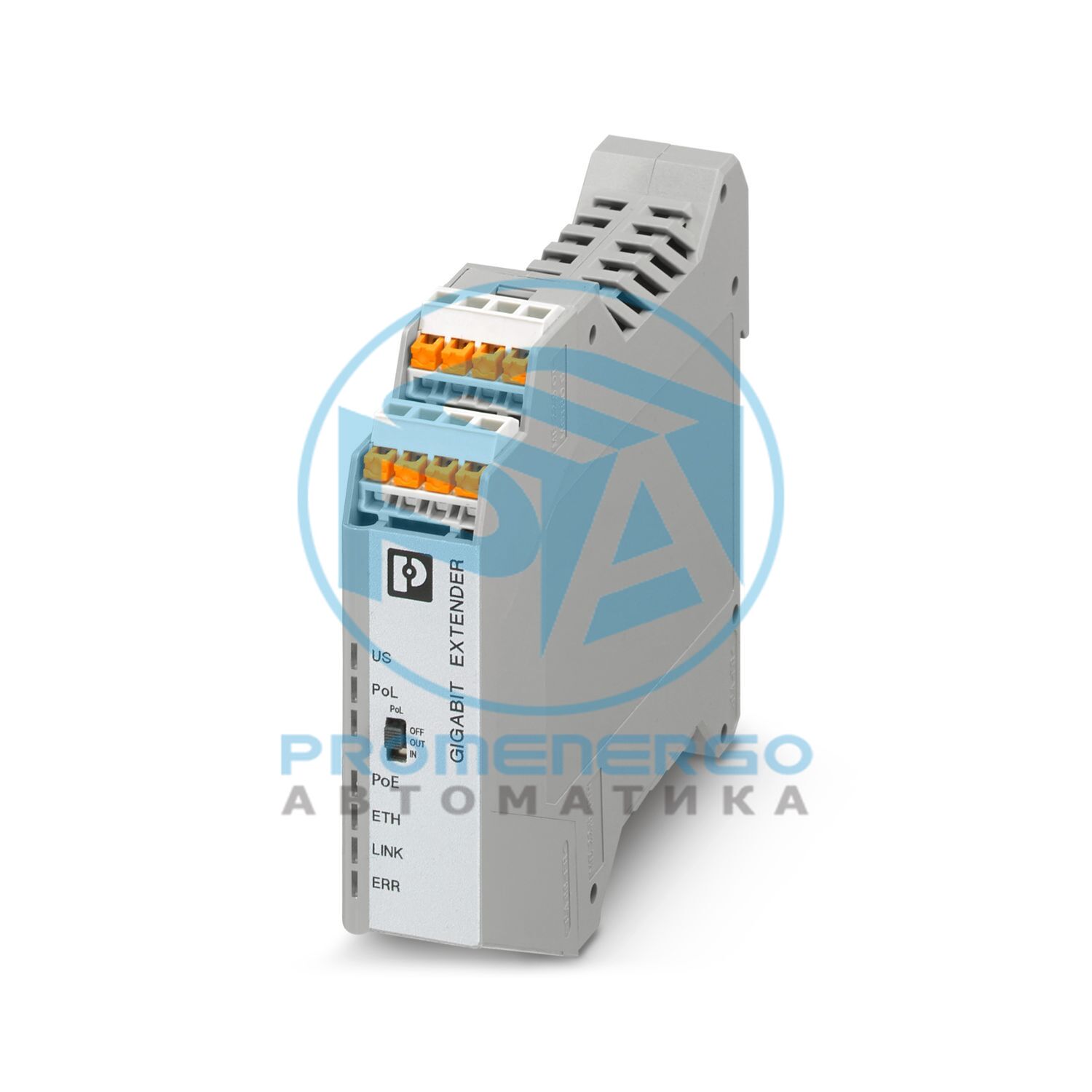

EXTENDER 2010 ETH TP-G - расширитель Ethernet
Удлинитель Gigabit Ethernet, расширение сети по витой паре до 1 километра и пропускной способности до 1 Гбит/с, функция Power over Link (PoL) для питания дополнительных устройств по витой паре, функция Power over Ethernet (PoE)
Технические характеристики
Примечание по применению Только для промышленного использования
Тип продукта удлинитель Ethernet MTTF 268 лет (стандарт SN 29500, температура 25°C, рабочий цикл 21%) Степень загрязнения 2 Основные функции Удлинитель Gigabit Ethernet в соответствии с ITU G.9960 Управление Plug and Play, диагностика с помощью светодиодов, включение PoL на устройстве Резервирование Резервирование кольцевого сегмента (все устройства в кольцевом сегменте) Основные функции Удлинитель Gigabit Ethernet в соответствии с ITU G.9960 Методы шифрования Шифрование пути AES, расширенный стандарт шифрования
Основные функции Удлинитель Gigabit Ethernet в соответствии с ITU G.9960
Электрическая изоляция VCC (US+GND) // Ethernet (PoE) // G.hn (без PoL) // FE Тип сети Постоянная линия Интерфейс данных испытательного напряжения/источник питания 1,5 кВ переменного тока (50 Гц, 1 мин.) Диапазон напряжения питания 18 В постоянного тока ... 57 В постоянного тока Номинальное напряжение питания 24 В постоянного тока (без PoL, без PoE) Потребляемая мощность <= 7,5 Вт (без PoL, без PoE) Защитная схема Защита от перегрузки, защита от переполюсовки; Внутренняя защита устройства: 2x5 AF, внутренний последовательный диод
Способ подключения Пружинное соединение Push-in Сечение провода, гибкий, с наконечником, без пластиковой втулки 0,2 мм2 ... 2,5 мм2 Сечение провода, гибкий, с наконечником, с пластиковой втулкой 0,2 мм2 ... 2,5 мм2 2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой 0,5 мм2 ... 1,5 мм2 Одиночный провод/клеммная точка, жесткая 0,2 мм2 ... 2,5 мм2 Однопроводная/клеммная точка, гибкая 0,2 мм2 ... 2,5 мм2 Сечение провода, гибкий [AWG] 24 ... 16 Длина зачистки 10,00 мм
Сигнал Ethernet Основные функции Удлинитель Gigabit Ethernet в соответствии с ITU G.9960 Скорость последовательной передачи 10/100/1000 Мбит/с Способ подключения Разъем RJ45, экранированный Примечание о способе подключения КАТ6 Количество каналов 1 Длина передачи < 100 м (экранированная витая пара) Поддерживаемые протоколы Прозрачность протоколов для TCP/IP, IPv4 и IPv6. Максимальная выходная мощность 15 Вт (при температуре <= 55°C) Скорость передачи <= 1000 Мбит/с (в зависимости от качества линии передачи данных) Способ подключения Пружинное соединение Push-in Примечание о способе подключения Защита от короткого замыкания Длина передачи <= 1000 м (в зависимости от качества линии передачи данных) Одиночный провод/клеммная точка, жесткая 0,2 мм2 ... 2,5 мм2 Однопроводная/клеммная точка, гибкая 0,2 мм2 ... 2,5 мм2 Сечение провода, гибкий, с наконечником, с пластиковой втулкой 0,2 мм2 ... 2,5 мм2 Сечение провода, гибкий, с наконечником, без пластиковой втулки 0,2 мм2 ... 2,5 мм2 Макс. Сечение провода AWG, гибкое 16 Мин. Сечение провода AWG, гибкое 24 Длина зачистки 10 мм Метод передачи Метод несущей частоты QAM (квадратурная амплитудная модуляция) Выходная мощность <= 74 Вт (с PoL)
Ширина 23 мм Высота 101 мм Глубина 115 мм
Цвет (корпус) серый (RAL 7042) Материал (корпус) ПА 6.6-ФР Класс воспламеняемости согласно UL 94. В0
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6. Операция: 1 г Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27. Операция: 15g, 11 мс
Степень защиты IP20 Температура окружающей среды (рабочая) -40 °C ... 60 °C (отдельно стоящий, без PoE) Температура окружающей среды (хранение/транспортировка) -40 °С ... 85 °С Высота <= 2000 м Допустимая влажность (эксплуатация) 10 % ... 95 % (без конденсации) Допустимая влажность (хранение/транспортировка) 10 % ... 95 % (без конденсации)
Сертификат CE-совместимый Идентификация ISA-S71.04-1985 G3 Жесткая группа A
Электромагнитная совместимость Соответствие директиве по ЭМС 2014/30/ЕС Помехоустойчивость ЭН 55035 Стандарты/правила EN 61000-6-4, класс A, промышленная область применения. Стандарты/правила ЭН 61000-4-2 Контактный разряд +/- 6 кВ Разряд в воздухе +/- 8 кВ Косвенный сброс +/- 6 кВ Комментарии Критерий Б Стандарты/правила ЭН 61000-4-3 Диапазон частот 80 МГц ... 3 ГГц (амплитудная модуляция 80 % с частотой 1 кГц) Интенсивность поля 10 В/м Диапазон частот 3 ГГц ... 6 ГГц (амплитудная модуляция 80 % с частотой 1 кГц) Интенсивность поля 3 В/м Комментарии Критерий А Стандарты/правила ЭН 61000-4-4 Вход +/- 2,2 кВ Сигнал +/- 2,2 кВ (Ethernet, G.hn) Стандарты/правила ЭН 61000-4-5 Вход +/- 0,5 кВ (симметричная, неэкранированная линия питания) Сигнал +/- 1 кВ (сигнал Ethernet/асимметричный: экранированный кабель Ethernet) Комментарии Критерий Б Стандарты/правила ЭН 61000-4-6 Диапазон частот 0,15 МГц ... 80 МГц (амплитудная модуляция 80 % с частотой 1 кГц) Комментарии Критерий А Напряжение 10 В Критерий А Нетrmal operating behavior within the specified limits. Критерий Б Временное ухудшение рабочего поведения, которое корректируется самим устройством.
Тип крепления Монтаж на DIN-рейку Примечание по сборке Для обеспечения циркуляции воздуха устанавливайте устройство отдельно, оставляя зазор не менее одного сантиметра со всех сторон до других устройств. Монтажное положение Вертикальный (горизонтальная DIN-рейка)
Номер позиции 1319322 Упаковочная единица 1 шт. Минимальный объем заказа 1 шт. Ключ продаж ДЛ Ключ продукта ДНК361 GTIN 4063151604905 Вес за штуку (включая упаковку) 202,5 г Вес за штуку (без упаковки) 147 г Номер таможенного тарифа 85176200 Страна происхождения DE
ЭКЛАСС-13.0 19170407 ЭКЛАСС-15.0 19170407
Соответствует требованиям ЕС RoHS к веществам Да (Нет exemptions) Экологичный период использования (EFUP) EFUP-E Нет hazardous substances above the limits Вещество-кандидат REACH (№ CAS) Нет substance above 0.1 wt% CO2e кг 23 395 кг CO2-экв.
