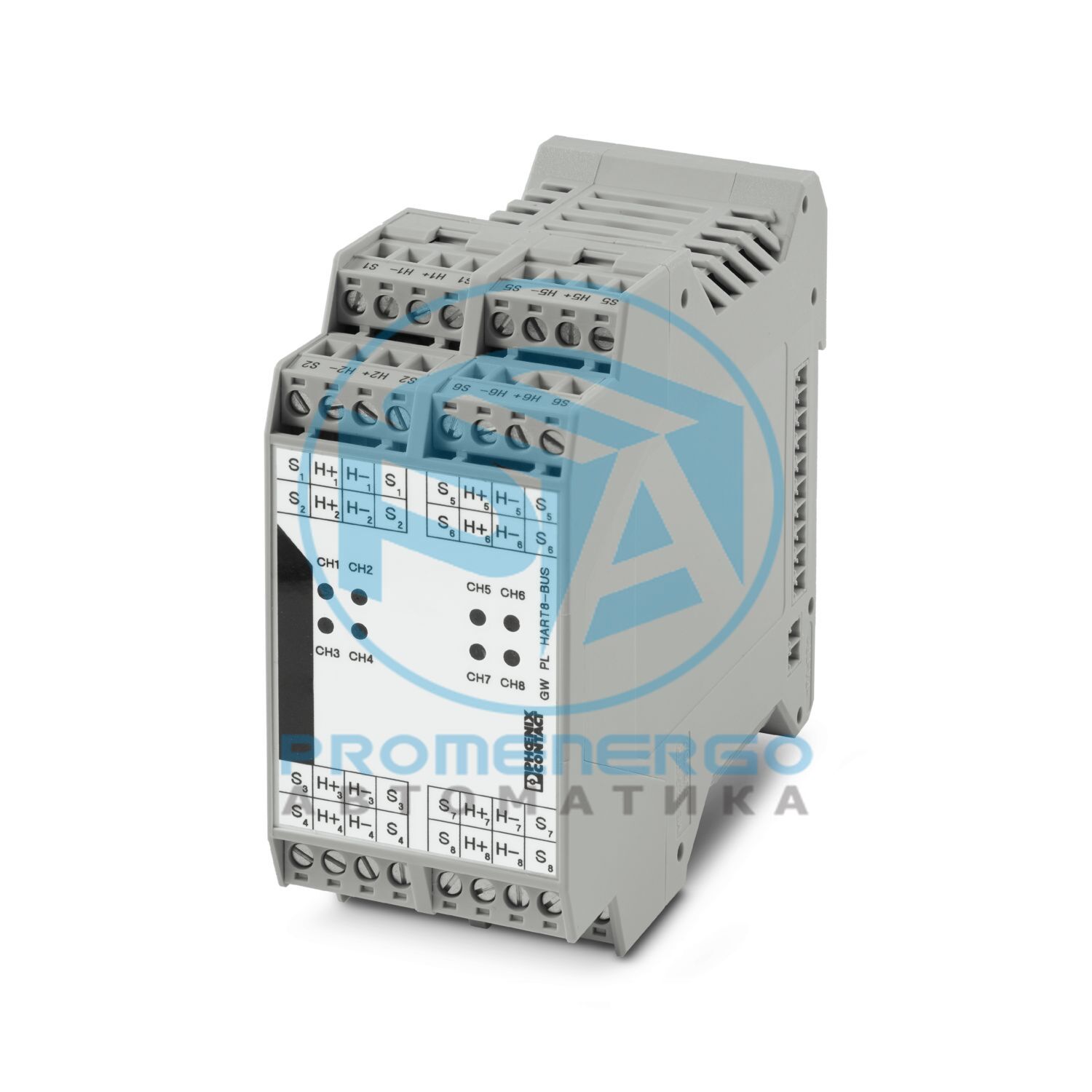

GW PL HART8-BUS - преобразователь протоколов
Восьмиканальный модуль расширения HART(R) с винтовым соединением
Технические характеристики
Габаритный чертеж
| Ширина | 45 мм |
|---|
| Высота | 99 мм |
|---|
| Глубина | 114,5 мм |
|---|
| Примечание по применению | Только для промышленного использования |
|---|
| Примечание CCCex | Использование в потенциально взрывоопасных зонах не разрешено в Китае. |
|---|
| Цвет (корпус) | светло-серый (RAL 7035) |
|---|
| Скорость передачи | 1200 бит/с |
|---|
| Способ подключения | Винтовое соединение |
|---|
| Количество каналов | 8 |
|---|
| Тип продукта | Компонент ввода-вывода |
|---|
| среднее время безотказной работы | 294 года (модель Siemens SN29500, температура 40°C, коэффициент окружающей среды 1,5 и коэффициент нагрузки 50%) |
|---|
| Интерфейс данных испытательного напряжения/источник питания | 500 В переменного тока |
|---|
| Интерфейсы данных тестового напряжения | 500 В переменного тока |
|---|
| Диапазон напряжения питания | 19,2 В пост. тока ... 30 В пост. тока (питание от шины) |
|---|
| Типичное потребление тока | 46 мА (при 24 В постоянного тока) |
|---|
| Степень защиты | IP20 |
|---|
| Температура окружающей среды (рабочая) | -40 °С ... 70 °С |
|---|
| Температура окружающей среды (хранение/транспортировка) | -40 °С ... 85 °С |
|---|
| Соответствие | CE-совместимый |
|---|
| Тест на вредный газ | ISA-S71.04-1985 G3 Жесткая группа A |
|---|
| АТЕХ | ? II 3 G Ex nA IIC T4 Gc DEMKO 17 ATEX 1749X |
|---|
| МЭКEx | IECEx ULD 17.0020X Ex nA IIC T4 Gc |
|---|
| UL, США/Канада | I класс, разд. 2, группы A, B, C, D |
|---|
| Тип крепления | Монтаж на DIN-рейку |
|---|
| Примечание по сборке | на стандартной DIN-рейке NS 35 в соответствии с EN 60715 |
|---|
| Монтажное положение | любой |
|---|
| Используемый тип DIN-рейки | DIN-рейка: 35 мм |
|---|
| Номер позиции | 2702235 |
|---|
| Упаковочная единица | 1 шт. |
|---|
| Минимальный объем заказа | 1 шт. |
|---|
| Ключ продаж | ДК |
|---|
| Ключ продукта | ДНК322 |
|---|
| GTIN | 4055626067063 |
|---|
| Вес за штуку (включая упаковку) | 322,2 г |
|---|
| Вес за штуку (без упаковки) | 310 г |
|---|
| Номер таможенного тарифа | 85176200 |
|---|
| Страна происхождения | DE |
|---|
| ЭКЛАСС-13.0 | 27242208 |
|---|
| ЭКЛАСС-15.0 | 27242208 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
