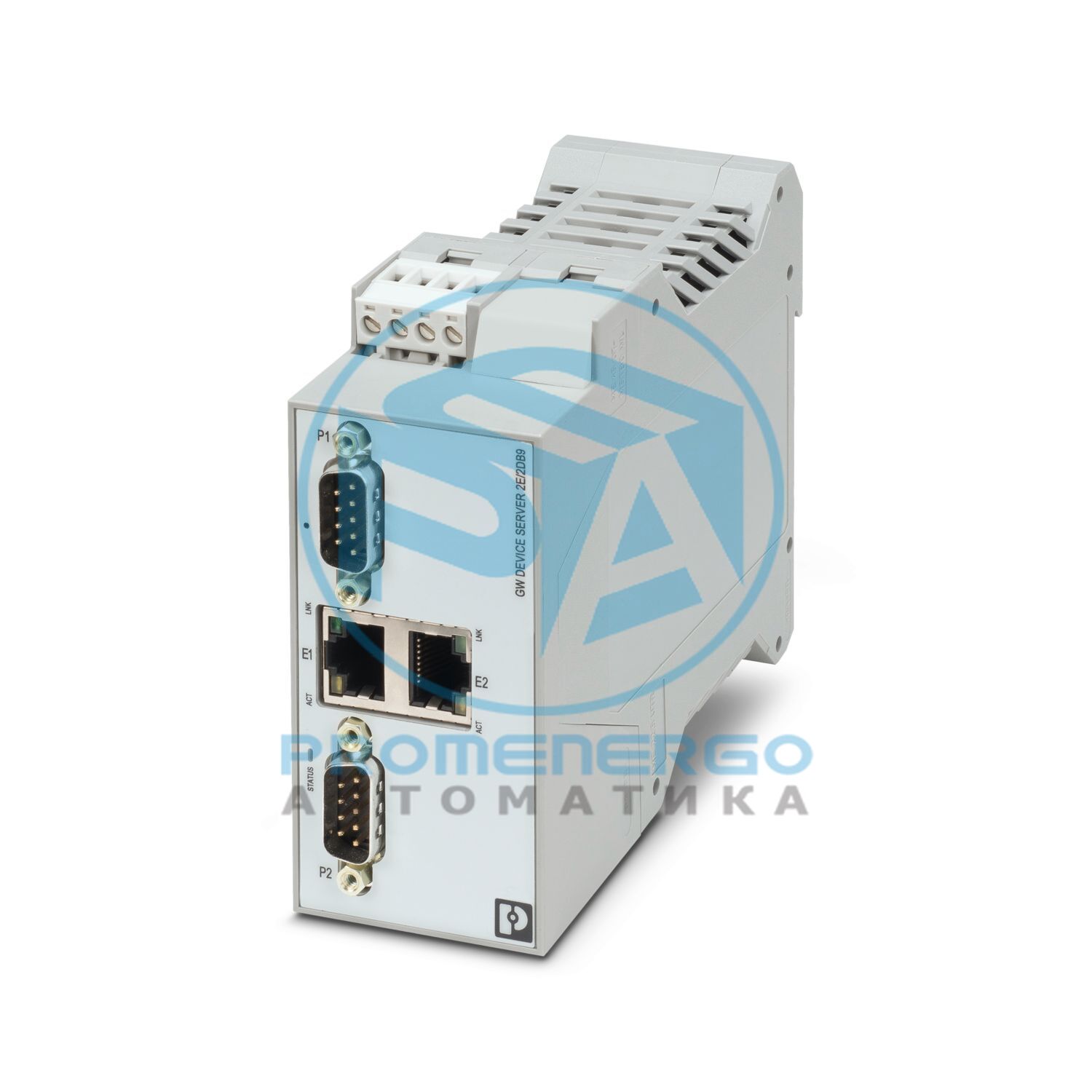

GW EIP/MODBUS 2E/2DB9 - Преобразователи интерфейсов
GW EIP/MODBUS... обеспечивает двустороннюю связь между протоколами EtherNet/IP(TM) и Modbus. Включает два порта RJ45 и два порта D-SUB 9.
Технические характеристики
| Примечание по применению | Только для промышленного использования |
|---|
| Примечание по ЭМС | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок. |
|---|
| Примечание CCCex | Использование в потенциально взрывоопасных зонах не разрешено в Китае. |
|---|
| Тип продукта | Преобразователь интерфейсов |
|---|
| среднее время безотказной работы | 68,1 года (стандарт Telcordia, температура 25°C, стресс 50 %, фактор окружающей среды = 1,0) |
|---|
| Количество клиентов Modbus/TCP | 96 |
|---|
| Электрическая изоляция | МЭК UL 61010-1 (VCC // Ethernet) |
|---|
| Максимальная рассеиваемая мощность для номинального состояния | 2,4 Вт (при 24 В постоянного тока) |
|---|
| Интерфейс данных испытательного напряжения/интерфейс данных | 1,5 кВ, среднеквадратичное значение (50 Гц, 1 мин.) |
|---|
| Интерфейс данных испытательного напряжения/источник питания | 1,5 кВ, среднеквадратичное значение (50 Гц, 1 мин.) |
|---|
| Диапазон напряжения питания | 10,8 В DC ... 30 В DC (через вставную винтовую клемму COMBICON) |
|---|
| Типичное потребление тока | 88 мА (24 В постоянного тока) |
|---|
| Макс. текущее потребление | 100 мА (24 В постоянного тока) |
|---|
| Управление | Веб-управление |
|---|
| Статус и диагностические индикаторы | Светодиоды: Статус, ACT/LNK (трафик данных Ethernet) |
|---|
| Сечение провода, гибкий | 0,20 мм2 ... 2,50 мм2 |
|---|
| Сечение проводника AWG | 24 ... 12 |
|---|
| Момент затяжки | 0,5 Нм...0,6 Нм |
|---|
| Сигнал | Ethernet |
|---|
| Веб-сервер | да |
|---|
| Скорость последовательной передачи | 10/100 Мбит/с, автосогласование |
|---|
| Способ подключения | Разъем RJ45, экранированный |
|---|
| Количество каналов | 2 |
|---|
| Длина передачи | <= 100 м (экранированная витая пара) |
|---|
| Поддерживаемые протоколы | EtherNet/IP, MODBUS ASCII/RTU/TCP |
|---|
| Вспомогательные протоколы | ARP, DHCP (клиент), PING |
|---|
| Скорость последовательной передачи | 0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 Кбит/с |
|---|
| Количество соединений | 2 |
|---|
| Способ подключения | Разъем D-SUB 9 |
|---|
| Назначение выводов | ДТЕ |
|---|
| Длина передачи | 15 м |
|---|
| Формат файла/кодировка | 5/6/7/8 Data bits, 1/2 Stop bits, Нетne/Even/Odd/Mark/Space Parity |
|---|
| Управление потоками данных/протоколы | Программное квитирование, Xon/Xoff или аппаратное квитирование RTS/CTS |
|---|
| Скорость последовательной передачи | 0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 Кбит/с |
|---|
| Количество соединений | 2 |
|---|
| Способ подключения | Разъем D-SUB 9 |
|---|
| Назначение выводов | 2, 3, 5, 7, 8 |
|---|
| Длина передачи | <= 1200 м |
|---|
| Согласующий резистор | 120 Ом (настраиваемый) |
|---|
| Формат файла/кодировка | 5/6/7/8 Data bits, 1/2 Stop bits, Нетne/Even/Odd/Mark/Space Parity |
|---|
| Скорость последовательной передачи | 0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 Кбит/с |
|---|
| Количество соединений | 2 |
|---|
| Способ подключения | Разъем D-SUB 9 |
|---|
| Назначение выводов | 3, 5, 7 |
|---|
| Согласующий резистор | 120 Ом (настраиваемый) |
|---|
| Формат файла/кодировка | 5/6/7/8 Data bits, 1/2 Stop bits, Нетne/Even/Odd/Mark/Space Parity |
|---|
| Ширина | 45 мм |
|---|
| Высота | 99 мм |
|---|
| Глубина | 115 мм |
|---|
| Цвет (корпус) | светло-серый (RAL 7035) |
|---|
| Материал корпуса | ПА 6.6 |
|---|
| Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6. | : |
|---|
| Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27. | : |
|---|
| Степень защиты | IP20 |
|---|
| Температура окружающей среды (рабочая) | -40 °С ... 70 °С |
|---|
| Температура окружающей среды (хранение/транспортировка) | -40 °С ... 80 °С |
|---|
| Высота | < 2000 м |
|---|
| Допустимая влажность (эксплуатация) | 10 % ... 95 % (без конденсации) |
|---|
| Допустимая влажность (хранение/транспортировка) | 5 % ... 95 % (без конденсации) |
|---|
| Соответствие | CE-совместимый |
|---|
| ЮЛ, США | УЛ 61010-1 |
|---|
| UL, США/Канада | I класс, разд. 2, Группы A, B, C, D T4A |
|---|
| Тест на вредный газ | ISA-S71.04-1985 G3 Жесткая группа A |
|---|
| АТЕХ | DEMKO 18ATEX 2026X: II 3 G Ex ec IIC T4 Gc |
|---|
| МЭКEx | IECEx UL 18.0023X Ex ec IIC T4 Gc |
|---|
| Электромагнитная совместимость | Соответствие директиве по ЭМС 2014/30/ЕС |
|---|
| Помехоустойчивость | ЕН 61000-6-2:2005 |
|---|
| Стандарты/правила | ЭН 61000-6-4 |
|---|
| Стандарты/правила | ЭН 55022, ЭН 55024 |
|---|
| Тип крепления | Монтаж на DIN-рейку |
|---|
| Номер позиции | 1062380 |
|---|
| Упаковочная единица | 1 шт. |
|---|
| Минимальный объем заказа | 1 шт. |
|---|
| Ключ продаж | ДЛ |
|---|
| Ключ продукта | ДНК323 |
|---|
| GTIN | 4055626718415 |
|---|
| Вес за штуку (включая упаковку) | 217 г |
|---|
| Вес за штуку (без упаковки) | 216 г |
|---|
| Номер таможенного тарифа | 85176200 |
|---|
| Страна происхождения | НАС |
|---|
| ЭКЛАСС-13.0 | 27242208 |
|---|
| ЭКЛАСС-15.0 | 27242208 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
