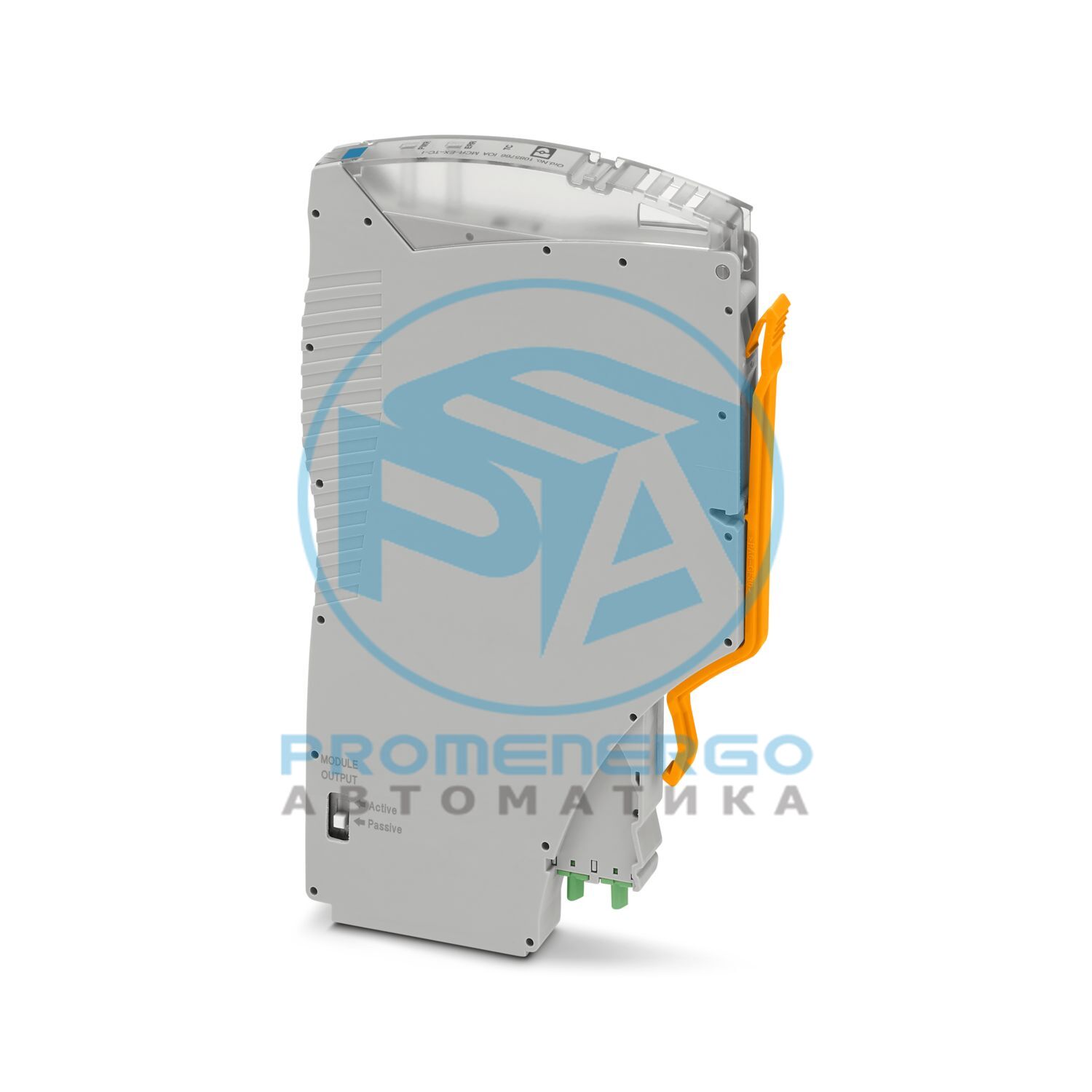

Преобразователь температуры Ex i для базовых элементов распределительных устройств VIP I/O: преобразует сигналы термопар, установленных во взрывоопасной зоне, и передает сигнал 0/4 мА ... 20 мА на нагрузку (активную или пассивную) в безопасной зоне. Свободно настраиваемый.
Технические характеристики
Тип продукта
Датчик температуры
Семейство продуктов
VIP-маршалинг ввода-вывода
Приложение
Температура
Количество каналов
1
Конфигурация
Программное обеспечение
Конфигурация
Программное обеспечение
Электрическая изоляция
3-сторонняя изоляция
Электрическая изоляция между входом и выходом
да
Типичные ошибки холодной точки
+/- 2 К
Переходная характеристика (0-99%)
<= 1,7 с (с коэффициентом фильтра = 1)
Максимальный температурный коэффициент
0,01 %/К
Ошибка передачи, типичная
0,1 % (например, для типа J, диапазон 400 К, 4 мА ... 20 мА)
Категория перенапряжения
II (<= 5000 м)
Степень загрязнения
2 (<= 5000 м)
Стандарты/правила
МЭК/ЕН 61010-1
Номинальное напряжение изоляции
200 В среднеквадратичное значение
Испытательное напряжение
2,3 кВ переменного тока (50 Гц, 60 с)
Изоляция
Двойная/усиленная изоляция
Стандарты/правила
МЭК/ЕН 60079-11
Номинальное напряжение изоляции
150 В среднеквадратичное значение
Стандарты/правила
МЭК/ЕН 60079-7
Номинальное напряжение изоляции
251 В среднеквадратичное значение
Номинальное напряжение питания
24 В постоянного тока
Диапазон напряжения питания
19,2 В постоянного тока ... 30 В постоянного тока
Макс. текущее потребление
< 40 мА (24 В постоянного тока)
Рассеяние мощности
<= 0,7 Вт (активный выход)
Потребляемая мощность
<= 1 Вт (активный выход)
Количество входов
1
Входной сигнал
Температура
Описание входа
искробезопасный
Типы датчиков, которые можно использовать (TC)
B, E, J, K, N, R, S, T, L, U, C, D, A, A-1, A-2, A-3, M, Lr
Диапазон измерения температуры
-230 °C ... 2500 °C (диапазон зависит от типа датчика)
Диапазон измерения температуры: термопара типа B
500 °С ... 1820 °С
Диапазон измерения температуры: термопара типа E
-230 °С ... 1000 °С
Диапазон измерения температуры: термопара типа J
-210 °С ... 1200 °С
Диапазон измерения температуры: термопара типа K
-250 °С ... 1372 °С
Диапазон измерения температуры: термопара типа N
-200 °С ... 1300 °С
Диапазон измерения температуры: термопара типа R
-50 °С ... 1768 °С
Диапазон измерения температуры: термопара типа S
-50 °С ... 1768 °С
Диапазон измерения температуры: термопара типа Т
-200 °С ... 400 °С
Диапазон измерения температуры: термопара типа L
-200 °С ... 900 °С
Диапазон измерения температуры: термопара типа U
-200 °С ... 600 °С
Диапазон измерения температуры: термопара типа C
0 °С ... 2315 °С
Диапазон измерения температуры: термопара типа D
0 °С ... 2315 °С
Диапазон измерения температуры: термопара типа А1 ГОСТ.
0 °С ... 2500 °С
Диапазон измерения температуры: термопара типа А2 ГОСТ.
0 °С ... 1800 °С
Диапазон измерения температуры: термопара типа А3 ГОСТ.
0 °С ... 1800 °С
Диапазон измерения температуры: Термопара типа М ГОСТ.
-200 °С ... 100 °С
Диапазон измерения температуры: термопара типа Л ГОСТ.
-200 °С ... 800 °С
Линейный диапазон сигнала мВ
-1000 мВ ... 1000 мВ
Диапазон измерения температуры
>= 50 К (термопары)
Количество выходов
1
Конфигурируемый/программируемый
Да
Текущий выходной сигнал
0 мА ... 20 мА
Макс. текущий выходной сигнал
21 мА
Нагрузка/выходной ток нагрузки
<= 600 Ohm
Выходная пульсация
< 20 мВ ПП
Выходная пульсация (ток)
< 15 мкА ПП
Поведение в случае ошибки датчика
Согласно NE 43 или может быть определено произвольно
Способ подключения
Штекерное соединение
Количество соединений
1
Количество позиций
11
Способ подключения
Микро-USB тип B
Количество соединений
1
Примечание
Адаптер для программирования
Взрывозащищенная установка (EPL)
ГК
Цепи Ex i (EPL)
[Га]
Макс. внутренняя емкость C i
44 нФ
Макс. выходное напряжение U о
6 В
Макс. выходной ток I о
4,3 мА (мВ)
Макс. выходная мощность P o
6,5 мВт (мВ)
Максимальное безопасное напряжение U м
121 В переменного тока (<= 2000 м)
IIA (простая схема): Макс. внешняя индуктивность L o / Макс. внешняя емкость C o
850 мГн / 1000 мкФ
IIB/IIIC (простая схема): Макс. внешняя индуктивность L o / Макс. внешняя емкость C o
460 мГн / 1000 мкФ
IIC (простая схема): Макс. внешняя индуктивность L o / Макс. внешняя емкость C o
100 мГн / 40 мкФ
IIB/IIA/IIIC (смешанный контур): Макс. внешняя индуктивность L o / Макс. внешняя емкость C o
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
5 % ... 95 % (без конденсации)
Диапазон высот
> 2000 м... 3000 м
Температура окружающей среды (рабочая)
-40 °С ... 60 °С
Номинальное напряжение изоляции
150 В, среднеквадратичное значение (вход/выход/питание)
Изоляция
Двойная/усиленная изоляция
Диапазон высот
> 3000 м... 4000 м
Температура окружающей среды (рабочая)
-40 °С ... 55 °С
Номинальное напряжение изоляции
150 В, среднеквадратичное значение (вход/выход/питание)
Изоляция
Двойная/усиленная изоляция
Диапазон высот
> 4000 м... 5000 м
Температура окружающей среды (рабочая)
-40 °С ... 49 °С
Номинальное напряжение изоляции
150 В, среднеквадратичное значение (вход/выход/питание)
Изоляция
Двойная/усиленная изоляция
Диапазон высот
> 2000 м... 3000 м
Температура окружающей среды (рабочая)
-40 °С ... 60 °С
Номинальное напряжение изоляции
150 В, среднеквадратичное значение (вход/выход, источник питания)
Диапазон высот
> 3000 м... 4000 м
Температура окружающей среды (рабочая)
-40 °С ... 55 °С
Номинальное напряжение изоляции
60 В, среднеквадратичное значение (вход/выход, источник питания)
Диапазон высот
> 4000 м... 5000 м
Температура окружающей среды (рабочая)
-40 °С ... 49 °С
Номинальное напряжение изоляции
60 В, среднеквадратичное значение (вход/выход, источник питания)
Диапазон высот
> 2000 м... 3000 м
Температура окружающей среды (рабочая)
-40 °С ... 60 °С
Номинальное напряжение изоляции
162 В, среднеквадратичное значение (вход/выход/питание)
Диапазон высот
> 3000 м... 4000 м
Температура окружающей среды (рабочая)
-40 °С ... 55 °С
Номинальное напряжение изоляции
60 В, среднеквадратичное значение (вход/выход/питание)
Диапазон высот
> 4000 м... 5000 м
Температура окружающей среды (рабочая)
-40 °С ... 49 °С
Номинальное напряжение изоляции
60 В, среднеквадратичное значение (вход/выход/питание)
Сертификат
CE-совместимый
Примечание
и EN 61326
Идентификация
? I (M1) [Ex ia Ma] I
Сертификат
IBExU 19 ATEX 1006 X
Идентификация
[Экс иа Ма] Я
Сертификат
IECEx IBE 19.0001 X
Идентификация
[Ex ia Ga] IIC
Сертификат
2025122310128104
Идентификация
УЛ 61010-1
Сертификат
E330267
Идентификация
ISA S71.04.2013 G3 Жесткая группа А
Режим работы
Использование в помещении
Электромагнитная совместимость
Соответствие директиве ЭМС
Помехоустойчивость
ЭН 61000-6-2
Стандарты/правила
ЭН 61000-6-4
Обозначение
Электромагнитное радиочастотное поле
Стандарты/правила
ЭН 61000-4-3
Типичное отклонение от конечного значения диапазона измерения
1 %
Обозначение
Быстрые переходные процессы (всплеск)
Стандарты/правила
ЭН 61000-4-4
Типичное отклонение от конечного значения диапазона измерения
1 %
Обозначение
Кондуктивные помехи
Стандарты/правила
ЭН 61000-4-6
Типичное отклонение от конечного значения диапазона измерения
1 %
Электрическая изоляция
3-сторонняя изоляция
Стандарты/правила
ГБ/Т 3836,1
Тип крепления
Вставной монтаж
Монтажное положение
любой
Номер позиции
1085766
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
генеральный директор
Ключ продукта
ДК1255
GTIN
4055626875705
Вес за штуку (включая упаковку)
121,8 г
Вес за штуку (без упаковки)
121,8 г
Номер таможенного тарифа
85437090
Страна происхождения
Информация о стране происхождения предоставляется при доставке.
ЭКЛАСС-13.0
27210129
ЭКЛАСС-15.0
27210129
ЭТИМ 10.0
EC002919
СПСК 21.0
41112105
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
