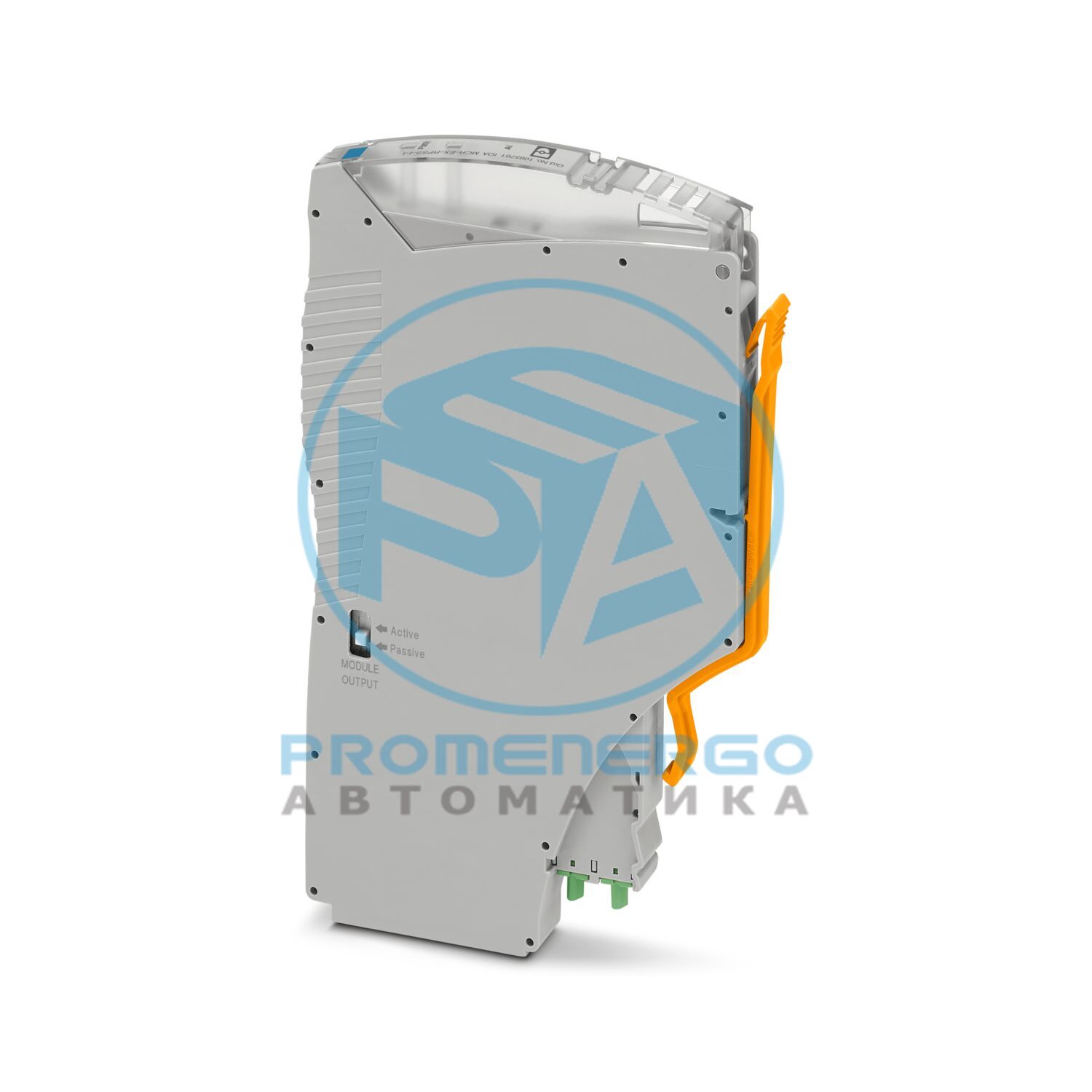

IOA MCR-EX-RPSS-I-I - Блок питания повторителя

Источник питания повторителя Ex i и формирователь входного сигнала, HART-прозрачный, для базовых элементов кроссировки входов/выходов VIP: передает сигналы 0/4 мА ... 20 мА из взрывоопасной зоны на нагрузку (активную или пассивную) в безопасной зоне. 3-сторонняя электрическая изоляция, SIL 2, SC 3 в соответствии с IEC 61508.

Технические характеристики

Тип продуктаИсточник питания повторителя
Семейство продуктовVIP-маршалинг ввода-вывода
ПриложениеАналоговый вход
Количество каналов1
Электрическая изоляция3-сторонняя изоляция
Электрическая изоляция между входом и выходомда
Поведение передачи сигналаВход = Выход
Переходный процесс (10-90%)< 200 мкс (при скачке 0 мА ... 20 мА, нагрузка 100 Ом)
Максимальный температурный коэффициент< 0,01 %/К
Температурный коэффициент, типичный< 0,004 %/К
Максимальная ошибка передачи< 0,1 %/K (от конечного значения)
Ошибка передачи, типичная< 0,05 % (от окончательного значения)
Защита от обратной полярностида
Категория перенапряженияII (<= 5000 м)
Степень загрязнения2 (<= 5000 м)
Стандарты/правилаМЭК/ЕН 61010-1
Номинальное напряжение изоляции200 В среднеквадратичное значение
Испытательное напряжение2,3 кВ переменного тока (50 Гц, 60 с)
ИзоляцияДвойная/усиленная изоляция
Стандарты/правилаМЭК/ЕН 60079-11
Номинальное напряжение изоляции150 В среднеквадратичное значение
Стандарты/правилаМЭК/ЕН 60079-7
Номинальное напряжение изоляции251 В среднеквадратичное значение
ОбозначениеРабота источника питания повторителя
Номинальное напряжение питания24 В постоянного тока
Диапазон напряжения питания19,2 В пост. тока ... 30 В пост. тока -20 % ... +25 %
Макс. текущее потребление< 62 мА (24 В постоянного тока / 20 мА / 600 Ом)
Рассеяние мощности< 0,9 Вт (24 В постоянного тока / 20 мА / 600 Ом)
Потребляемая мощность (выход активен)< 1,5 Вт (24 В постоянного тока / 20 мА / 600 Ом)
ОбозначениеРабота формирователя сигнала
Номинальное напряжение питания24 В постоянного тока
Диапазон напряжения питания19,2 В пост. тока ... 30 В пост. тока -20 % ... +25 %
Макс. текущее потребление< 32 мА (24 В постоянного тока / 20 мА / 600 Ом)
Рассеяние мощности< 0,6 Вт (24 В постоянного тока / 20 мА / 600 Ом)
Потребляемая мощность (выход активен)< 0,8 Вт (24 В постоянного тока / 20 мА / 600 Ом)
Описание входаАктивный токовый вход, искробезопасный
Количество входов1
Входной сигналТекущий
Текущий входной сигнал4 мА ... 20 мА
Текущее ограничение23,5 мА
Напряжение питания передатчика> 16 В (20 мА)
Поляризация и защита от перенапряженияДа
Диапазон сигналов недогрузки/перегрузки0 мА ... 23 мА (расширенный диапазон передачи для диагностики)
Описание входаПассивный токовый вход, искробезопасный
Количество входов1
Текущий входной сигнал0 мА ... 20 мА
Падение напряжения< 3,5 В (в режиме входного изолирующего усилителя)
Диапазон сигналов недогрузки/перегрузки0 мА ... 24 мА (500 Ом)
Описание выходаТоковый выход (активный и пассивный)
Количество выходов1
Текущий выходной сигнал4 мА ... 20 мА (активный)
Нагрузка/выходной ток нагрузки<= 600 Ом (20 мА)
Выходная пульсация< 20 мВ среднеквадратичное значение
Поведение выхода в случае ошибки0 mA (Кабель break in the input)
Диапазон сигналов недогрузки/перегрузки0 мА ... 24 мА (расширенный диапазон передачи для диагностики)
Описание выходаТоковый выход (активный и пассивный)
Текущий выходной сигнал0 мА ... 20 мА (активный)
Нагрузка/выходной ток нагрузки<= 600 Ом (20 мА)
Выходная пульсация< 20 мВ среднеквадратичное значение
Поведение выхода в случае ошибки0 mA (Кабель break in the input)
Диапазон сигналов недогрузки/перегрузки0 мА ... 22,5 мА (расширенный диапазон передачи для диагностики)
Способ подключенияШтекерное соединение
Количество соединений1
Количество позиций11
Взрывозащищенная установка (EPL)ГК
Цепи Ex i (EPL)[Га]
Макс. выходное напряжение U о25,2 В
Макс. выходной ток I о93 мА
Макс. выходная мощность P o587 МВт
Максимальное безопасное напряжение U м121 В переменного/постоянного тока (<= 2000 м)
I (простая схема): Макс. внешняя индуктивность L o / Макс. внешняя емкость C o40 мГн / 4,8 мкФ
IIA (простая схема): Макс. внешняя индуктивность L o / Макс. внешняя емкость C o26 мГн / 2,9 мкФ
IIB (простая схема): Макс. внешняя индуктивность L o / Макс. внешняя емкость C o14 мГн / 817 нФ
IIC (простая схема): Макс. внешняя индуктивность L o / Макс. внешняя емкость C o3 мГн / 104 нФ
IIA (смешанный контур): Макс. внешняя индуктивность L o / Макс. внешняя емкость C o26 мГн/467 нФ, 20 мГн/567 нФ, 1 мГн/627 нФ, 0,5 мГн/717 нФ, 0,1 мГн/1,1 мкФ, 0,005 мГн/2,9 мкФ
IIB/III (смешанный контур): Макс. внешняя индуктивность L o / Макс. внешняя емкость C o16 мГн/367 нФ, 500 мкГн/507 нФ, 200 мкГн/657 нФ, 100 мкГн/817 нФ
IIC (смешанный контур): Макс. внешняя индуктивность L o / Макс. внешняя емкость C o2,2 мГн/44 нФ, 2 мГн/46 нФ, 1 мГн/60 нФ, 500 мкГн/77 нФ, 200 мкГн/104 нФ
I (смешанный контур): Макс. внешняя индуктивность L o / Макс. внешняя емкость C o37 мГн/537 нФ, 0,35 мГн/1 мкФ, 0,009 мГн/2,9 мкФ, 0,001 мкГн/4,15 мкФ
Входное напряжение U i<= 30 В
Входной ток I i<= 150 мА
Макс. внутренняя индуктивность L iнезначительный
Макс. внутренняя емкость C iнезначительный
Максимальное безопасное напряжение U м121 В переменного/постоянного тока (<= 2000 м)
Поддерживаемые протоколыHART-прозрачный
Отображение статусаЗеленый светодиод (напряжение питания)
Ширина10,3 мм
Высота80,1 мм
Глубина136 мм
Цветсерый (RAL 7042)
Класс воспламеняемости согласно UL 94.V0 (корпус)
Материал корпусаПА 6.6-ФР
Степень защитыIP20
Температура окружающей среды (рабочая)-40 °С ... 70 °С
Температура окружающей среды (хранение/транспортировка)-40 °С ... 85 °С
Допустимая влажность (эксплуатация)5 % ... 95 % (без конденсации)
Диапазон высот> 2000 м... 3000 м
Температура окружающей среды (рабочая)-40 °С ... 63 °С
Номинальное напряжение изоляции150 В, среднеквадратичное значение (вход/выход/питание)
ИзоляцияДвойная/усиленная изоляция
Диапазон высот> 3000 м... 4000 м
Температура окружающей среды (рабочая)-40 °С ... 56 °С
Номинальное напряжение изоляции150 В, среднеквадратичное значение (вход/выход/питание)
ИзоляцияДвойная/усиленная изоляция
Диапазон высот> 4000 м... 5000 м
Температура окружающей среды (рабочая)-40 °С ... 49 °С
Номинальное напряжение изоляции150 В, среднеквадратичное значение (вход/выход/питание)
ИзоляцияДвойная/усиленная изоляция
Диапазон высот> 2000 м... 3000 м
Температура окружающей среды (рабочая)-40 °С ... 63 °С
Номинальное напряжение изоляции150 В, среднеквадратичное значение (вход/выход, источник питания)
Диапазон высот> 3000 м... 4000 м
Температура окружающей среды (рабочая)-40 °С ... 56 °С
Номинальное напряжение изоляции60 В, среднеквадратичное значение (вход/выход, источник питания)
Диапазон высот> 4000 м... 5000 м
Температура окружающей среды (рабочая)-40 °С ... 49 °С
Номинальное напряжение изоляции60 В, среднеквадратичное значение (вход/выход, источник питания)
Диапазон высот> 2000 м... 3000 м
Температура окружающей среды (рабочая)-40 °С ... 63 °С
Номинальное напряжение изоляции162 В, среднеквадратичное значение (вход/выход/питание)
Диапазон высот> 3000 м... 4000 м
Температура окружающей среды (рабочая)-40 °С ... 56 °С
Номинальное напряжение изоляции60 В, среднеквадратичное значение (вход/выход/питание)
Диапазон высот> 4000 м... 5000 м
Температура окружающей среды (рабочая)-40 °С ... 49 °С
Номинальное напряжение изоляции60 В, среднеквадратичное значение (вход/выход/питание)
СертификатCE-совместимый
Примечаниеи EN 61326
Идентификация? I (M1) [Ex ia Ma] I
СертификатБВС 08 АТЕХ Е 054Х
Идентификация[Экс иа Ма] Я
СертификатМЭКЕх БВС 08.0016X
Идентификация[Ex ia Ga] IIC
Сертификат2022122316115973
ИдентификацияУЛ 61010-1
СертификатE330267
Идентификация2
Сертификат1435.ИМ.131623/19
Идентификация3
ИдентификацияISA S71.04.2013 G3 Жесткая группа А
Режим работыИспользование в помещении
Электромагнитная совместимостьСоответствие директиве ЭМС
ПомехоустойчивостьЭН 61000-6-2
ПримечаниеПри воздействии помех могут быть минимальные отклонения.
Стандарты/правилаЭН 61000-6-4
ОбозначениеЭлектромагнитное радиочастотное поле
Стандарты/правилаЭН 61000-4-3
Типичное отклонение от конечного значения диапазона измерения1 %
ОбозначениеБыстрые переходные процессы (всплеск)
Стандарты/правилаЭН 61000-4-4
Типичное отклонение от конечного значения диапазона измерения1 %
ОбозначениеКондуктивные помехи
Стандарты/правилаЭН 61000-4-6
Типичное отклонение от конечного значения диапазона измерения1 %
Электрическая изоляция3-сторонняя изоляция
Стандарты/правилаГБ/Т 3836,1
Тип крепленияВставной монтаж
Монтажное положениелюбой
Номер позиции1085761
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажгенеральный директор
Ключ продуктаДК1251
GTIN4055626874647
Номер таможенного тарифа85437090
Страна происхожденияИнформация о стране происхождения предоставляется при доставке.
ЭКЛАСС-13.027210120
ЭКЛАСС-15.027210120
ЭТИМ 10.0EC002653
СПСК 21.039121008
Соответствует требованиям ЕС RoHS к веществамДа
Освобождение7(а), 7(в)-I
Экологичный период использования (EFUP)EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)Свинец (CAS: 7439-92-1)
