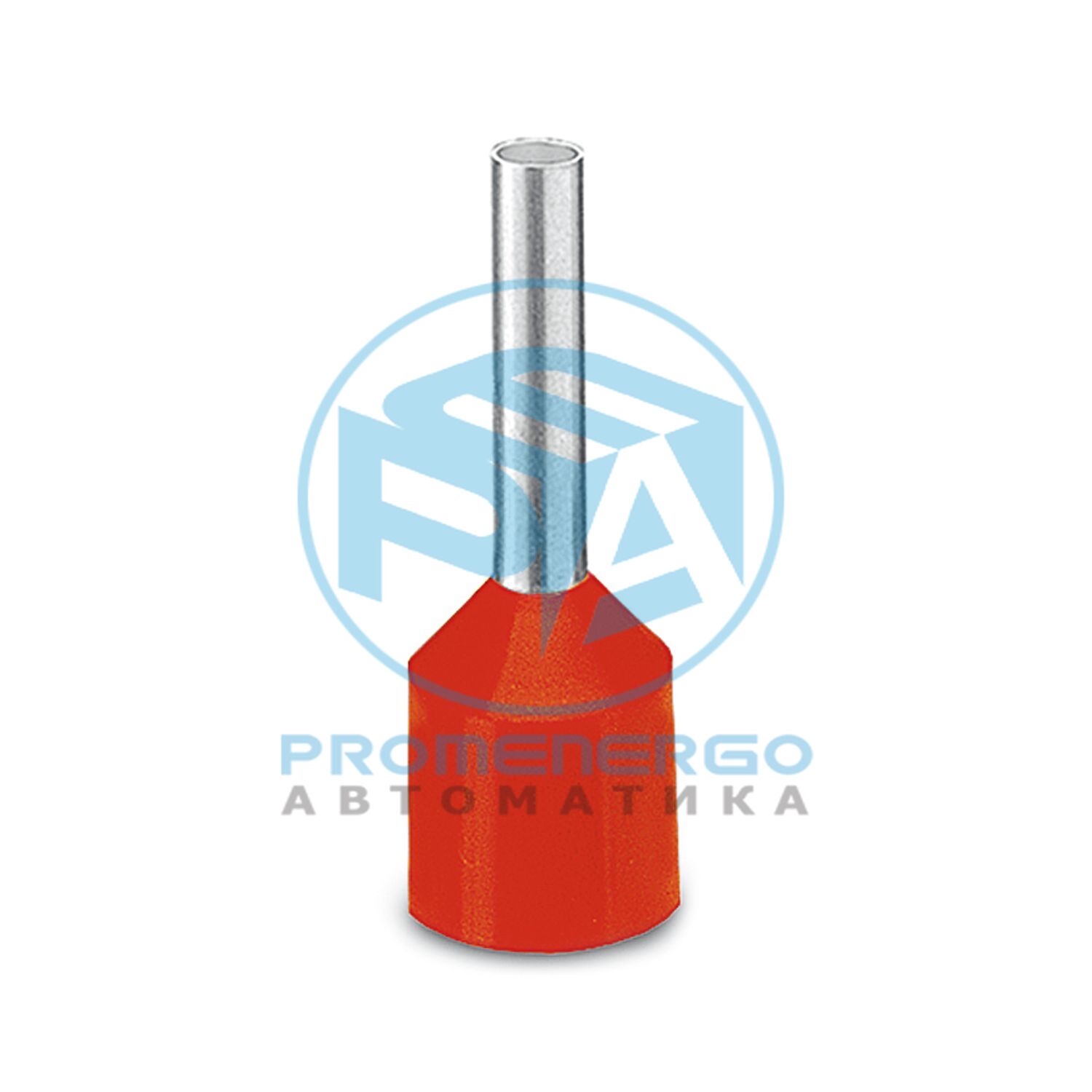

AI-XL 10-12 RD - наконечник

Наконечник, Длина контакта: 12 мм, Длина гильзы: 24 мм, цвет: красный

Технические характеристики

Тип продуктаКабель end sleeve
Категория проводникамногожильные жилы класса 2, 5, 6/В, С, К, М
Свойство продуктаПодходит для кабелей с защитой от короткого замыкания (NSGAF?U) благодаря значительно увеличенному диаметру муфты.
Сечение гибкого провода макс.10 мм2
Сечение проводника AWG макс.8
Длина зачистки18 мм

Габаритный чертеж

Длина Рукава24 мм
Длина диапазона контакта12 мм
Максимальная длина зачистки18 мм
Диаметр наконечника4,6 мм
Толщина стенки втулки0,2 мм
Толщина изоляционного воротника0,3 мм
Внутренние размеры изоляционного воротника10,2 мм
Цветкрасный (RAL 3001)
МатериалCU-DHP
Класс воспламеняемости согласно UL 94.полупансион
Покрытиегальванически луженый
Характеристики поверхностилуженый
Компонентыне содержит силикона и галогенов
Длина Рукава24 мм
Оптимальная температура окружающей среды (хранение/транспортировка)23,00 °C 50,00 % Рекомендуется хранить в сухом и темном месте в оригинальной упаковке.
Постоянная температура105 °C (-40 °C без нагрузки / 0 °C при динамической нагрузке)
Кратковременная температура120 °С
Дизайн по стандартуУЛ 486Ф-Е
Номер позиции3201958
Упаковочная единица100 шт.
Минимальный объем заказа100 шт.
Ключ продажлучший друг
Ключ продуктаBH341S
GTIN4017918117405
Вес за штуку (включая упаковку)0,672 г
Вес за штуку (без упаковки)0,63 г
Номер таможенного тарифа85369010
Страна происхожденияDE
ЭКЛАСС-13.027400201
ЭКЛАСС-15.027400201
ЭТИМ 10.0EC000005
СПСК 21.027121700
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
CO2e кг0,015 кг CO2-экв.
