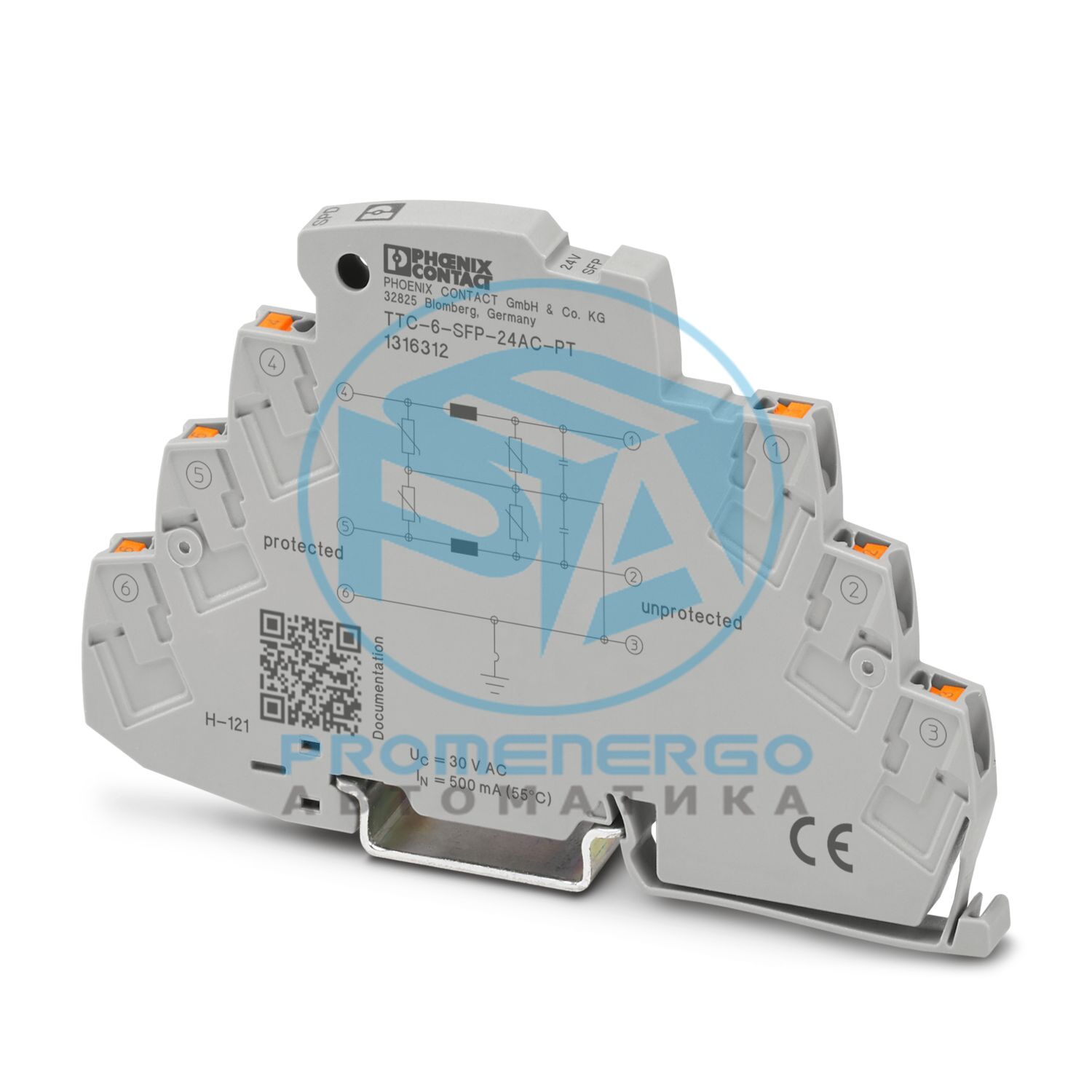

TTC-6-SFP-24AC-PT - Устройство защиты от перенапряжения фильтра ЭМС
Защита от перенапряжения с функцией фильтра для 2-проводной цепи плавающего сигнала, например, токовая петля 0(4) ... 20 мА, HART-совместимая.
Технические характеристики
| Тип продукта | ЭМС-фильтры |
|---|
| Семейство продуктов | ТЕРМИТРАБ полный |
|---|
| Классификация испытаний МЭК | С1 |
|---|
| Тип | Модуль DIN-рейки, цельный |
|---|
| Категория перенапряжения | III |
|---|
| Степень загрязнения | 2 |
|---|
| Номинальное напряжение U N | 24 В постоянного тока |
|---|
| Способ подключения | Соединение push-in |
|---|
| Сечение провода гибкое | 0,2 мм2 ... 2,5 мм2 |
|---|
| Сечение проводника жесткое | 0,2 мм2 ... 2,5 мм2 |
|---|
| Сечение проводника AWG | 24 ... 14 |
|---|
Габаритный чертеж
| Ширина | 6,2 мм +0,1 мм |
|---|
| Высота | 105,8 мм |
|---|
| Глубина | 69,5 мм (включая DIN-рейку 7,5 мм) |
|---|
| Цвет | серый (RAL 7042) |
|---|
| Класс воспламеняемости согласно UL 94. | В-0 |
|---|
| Изоляционный материал | ПБТ |
|---|
| Материал корпуса | ПБТ |
|---|
| Открытая боковая панель | Нет |
|---|
| Номинальное напряжение U N | 24 В постоянного тока |
|---|
| Максимальное длительное рабочее напряжение U C | 38 В постоянного тока |
|---|
| Номинальный ток | 500 мА |
|---|
| Рабочий эффективный ток I C при U C | <= 0,1 мкА |
|---|
| Ток защитного проводника I PE | <= 10 мкА |
|---|
| Номинальный ток разряда I n (8/20) мкс (фаза-земля) | 350 А |
|---|
| Общий ток разряда I Всего (8/20) мкс | 700 А |
|---|
| Уровень защиты по напряжению U p (фаза-земля) | <= 80 В (C1 - 0,5 кВ/250 А) |
|---|
| Время срабатывания t A (провод-земля) | <= 25 нс |
|---|
| Входное затухание aE, сим. | тип. 0,3 дБ (<= 50 кГц/150 Ом) |
|---|
| Входное затухание aE, асимм. | тип. 0,3 дБ (<= 30 кГц/50 Ом) |
|---|
| Частота среза fg (3 дБ), сим. в системе 50 Ом | тип. 85 кГц |
|---|
| Частота среза fg (3 дБ), сим. в системе 150 Ом | тип. 95 кГц |
|---|
| Частота среза fg (3 дБ), асимм. (PE) в системе 50 Ом | тип. 100 кГц |
|---|
| Емкость (Ядро-Земля) | 50 нФ (+/-30 %) |
|---|
| Индуктивность последовательно | 100 мкГн (+/-30 %) |
|---|
| Сопротивление на пути | тип. 0,35 Ом |
|---|
| Сообщение о неисправности защиты от перенапряжения | никто |
|---|
| Макс. необходим резервный предохранитель | 500 мА (ФФ) |
|---|
| Импульсная прочность (линия-линия) | С3 - 20 А |
|---|
| Импульсная стойкость (линия-земля) | С1 - 0,5 кВ/250 А |
|---|
| Степень защиты | IP20 |
|---|
| Температура окружающей среды (рабочая) | -40 °С ... 85 °С |
|---|
| Температура окружающей среды (хранение/транспортировка) | -40 °С ... 85 °С |
|---|
| Высота | <= 4000 м (над уровнем моря) |
|---|
| Допустимая влажность (эксплуатация) | 5 % ... 95 % |
|---|
| Стандарты/спецификации | ЕН 60939-1 |
|---|
| Примечание | 2011 |
|---|
| Стандарты/спецификации | ЕН 60939-2 |
|---|
| Примечание | 2006 |
|---|
| Стандарты/спецификации | ЕН 61643-21 |
|---|
| Примечание | 2001 + А1:2009 + А2:2013 |
|---|
| Стандарты/спецификации | МЭК 61643-21 |
|---|
| Примечание | 2000 г. + исправление 2001 г. + A1:2008, измененное + A2:2012 |
|---|
| Тип крепления | DIN-рейка: TH 35 - 7,5 мм |
|---|
| Номер позиции | 1316312 |
|---|
| Упаковочная единица | 1 шт. |
|---|
| Минимальный объем заказа | 1 шт. |
|---|
| Ключ продаж | Калифорния |
|---|
| Ключ продукта | CLC142 |
|---|
| GTIN | 4063151598587 |
|---|
| Вес за штуку (включая упаковку) | 34,7 г |
|---|
| Вес за штуку (без упаковки) | 34,7 г |
|---|
| Номер таможенного тарифа | 85363010 |
|---|
| Страна происхождения | DE |
|---|
| ЭКЛАСС-13.0 | 27420290 |
|---|
| ЭКЛАСС-15.0 | 27420208 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
| CO2e кг | 1665 кг CO2-экв. |
|---|
