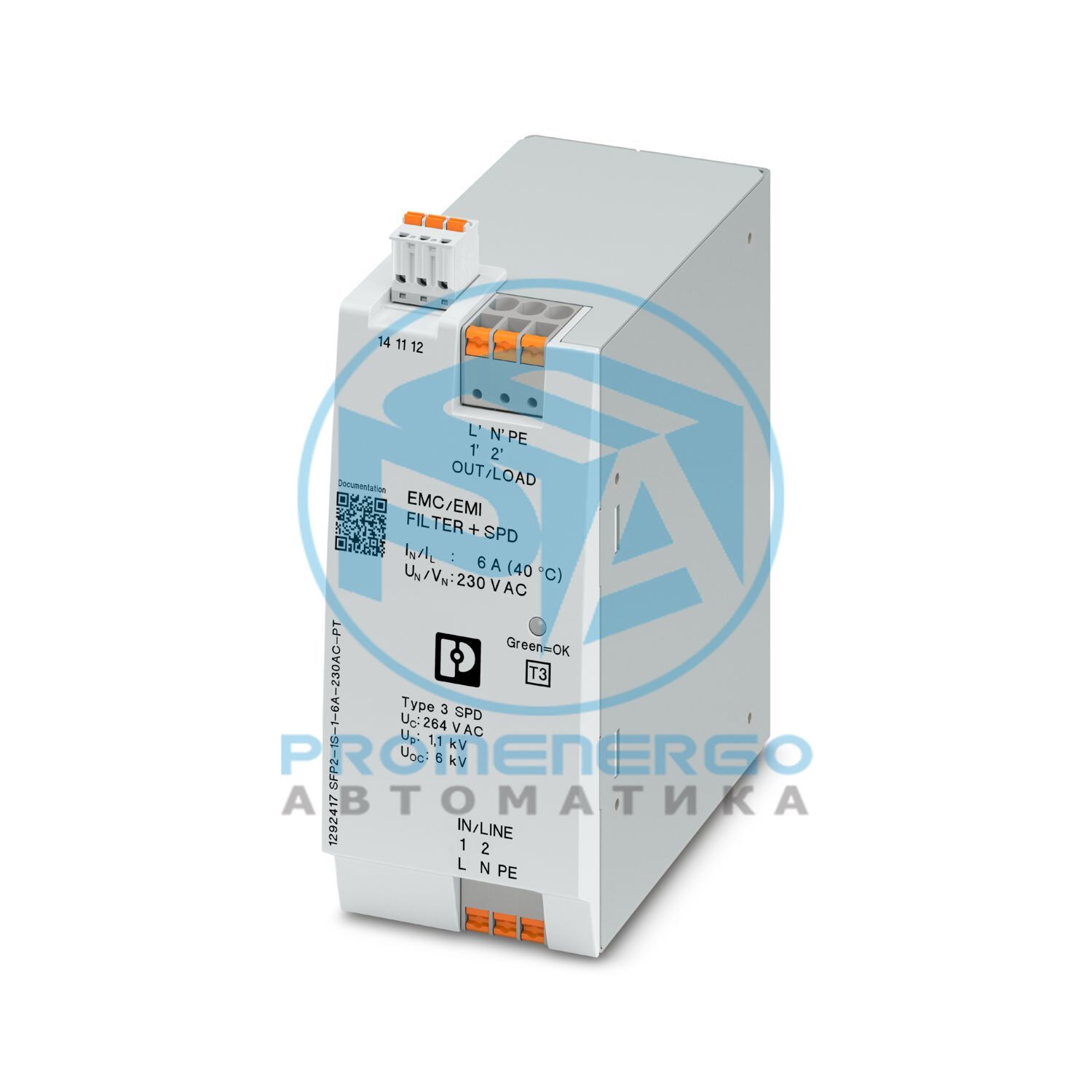

SFP2-1S-1-6A-230AC-PT - устройство защиты от перенапряжения фильтра ЭМС
SFP2-1S-1-6A-230AC-PT - устройство защиты от перенапряжения фильтра ЭМС
Фильтр ЭМС (сетевой фильтр) для однофазных сетей переменного тока, для монтажа на NS 35, встроенное устройство защиты от перенапряжения (УЗП типа 3), номинальное напряжение: 230 В переменного тока, номинальный ток: 6 А
Технические характеристики
Примечание
Только для использования в системах IT между L-PE, если открытые токопроводящие части оборудования низковольтной электроустановки подключены к системе заземления трансформаторной подстанции. (общее заземление высоковольтной трансформаторной подстанции и открытых проводящих частей низковольтной потребительской установки. RE = RA в соответствии с IEC 60364-4-44:2007, рисунок 44.A1 и таблица 44.A1).
Тип продукта
ЭМС-фильтры
Система электропитания МЭК
ТН
Тип
Модуль DIN-рейки, цельный
Количество позиций
2
Сообщение о неисправности защиты от перенапряжения
Оптический, дистанционный индикаторный контакт
Категория перенапряжения
III
Степень загрязнения
2
Классификация испытаний МЭК
Т3
Тип EN
Т3
Количество портов
Два
Максимальная рассеиваемая мощность для номинального состояния
<= 2,5 Вт
Имя соединения
Контакт дистанционного индикатора неисправности
Функция переключения
Переменный контакт
Рабочее напряжение
12 В переменного тока ... 250 В переменного тока
Рабочий ток
100 мА переменного тока ... 1 А переменного тока
Способ подключения
Соединение push-in
Сечение провода гибкое
0,5 мм2 ... 6 мм2
Сечение проводника жесткое
0,5 мм2 ... 4 мм2
Сечение проводника AWG
20 ... 10
Габаритный чертеж
Ширина
60 мм
Высота
130 мм
Глубина
133 мм
Цвет
светло-серый (RAL 7035)
Класс воспламеняемости согласно UL 94.
В-0
Изоляционный материал
ПК
Материал корпуса
ПК-GF10
Открытая боковая панель
Нет
Режим защиты
Л-Н
Номинальное напряжение U N
240 В переменного тока (ТН)
Номинальная частота f Н
50 Гц (60 Гц)
Максимальное длительное рабочее напряжение U C
264 В переменного тока
Номинальный ток нагрузки I L
6 А (70 °С)
Ток защитного проводника I PE
<= 0,5 мА
Опорное испытательное напряжение U REF
264 В переменного тока
Комбинированная волна U OC
6 кВ
Уровень защиты по напряжению U p
<= 1 кВ
Поведение TOV в U T (L-N)
457 В переменного тока (5 с/режим выдержки)
Поведение ТОВ в У Т (Л-ПЭ)
457 В переменного тока (5 с/режим выдержки)
Поведение ТОВ в У Т (Н-ПЭ)
1200 В переменного тока (200 мс / режим безопасного отказа)
Время отклика t A
<= 100 нс
Емкость (Л-Н)
2x 1 мкФ +/-20 % (X2-250 В)
Емкость (L-PE)
2,2 нФ +/-20 % (Y2-250 В)
Емкость (N-PE)
2,2 нФ +/-20 % (Y2-250 В)
Макс. необходим резервный предохранитель
6 А (MCB С)
Входное затухание aE, сим.
20 дБ (>= 100 кГц/50 Ом)
Входное затухание aE, асимм.
30 дБ (>= 1 МГц/50 Ом)
Номинальный ток короткого замыкания I SCCR
6 кА переменного тока
Разрядное сопротивление
940 кОм (+/-1 %)
Степень защиты
IP20
Температура окружающей среды (рабочая)
-40 °С ... 70 °С
Температура окружающей среды (хранение/транспортировка)
EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
