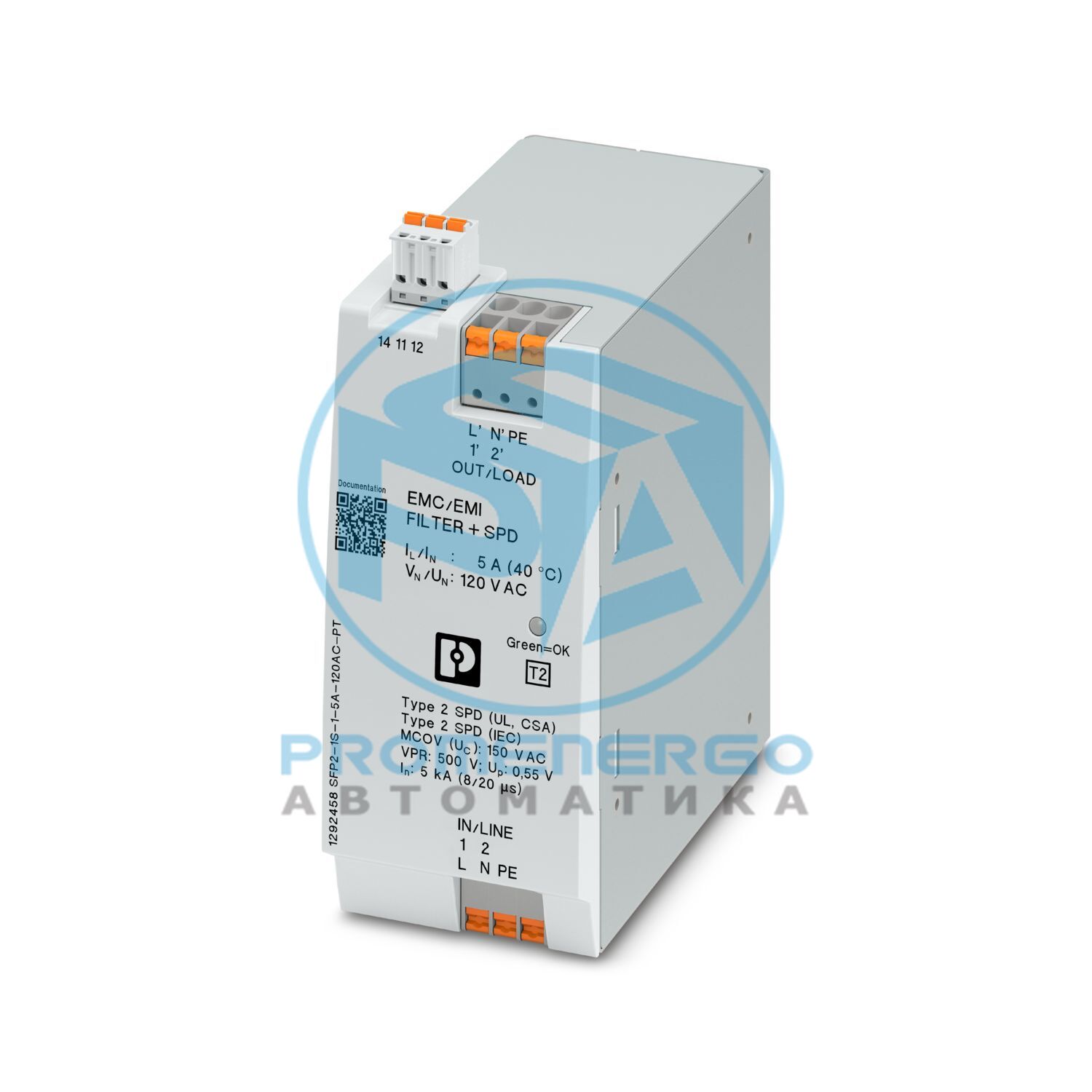

SFP2-1S-1-5A-120AC-PT - устройство защиты от перенапряжения фильтра ЭМС
SFP2-1S-1-5A-120AC-PT - устройство защиты от перенапряжения фильтра ЭМС
Фильтр ЭМС (сетевой фильтр) для однофазных сетей переменного тока, для монтажа на NS 35, встроенное устройство защиты от перенапряжения (UL Type 2CA SPD, IEC Type 2 SPD), номинальное напряжение: 120 В переменного тока, номинальный ток: 5 А
Технические характеристики
Примечание
Только для использования в системах IT между L-PE, если открытые токопроводящие части оборудования низковольтной электроустановки подключены к системе заземления трансформаторной подстанции. (общее заземление высоковольтной трансформаторной подстанции и открытых проводящих частей низковольтной потребительской установки. RE = RA в соответствии с IEC 60364-4-44:2007, рисунок 44.A1 и таблица 44.A1).
Тип продукта
ЭМС-фильтры
Система электропитания МЭК
ТН
Тип
Модуль DIN-рейки, цельный
Количество позиций
2
Сообщение о неисправности защиты от перенапряжения
Оптический, дистанционный индикаторный контакт
Категория перенапряжения
III
Степень загрязнения
2
Классификация испытаний МЭК
Т2
Тип EN
Т2
Количество портов
Два
Максимальная рассеиваемая мощность для номинального состояния
<= 1 Вт
Имя соединения
Контакт дистанционного индикатора неисправности
Функция переключения
Переменный контакт
Рабочее напряжение
12 В переменного тока ... 250 В переменного тока
Рабочий ток
100 мА переменного тока ... 1 А переменного тока
Способ подключения
Соединение push-in
Сечение провода гибкое
0,5 мм2 ... 6 мм2
Сечение проводника жесткое
0,5 мм2 ... 4 мм2
Сечение проводника AWG
20 ... 10
Габаритный чертеж
Ширина
60 мм
Высота
130 мм
Глубина
133 мм
Цвет
светло-серый (RAL 7035)
Класс воспламеняемости согласно UL 94.
В-0
Изоляционный материал
ПК
Материал корпуса
ПК-GF10
Открытая боковая панель
Нет
Режим защиты
Л-Н
Номинальное напряжение U N
120 В переменного тока (ТН)
Номинальная частота f Н
50 Гц (60 Гц)
Максимальное длительное рабочее напряжение U C
150 В переменного тока
Номинальный ток нагрузки I L
5 А (70 °С)
Ток защитного проводника I PE
<= 0,5 мА
Опорное испытательное напряжение U REF
132 В переменного тока
Номинальный ток разряда I n (8/20) мкс
5 кА
Уровень защиты по напряжению U p
<= 0,6 кВ
Поведение TOV в U T (L-N)
229 В переменного тока (5 с/режим выдержки)
Поведение ТОВ в У Т (Л-ПЭ)
229 В переменного тока (5 с/режим выдержки)
Поведение ТОВ в У Т (Н-ПЭ)
1200 В переменного тока (200 мс / режим безопасного отказа)
Время отклика t A
<= 100 нс
Емкость (Л-Н)
2x 1 мкФ +/-20 % (X2-250 В)
Емкость (L-PE)
3,3 нФ +/-20 % (Y2-250 В)
Емкость (N-PE)
3,3 нФ +/-20 % (Y2-250 В)
Макс. необходим резервный предохранитель
10 А (MCB C)
Входное затухание aE, сим.
20 дБ (>= 100 кГц/50 Ом)
Входное затухание aE, асимм.
30 дБ (>= 1 МГц/50 Ом)
Номинальный ток короткого замыкания I SCCR
6 кА переменного тока
Разрядное сопротивление
940 кОм (+/-1 %)
Степень защиты
IP20
Температура окружающей среды (рабочая)
-40 °С ... 70 °С
Температура окружающей среды (хранение/транспортировка)
EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
