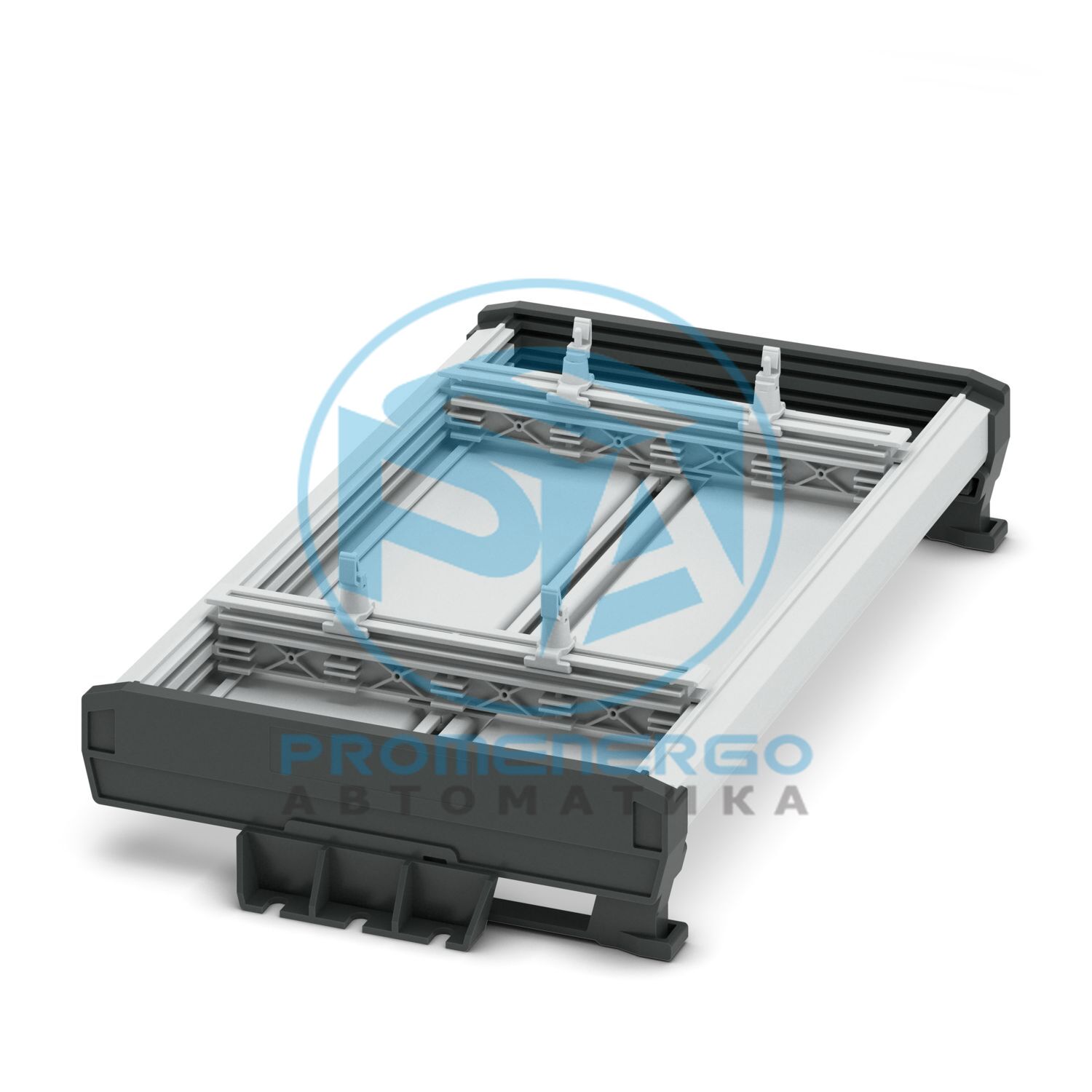

Настраиваемая система держателей печатных плат. Возможна установка на профиль UM-BASIC/PRO 122 от Phoenix Contact. Подходит для размещения печатных плат различных размеров благодаря защелкивающемуся механизму или винтовому соединению. Совместим с печатными платами, которые в стандартной комплектации направляются по профилю. В комплект входит профиль УМ-ПРО шириной 122 мм, длиной 220 мм и приспособлением для панельного монтажа.
Технические характеристики
Рекомендация
Дополнительную информацию и подробные размеры можно найти в зоне загрузки.
Примечание по сборке
Если плата крепится саморезом в распорной втулке, а не в крепеже, момент затяжки составляет макс. В центре траверсы допускается 0,25 Нм и к краю 0,45 Нм.
Тип продукта
Комплект штабелируемых корпусов
Тип корпуса
Профильный корпус
Тип корпуса
Корпуса из экструдированного профиля
Серия корпуса
УМ-ПРО
Семейство продуктов
УМ-ПРО 122 ЕВА
Ширина
259 мм
Высота
58,2 мм
Глубина от верхнего края DIN-рейки
50,7 мм
Толщина печатной платы
1,4 мм...1,8 мм
Цвет (корпус)
светло-серый (RAL 7035)
Цвет (Боковая панель корпуса)
черный (RAL 9005)
Материал
Пенсильвания
Класс воспламеняемости согласно UL 94.
В0
Изоляционный материал
Пенсильвания
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,15 мм (10 Гц...58,1 Гц)
Ускорение
2г (58,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-11:2021-10
Температура
850 °С
Время воздействия
30 с
Спецификация
МЭК 60695-10-2:2014-02
Температура
125 °С
Продолжительность теста
1 час
Сила
20 Н
Спецификация
МЭК 60068-2-31:2008-05
Высота падения
50 см
Частота
10
Спецификация
МЭК 60068-2-27:2008-02
Форма импульса
Полусинусоидальный
Ускорение
15 г
Продолжительность шока
11 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Спецификация
ВДМА 24364:2018-05
Результат
Тест пройден
Макс. IP-код для достижения
IP20
Температура окружающей среды (рабочая)
-40 °C ... 105 °C (в зависимости от рассеиваемой мощности)
Температура окружающей среды (хранение/транспортировка)
