ME PLC 40 B BUS 10/10 GY7035 - монтаж основания корпуса
ME PLC 40 B BUS 10/10 GY7035 - монтаж основания корпуса

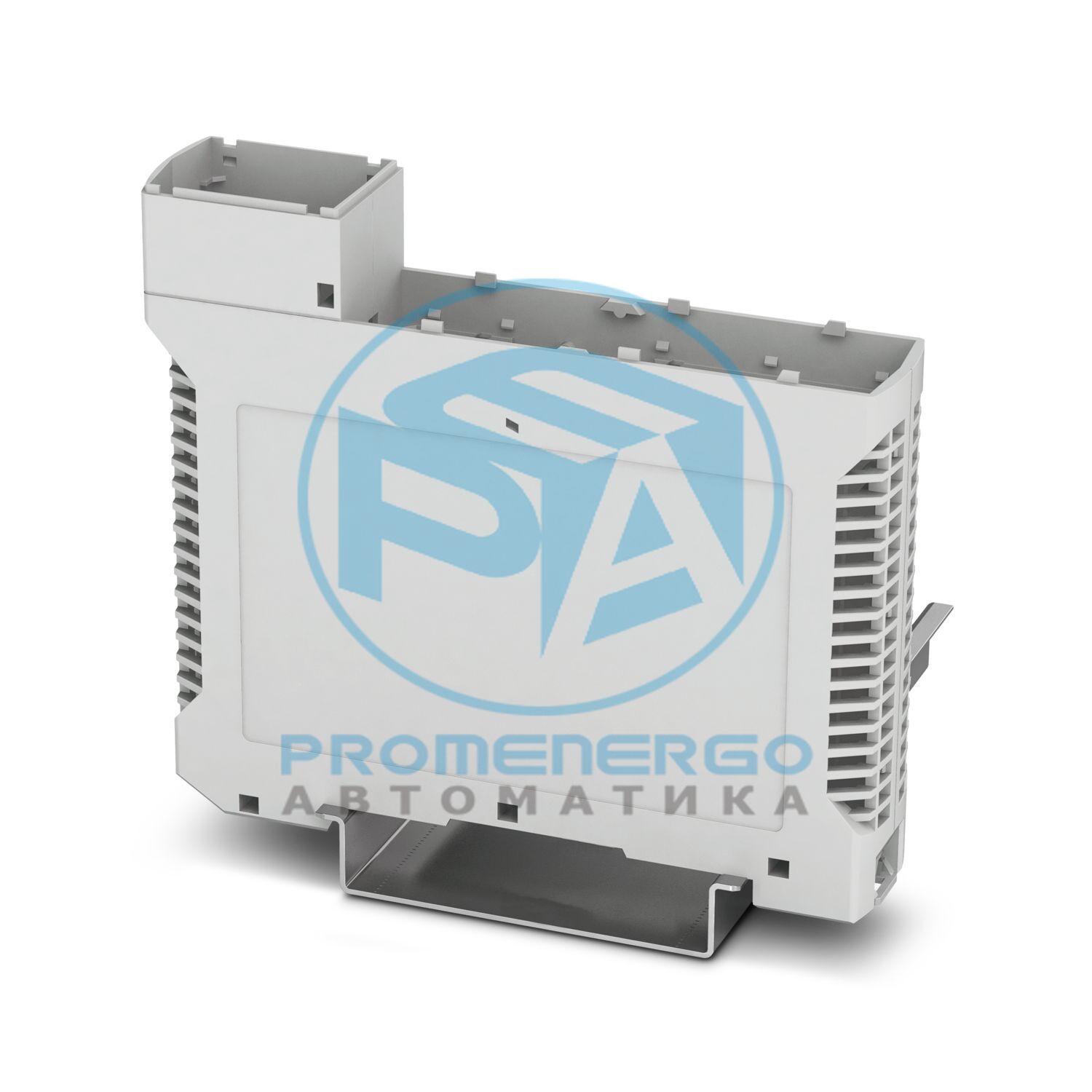

Корпус для DIN-рейки, Нижняя часть корпуса с металлической защелкой, для шинного соединителя 10/10, ширина: 39,7 мм, высота: 180,1 мм, глубина: 137,7 мм, цвет: светло-серый (аналог RAL 7035), перемычка: шинный соединитель для DIN-рейки (опция), количество позиций поперечного соединителя: 10
Технические характеристики
Примечание по сборке
Пожалуйста, ознакомьтесь с указаниями по применению в области загрузки.
Тип продукта
Нижняя часть корпуса
Тип корпуса
Корпус на DIN-рейке
Серия корпуса
МЕ ПЛК
Семейство продуктов
МЕ ПЛК 40
Макс. количество позиций
36 (шаг: 5 мм)
Наличие вентиляционных отверстий
да
Габаритный чертеж
Ширина
39,7 мм
Высота
180,1 мм
Глубина
137,7 мм
Глубина от верхнего края DIN-рейки
131,1 мм
Глубина от верхнего края DIN-рейки до точки опоры в верхней части
108 мм
Толщина печатной платы
1,4 мм...1,8 мм
Цвет (нижняя часть корпуса)
светло-серый (RAL 7035)
Материал
ПК
Класс воспламеняемости согласно UL 94.
В0
CTI согласно IEC 60112
225
Макс. IP-код для достижения
IP20
Температура окружающей среды (рабочая)
-40 °C ... 105 °C (в зависимости от рассеиваемой мощности)
Температура окружающей среды (хранение/транспортировка)
