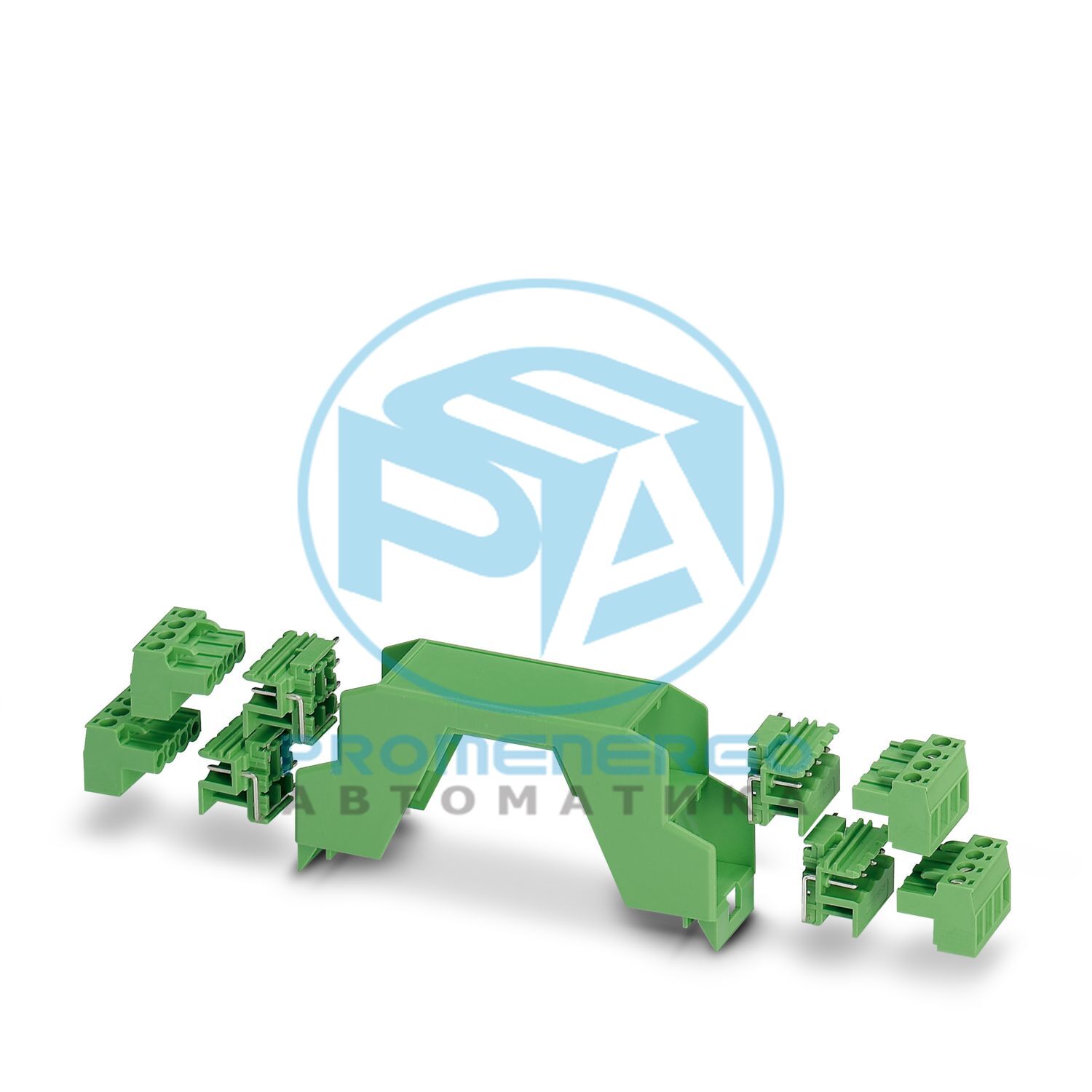

Корпус для DIN-рейки, комплект состоит из верхней части корпуса, 4 разъемов для печатных плат (4-контактных) и 4 клемм для печатных плат с винтовыми зажимами (4-контактных), ширина: 22,6 мм, высота: 99 мм, глубина: 45,85 мм, цвет: зеленый (аналогично RAL 6021)
Технические характеристики
Примечание по сборке
Пожалуйста, ознакомьтесь с указаниями по применению в области загрузки.
Тип продукта
Верхняя часть корпуса
Тип корпуса
Корпус на DIN-рейке
Тип корпуса
Модульные корпуса
Серия корпуса
МНЕ
Семейство продуктов
МНЕ 22,5..
Количество позиций
16
Макс. количество позиций
16 (шаг: 5 мм)
Количество строк
2
Количество (Отверстия для подключения)
4
Наличие вентиляционных отверстий
нет
Жилье Анзал дер Этаген (Макро)
2 (обе стороны)
Способ подключения
Винтовое соединение с натяжной втулкой
Габаритный чертеж
Ширина
22,6 мм
Высота
99 мм
Глубина
45,85 мм
Глубина от опорной поверхности основания
38,5 мм
Толщина печатной платы
1,4 мм...1,8 мм
Цвет (верхняя часть корпуса)
зеленый (RAL 6021)
Материал Верхняя часть корпуса
Пенсильвания
Класс воспламеняемости согласно UL 94.
В0
CTI согласно IEC 60112
600
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,15 мм (10 Гц...58,1 Гц)
Ускорение
2г (58,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-11:2014-02
Температура
850 °С
Время воздействия
30 с
Спецификация
МЭК 60695-10-2:2014-02
Температура
125 °С
Продолжительность теста
1 час
Сила
20 Н
Спецификация
МЭК 60998-1:2002-12
Высота падения
50 см
Частота
10
Спецификация
МЭК 60068-2-27:2008-02
Форма импульса
Полусинусоидальный
Ускорение
15 г
Продолжительность шока
11 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Спецификация
МЭК 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08
Макс. IP-код для достижения
IP20
Температура окружающей среды (рабочая)
-40 °C ... 105 °C (в зависимости от рассеиваемой мощности)
Температура окружающей среды (хранение/транспортировка)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
