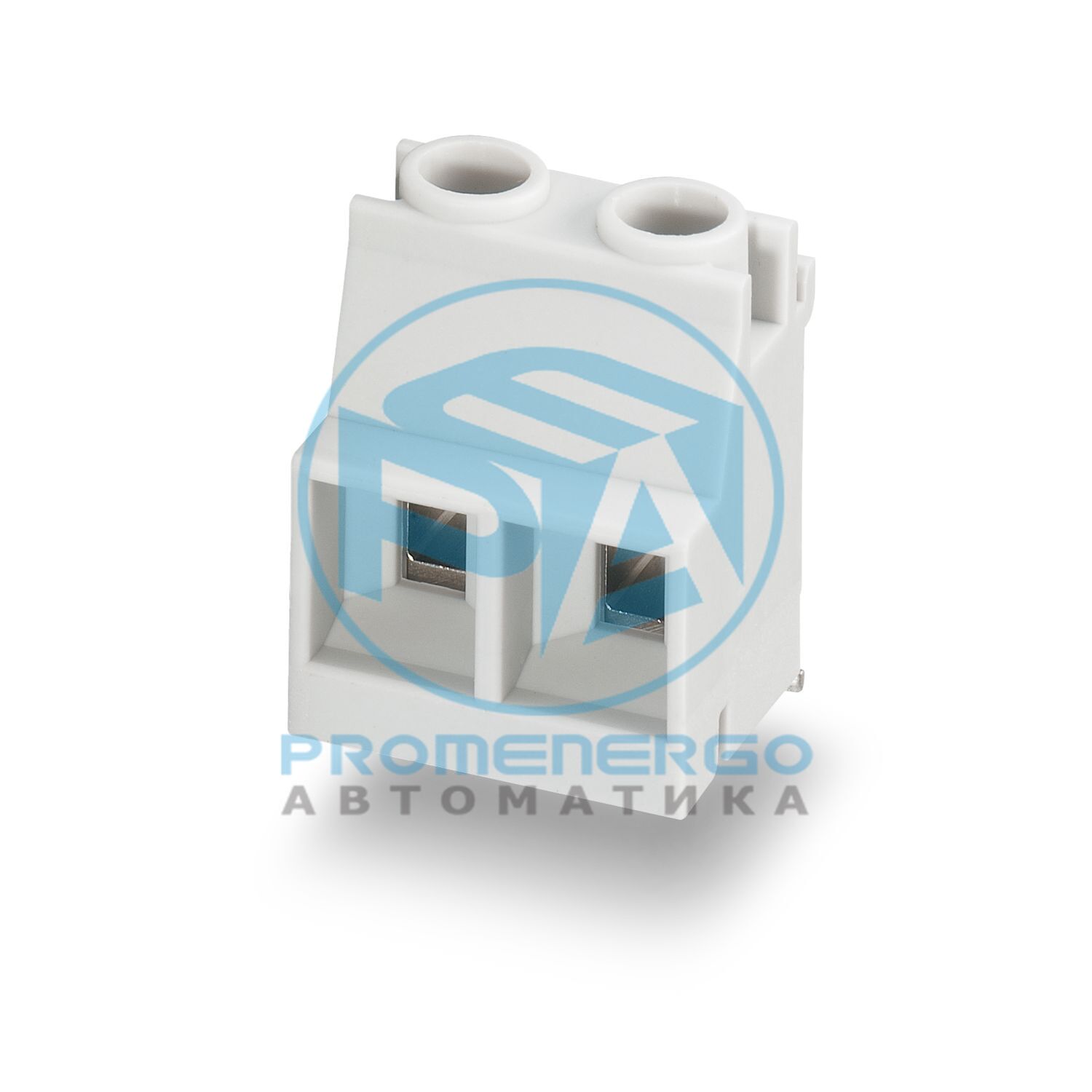

Клемма для печатной платы, номинальный ток: 24 А, номинальное напряжение (III/2): 630 В, номинальное сечение: 2,5 мм 2 , количество рядов: 1, количество позиций в ряду: 2, ассортимент продукции: MKDSO 2,5 HV/..-R, шаг: 7,5 мм, метод подключения: Винтовое соединение с натяжной муфтой, монтаж: Пайка волной, направление подключения проводника/платы: 0 °, цвет: светло-серый, Штырь Компоновка: Линейное расположение выводов, Вывод под пайку [P]: 2,25 мм, Количество выводов под пайку на каждый потенциал: 1. Изделие с выводом выводов на правой стороне.
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
МКДСО 2,5 В/..-Р
Количество позиций
2
Подача
7,5 мм
Количество строк
1
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
1
Номинальный ток I Н
24 А
Номинальное напряжение U N
600 В
Номинальное напряжение (III/3)
630 В
Номинальное импульсное напряжение (III/3)
6 кВ
Номинальное напряжение (III/2)
630 В
Номинальное импульсное напряжение (III/2)
6 кВ
Номинальное напряжение (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
Номинальное сечение
2,5 мм2
Способ подключения
Винтовое соединение с натяжной втулкой
Сечение проводника жесткое
0,2 мм2 ... 2,5 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 14
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 2,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 2,5 мм2
2 провода одинакового сечения, жесткие
0,2 мм2 ... 0,75 мм2
2 гибких провода одинакового сечения
0,25 мм2 ... 0,75 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,25 мм2 ... 0,75 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,25 мм2 ... 1,5 мм2
Длина зачистки
8 мм
Момент затяжки
0,5 Нм...0,6 Нм
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Терминал на металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Зона пайки металлической поверхности (верхний слой)
Олово (4-8 мкм Sn)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Примечание по применению
Для надежного соединения проводников всегда соблюдайте определенный момент затяжки. При подключении (монтаже) проводов клеммные колодки необходимо поддерживать (держать одной рукой, опираясь на корпус).
Габаритный чертеж
Подача
7,5 мм
Ширина [ш]
14,9 мм
Высота [ч]
22,25 мм
Длина [л]
18,8 мм
Длина вывода для пайки [P]
2,25 мм
Размеры штифта
0,8 х 1 мм
Диаметр отверстия
1,4 мм
Спецификация
МЭК 60998-2-1:2002-12
Результат
Тест пройден
Спецификация
МЭК 60998-2-1:2002-12
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,2 мм2 / сплошной / > 10 Н
Спецификация
МЭК 60998-2-1:2002-12
Спецификация
МЭК 60998-1:2002-12
Требование испытания на повышение температуры
Повышение температуры <= 45 К
Спецификация
МЭК 60998-1:2002-12
Сопротивление изоляции, соседние позиции
10 9 Ohm
Спецификация
МЭК 60664-1:1992-10 + А1:2000-02 + А2:2002-05
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
630 В
Номинальное импульсное напряжение (III/3)
6 кВ
минимальное значение зазора - неоднородное поле (III/3)
5,5 мм
минимальный путь утечки (III/3)
8 мм
Номинальное напряжение изоляции (III/2)
630 В
Номинальное импульсное напряжение (III/2)
6 кВ
минимальное значение зазора - неоднородное поле (III/2)
5,5 мм
минимальный путь утечки (III/2)
5,5 мм
Номинальное напряжение изоляции (II/2)
1000 В
Номинальное импульсное напряжение (II/2)
6 кВ
минимальное значение зазора - неоднородное поле (II/2)
5,5 мм
минимальный путь утечки (II/2)
5,5 мм
Спецификация
МЭК 60068-2-6:1995-03
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60998-1:2002-12
Температура
850 °С
Время воздействия
5 с
Температура окружающей среды (хранение/транспортировка)
-40 °C ... 105 °C (в зависимости от кривой допустимой нагрузки/снижения характеристик)
Номер позиции
2199773
Упаковочная единица
50 шт.
Минимальный объем заказа
50 шт.
Ключ продаж
ЯВЛЯЮСЬ
Ключ продукта
АЧАДА
GTIN
4046356464253
Вес за штуку (включая упаковку)
4888 г
Вес за штуку (без упаковки)
4888 г
Номер таможенного тарифа
85369010
Страна происхождения
DE
ЭКЛАСС-13.0
27460101
ЭКЛАСС-15.0
27460101
ЭТИМ 10.0
EC002643
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да (Нет exemptions)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
