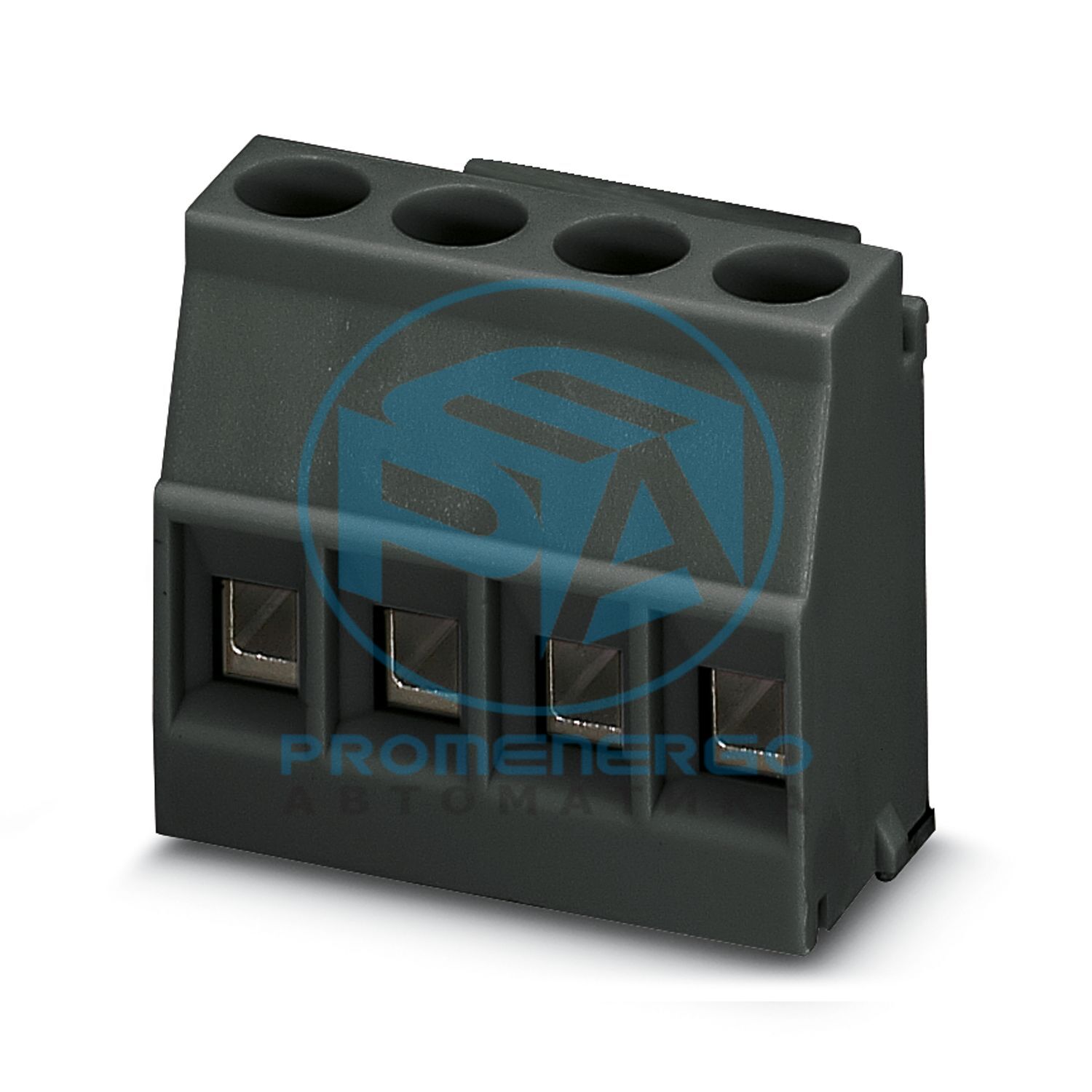

МКДСО 2,5/ 4-Л БК - Клеммная колодка для печатной платы
МКДСО 2,5/ 4-Л БК - Клеммная колодка для печатной платы
Клемма для печатной платы, номинальный ток: 24 А, номинальное напряжение (III/2): 400 В, номинальное сечение: 2,5 мм 2 , количество потенциалов: 4, количество рядов: 1, количество позиций в ряду: 4, ассортимент продукции: MKDSO 2,5/..-L, шаг: 5 мм, метод подключения: Винтовое соединение с натяжной муфтой, монтаж: пайка волновой пайкой, направление подключения проводника/платы: 0 °, цвет: черный, Расположение выводов: Линейное расположение выводов, Вывод под пайку [P]: 3,5 мм, количество выводов под пайку на потенциал: 1, тип упаковки: картонная упаковка. Изделие с выводом контактов на левой стороне
Технические характеристики
Тип продукта
Клеммный блок для печатной платы
Семейство продуктов
МКДСО 2,5/..-Л
Тип
Блок подключения печатной платы перпендикулярно печатной плате
Количество позиций
4
Подача
5 мм
Количество соединений
4
Количество строк
1
Количество потенциалов
4
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
1
Номинальный ток I Н
24 А
Номинальное напряжение U N
400 В
Номинальное напряжение (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное напряжение (III/2)
400 В
Номинальное импульсное напряжение (III/2)
4 кВ
Номинальное напряжение (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
Номинальное сечение
2,5 мм2
Способ подключения
Винтовое соединение с натяжной втулкой
Сечение проводника жесткое
0,14 мм2 ... 2,5 мм2
Сечение провода гибкое
0,14 мм2 ... 2,5 мм2
Сечение проводника AWG
26 ... 14
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 2,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 2,5 мм2
2 провода одинакового сечения, жесткие
0,14 мм2 ... 0,75 мм2
2 гибких провода одинакового сечения
0,14 мм2 ... 0,75 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,25 мм2 ... 0,75 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 1,5 мм2
Длина зачистки
8 мм
Момент затяжки
0,5 Нм...0,6 Нм
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Терминал на металлической поверхности (верхний слой)
Олово (5-7 мкм Sn)
Контактная точка металлической поверхности (средний слой)
Никель (2-3 мкм Ni)
Зона пайки металлической поверхности (верхний слой)
Олово (5-7 мкм Sn)
Зона пайки металлической поверхности (средний слой)
Никель (2-3 мкм Ni)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Примечание по применению
Для надежного соединения проводников всегда соблюдайте определенный момент затяжки. При подключении (монтаже) проводов клеммные колодки необходимо поддерживать (держать одной рукой, опираясь на корпус).
Габаритный чертеж
Подача
5 мм
Ширина [ш]
20,95 мм
Высота [ч]
21,25 мм
Длина [л]
15,3 мм
Длина вывода для пайки [P]
3,5 мм
Размеры штифта
0,8 х 1 мм
Диаметр отверстия
1,4 мм
Спецификация
МЭК 60999-1:1999-11
Результат
Тест пройден
Спецификация
МЭК 60999-1:1999-11
Сечение проводника/тип проводника/заданное значение тяговой силы/фактическое значение
0,14 мм2 / сплошной / > 10 Н
Спецификация
МЭК 60947-7-4:2019-01
Требование испытания на повышение температуры
Сумма температуры окружающей среды и повышения температуры клеммного блока печатной платы не должна превышать верхний предел температуры.
Спецификация
МЭК 60947-7-4:2019-01
Спецификация
МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
МЭК 60947-7-4:2019-01
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
минимальное значение зазора - неоднородное поле (III/3)
3 мм
минимальный путь утечки (III/3)
3,2 мм
Номинальное напряжение изоляции (III/2)
400 В
Номинальное импульсное напряжение (III/2)
4 кВ
минимальное значение зазора - неоднородное поле (III/2)
3 мм
минимальный путь утечки (III/2)
2 мм
Номинальное напряжение изоляции (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
минимальное значение зазора - неоднородное поле (II/2)
3 мм
минимальный путь утечки (II/2)
3,2 мм
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60695-2-10:2013-04
Температура
850 °С
Время воздействия
5 с
Спецификация
МЭК 60947-7-4:2019-01
Температура окружающей среды (хранение/транспортировка)
