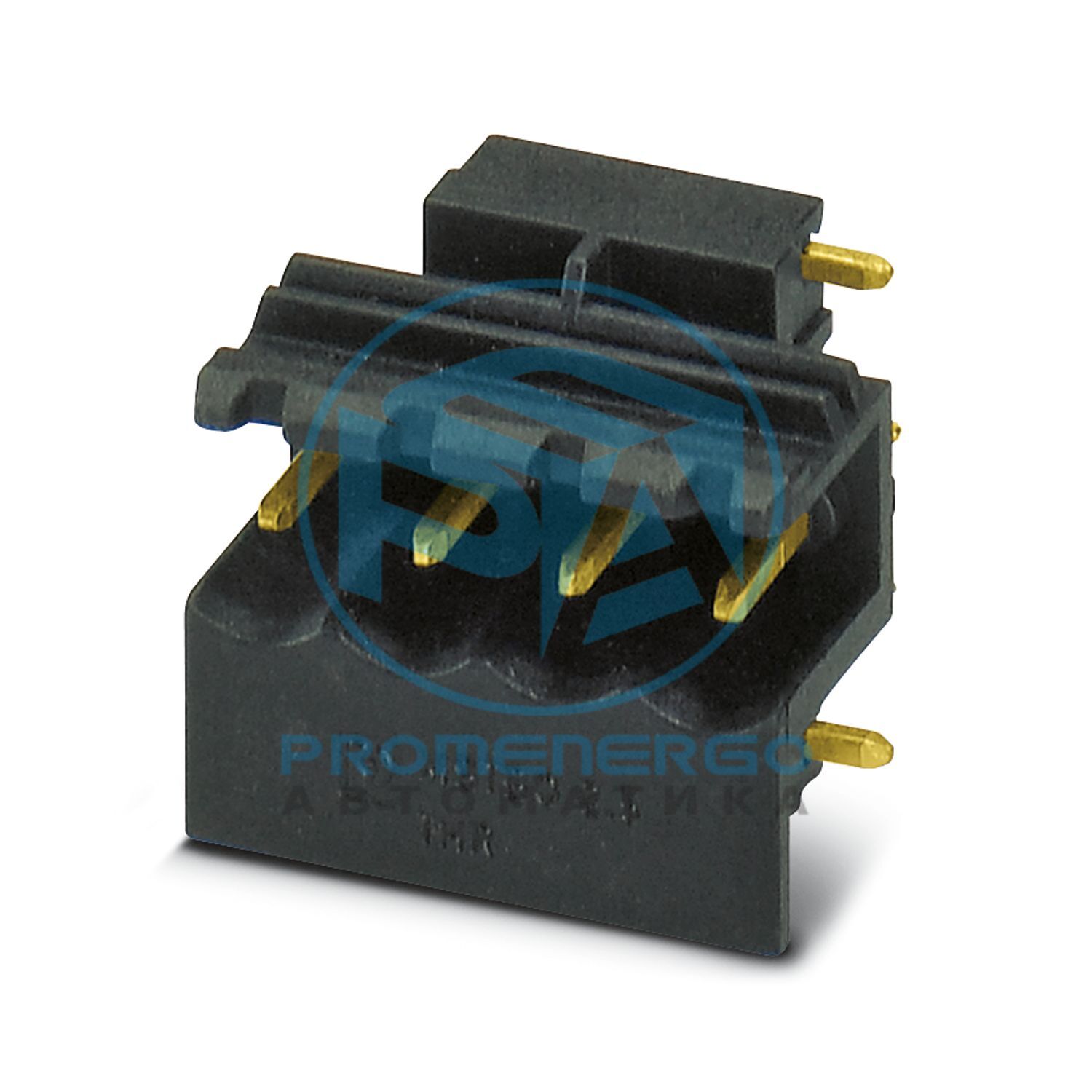

MSTBO 2,5/ 4-G1R THRR44 BK AU - разъем для печатной платы
MSTBO 2,5/ 4-G1R THRR44 BK AU - разъем для печатной платы
Разъемы для печатной платы, номинальное сечение: 2,5 мм 2 , цвет: черный, номинальный ток: 16 А, номинальное напряжение (III/2): 320 В, поверхность контакта: Au, тип соединения контактов: Штыревой, количество рядов: 1, количество позиций: 4, ассортимент продукции: MSTBO 2,5/..-G1R THR Au, шаг: 5 мм, монтаж: пайка THR, расположение выводов: Линейный вывод, вывод под пайку [P]: 2,5 мм, количество выводов под пайку на потенциал: 1, Расположение контактов разъема: Ортогональное, фиксация: без, тип упаковки: лента шириной 44 мм, Изделие с выводом контактов справа
Технические характеристики
Тип продукта
Разъемы печатной платы
Семейство продуктов
МСТБО 2,5/..-Г1Р ТР Ау
Тип
Разъём перпендикулярен печатной плате
Количество позиций
4
Подача
5 мм
Количество строк
1
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
1
Номинальный ток I Н
16 А
Номинальное напряжение U N
320 В
Контактное сопротивление
1,61 мОм
Номинальное напряжение (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное напряжение (III/2)
320 В
Номинальное импульсное напряжение (III/2)
4 кВ
Номинальное напряжение (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
Тип крепления
THR пайка
Расположение контактов
Линейное крепление
Уровень чувствительности к влаге
МСЛ 1
Классификация температуры T c
260 °С
Циклы пайки в процессе оплавления
3
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
позолоченный
Площадь контакта с металлической поверхностью (верхний слой)
Золото (Ау)
Зона пайки металлической поверхности (средний слой)
Никель (1,3-3 мкм Ni)
Цвет (корпус)
черный (9005)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
5 мм
Ширина [ш]
19,95 мм
Высота [ч]
16,5 мм
Длина [л]
15,35 мм
Длина вывода для пайки [P]
2,5 мм
Размеры штифта
1 х 1 мм
Расстояние между контактами
5,00 мм
Диаметр отверстия
1,5 мм
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60068-2-70:1995-12
Результат
Тест пройден
Спецификация
МЭК 60512-13-5:2006-02
Результат
Тест пройден
Спецификация
МЭК 60512-15-1:2008-05
Держатель контактов во вставке Требования >20 Н
Тест пройден
Спецификация
МЭК 60512-13-2:2006-02
Результат
Тест пройден
Количество циклов
25
Усилие вставки на поз. ок.
7 Н
Сила вывода на поз. ок.
6 Н
Спецификация
МЭК 60512-5-1:2002-02
Проверенное количество позиций
4
Спецификация
МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции
10 12 Ohm
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
минимальное значение зазора - неоднородное поле (III/3)
3 мм
минимальный путь утечки (III/3)
3,2 мм
Номинальное напряжение изоляции (III/2)
320 В
Номинальное импульсное напряжение (III/2)
4 кВ
минимальное значение зазора - неоднородное поле (III/2)
3 мм
минимальный путь утечки (III/2)
1,6 мм
Номинальное напряжение изоляции (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
минимальное значение зазора - неоднородное поле (II/2)
3 мм
минимальный путь утечки (II/2)
3,2 мм
Спецификация
МЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря
4,8 кВ
Контактное сопротивление R 1
1,61 мОм
Контактное сопротивление R 2
1,62 мОм
Циклы установки/извлечения
25
Сопротивление изоляции, соседние позиции
>10 12 Ohm
Спецификация
ИСО 6988:1985-02
Коррозионный стресс
KFW 0,2 с/1 цикл
Термический стресс
100 °С/168 ч
Выдерживаемое напряжение промышленной частоты
2,25 кВ
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-500-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2 часа
Направления испытаний
Ось X, Y и Z
Температура окружающей среды (хранение/транспортировка)
