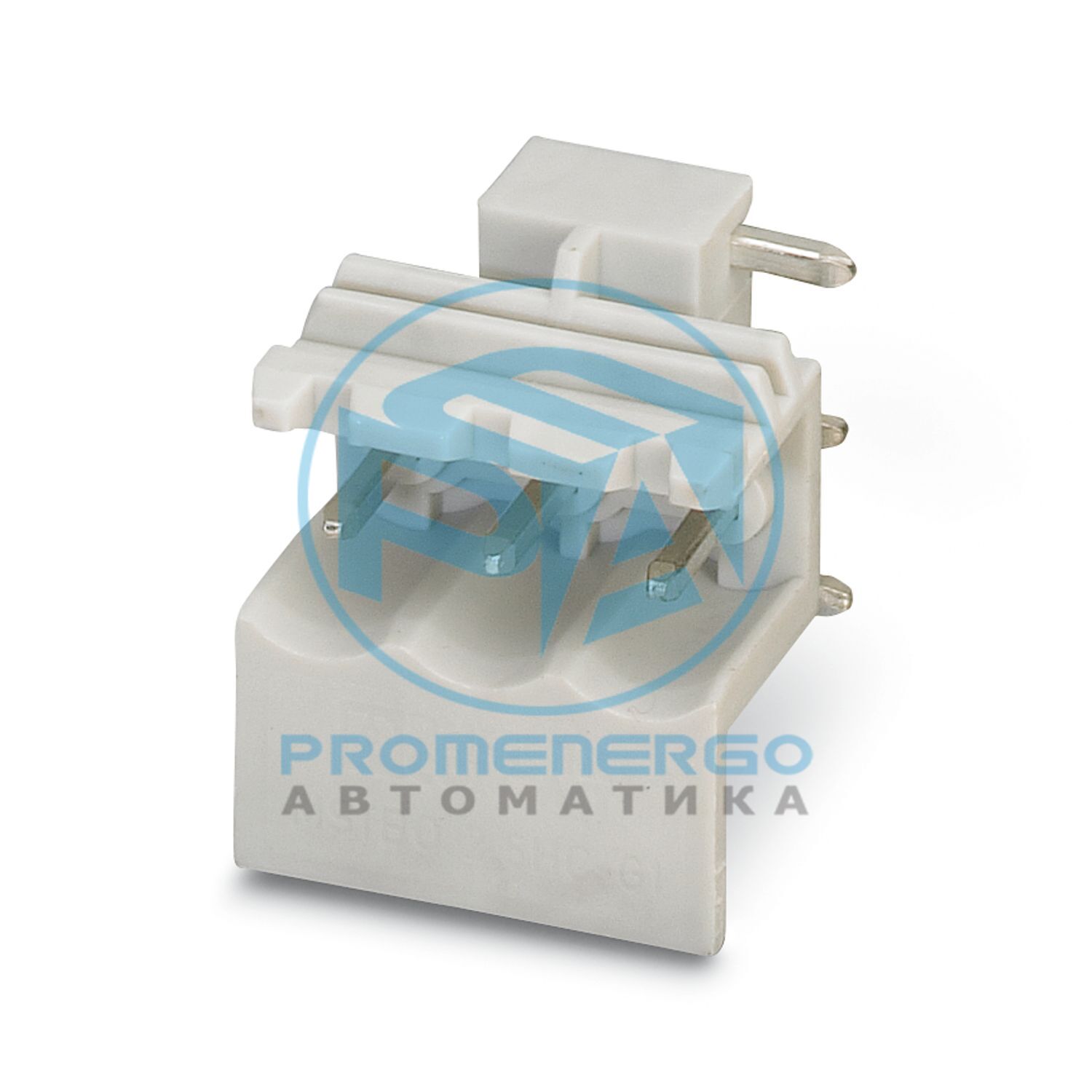

Разъемы для печатных плат, номинальное сечение: 2,5 мм 2 , цвет: светло-серый, номинальный ток: 12 А, номинальное напряжение (III/2): 320 В, поверхность контакта: Sn, тип соединения контактов: Штыревой, количество потенциалов: 3, количество рядов: 1, количество позиций: 3, количество подключений: 3, ассортимент продукции: MSTBO 2,5/..-G1R, шаг: 5 мм, монтаж: Пайка волновой пайкой, штыревой Расположение выводов: Линейное расположение выводов, вывод под пайку [P]: 3,5 мм, количество выводов под пайку на каждый потенциал: 1, Расположение выводов разъема: Ортогональное, фиксация: без, тип упаковки: картонная, Изделие с выводом выводов справа
Технические характеристики
Тип продукта
Разъемы печатной платы
Семейство продуктов
МСТБО 2,5/..-Г1Р
Тип
Разъём перпендикулярен печатной плате
Количество позиций
3
Подача
5 мм
Количество соединений
3
Количество строк
1
Количество потенциалов
3
Тип крепления
без
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
1
Номинальный ток I Н
12 А
Номинальное напряжение U N
250 В
Контактное сопротивление
1,6 мОм
Номинальное напряжение (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное напряжение (III/2)
320 В
Номинальное импульсное напряжение (III/2)
4 кВ
Номинальное напряжение (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
Тип крепления
Волновая пайка
Расположение контактов
Линейное крепление
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Площадь контакта с металлической поверхностью (верхний слой)
Олово (Sn)
Площадь контакта с металлической поверхностью (средний слой)
Никель (Ni)
Зона пайки металлической поверхности (верхний слой)
Олово (Sn)
Зона пайки металлической поверхности (средний слой)
Никель (Ni)
Цвет (корпус)
светло-серый (7035)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
5 мм
Ширина [ш]
14,95 мм
Высота [ч]
16,5 мм
Длина [л]
14,65 мм
Длина вывода для пайки [P]
3,5 мм
Размеры штифта
1 х 1 мм
Диаметр отверстия
1,4 мм
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60068-2-70:1995-12
Результат
Тест пройден
Спецификация
МЭК 60512-13-5:2006-02
Результат
Тест пройден
Спецификация
МЭК 60512-15-1:2008-05
Держатель контактов во вставке Требования >20 Н
Тест пройден
Спецификация
МЭК 60512-13-2:2006-02
Результат
Тест пройден
Количество циклов
25
Усилие вставки на поз. ок.
8 Н
Сила вывода на поз. ок.
6 Н
Спецификация
МЭК 60512-5-1:2002-02
Проверенное количество позиций
4
Спецификация
МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
минимальное значение зазора - неоднородное поле (III/3)
3 мм
минимальный путь утечки (III/3)
3,2 мм
Номинальное напряжение изоляции (III/2)
320 В
Номинальное импульсное напряжение (III/2)
4 кВ
минимальное значение зазора - неоднородное поле (III/2)
3 мм
минимальный путь утечки (III/2)
3 мм
Номинальное напряжение изоляции (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
минимальное значение зазора - неоднородное поле (II/2)
3 мм
минимальный путь утечки (II/2)
3,2 мм
Спецификация
МЭК 60512-9-1:2010-03
Импульсное выдерживаемое напряжение на уровне моря
4,8 кВ
Контактное сопротивление R 1
1,6 мОм
Контактное сопротивление R 2
1,6 мОм
Циклы установки/извлечения
25
Сопротивление изоляции, соседние позиции
> 5 МОм
Спецификация
ИСО 6988:1985-02
Коррозионный стресс
0,2 дм 3 SO 2 на 300 дм 3 /40 °C/1 цикл
Термический стресс
100 °С/168 ч
Выдерживаемое напряжение промышленной частоты
2,21 кВ
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Температура окружающей среды (хранение/транспортировка)
