MSTBO 2,5/ 3 G1L THRR44 BK - разъем для печатной платы
MSTBO 2,5/ 3 G1L THRR44 BK - разъем для печатной платы

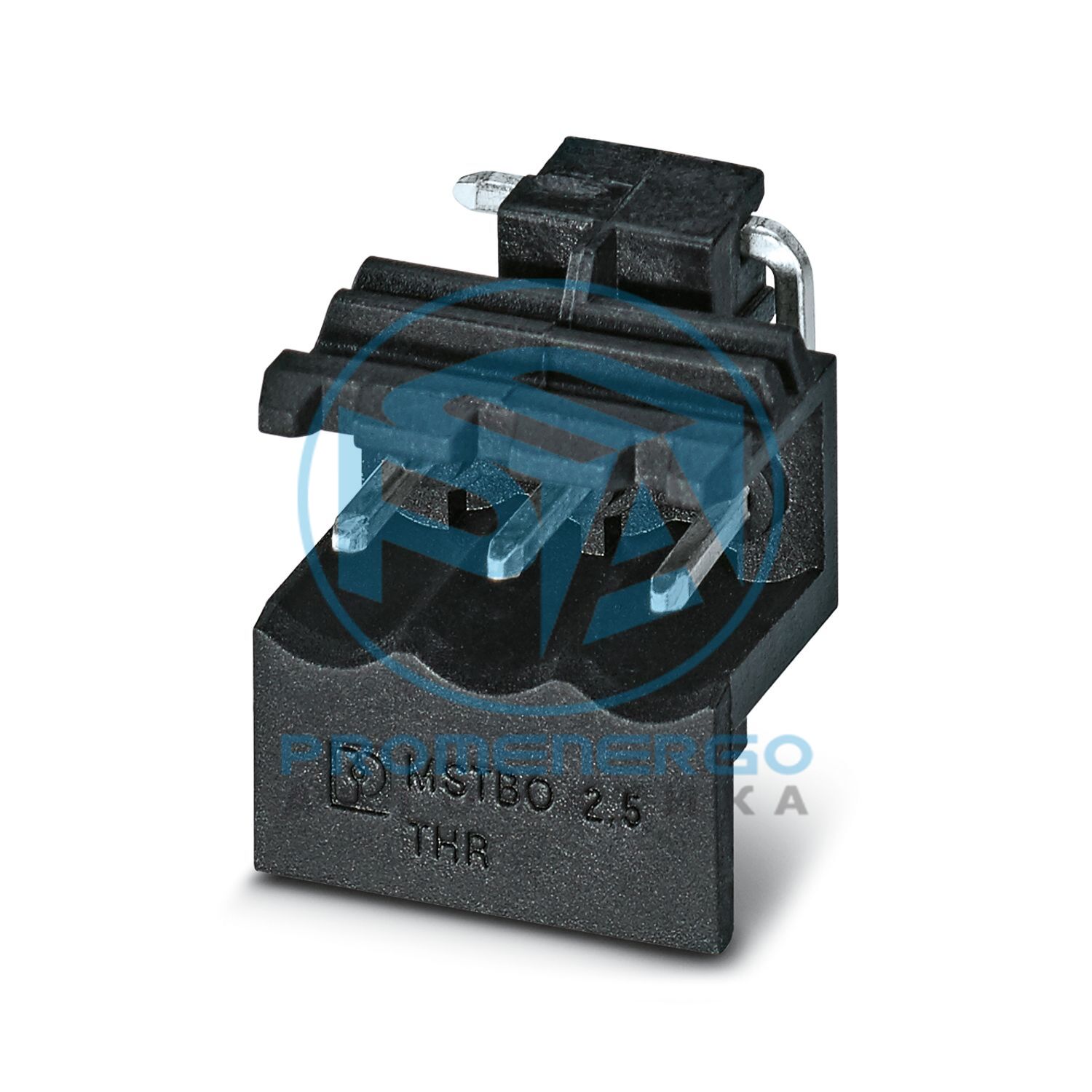

Разъемы для печатных плат, номинальное сечение: 2,5 мм 2 , цвет: черный, номинальный ток: 16 А, номинальное напряжение (III/2): 320 В, поверхность контакта: Sn, тип соединения контактов: Штыревой, количество рядов: 1, количество позиций: 3, ассортимент продукции: MSTBO 2,5/..-G1L-THR, шаг: 5 мм, монтаж: пайка THR, расположение выводов: Линейный вывод, вывод под пайку [P]: 2,5 мм, количество выводов под пайку на каждый потенциал: 1, Расположение контактов разъема: Ортогональное, фиксация: без, тип упаковки: лента шириной 44 мм, Изделие с выводом контактов слева
Технические характеристики
Тип продукта
Разъемы печатной платы
Семейство продуктов
МСТБО 2,5/..-Г1Л-ТР
Тип
Компонент подходит для оплавления сквозных отверстий
Количество позиций
3
Подача
5 мм
Количество строк
1
Тип крепления
без
Расположение контактов
Линейное крепление
Припаиваем контакты на потенциал
1
Номинальный ток I Н
16 А
Номинальное напряжение U N
320 В
Контактное сопротивление
1,57 мОм
Номинальное напряжение (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
Номинальное напряжение (III/2)
320 В
Номинальное импульсное напряжение (III/2)
4 кВ
Номинальное напряжение (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
Тип крепления
THR пайка
Расположение контактов
Линейное крепление
Уровень чувствительности к влаге
МСЛ 1
Классификация температуры T c
260 °С
Циклы пайки в процессе оплавления
3
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
луженый
Площадь контакта с металлической поверхностью (верхний слой)
Олово (Sn)
Площадь контакта с металлической поверхностью (средний слой)
Никель (Ni)
Зона пайки металлической поверхности (верхний слой)
Олово (Sn)
Зона пайки металлической поверхности (средний слой)
Никель (Ni)
Цвет (корпус)
черный (9005)
Изоляционный материал
Пенсильвания
Группа изоляционных материалов
я
CTI согласно IEC 60112
600
Класс воспламеняемости согласно UL 94.
В0
Индекс воспламеняемости раскаленной проволоки GWFI согласно EN 60695-2-12
850
Температура воспламенения раскаленной проволоки GWIT согласно EN 60695-2-13
775
Температура испытания на давление шара согласно EN 60695-10-2.
125 °С
Габаритный чертеж
Подача
5 мм
Ширина [ш]
14,95 мм
Высота [ч]
16,5 мм
Длина [л]
15,35 мм
Длина вывода для пайки [P]
2,5 мм
Размеры штифта
1 х 1 мм
Расстояние между контактами
5,00 мм
Диаметр отверстия
1,5 мм
Спецификация
МЭК 60512-1-1:2002-02
Результат
Тест пройден
Спецификация
МЭК 60512-1-2:2002-02
Результат
Тест пройден
Спецификация
МЭК 60068-2-70:1995-12
Результат
Тест пройден
Спецификация
МЭК 60512-13-5:2006-02
Результат
Тест пройден
Спецификация
МЭК 60512-15-1:2008-05
Держатель контактов во вставке Требования >20 Н
Тест пройден
Спецификация
МЭК 60512-13-2:2006-02
Результат
Тест пройден
Количество циклов
25
Усилие вставки на поз. ок.
7 Н
Сила вывода на поз. ок.
6 Н
Спецификация
МЭК 60512-5-1:2002-02
Проверенное количество позиций
4
Спецификация
МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции
10 12 Ohm
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
я
Сравнительный индекс отслеживания (IEC 60112)
КТИ 600
Номинальное напряжение изоляции (III/3)
250 В
Номинальное импульсное напряжение (III/3)
4 кВ
минимальное значение зазора - неоднородное поле (III/3)
3 мм
минимальный путь утечки (III/3)
3,2 мм
Номинальное напряжение изоляции (III/2)
320 В
Номинальное импульсное напряжение (III/2)
4 кВ
минимальное значение зазора - неоднородное поле (III/2)
3 мм
минимальный путь утечки (III/2)
1,6 мм
Номинальное напряжение изоляции (II/2)
630 В
Номинальное импульсное напряжение (II/2)
4 кВ
минимальное значение зазора - неоднородное поле (II/2)
3 мм
минимальный путь утечки (II/2)
3,2 мм
Спецификация
МЭК 60512-5:1992-08
Импульсное выдерживаемое напряжение на уровне моря
4,8 кВ
Контактное сопротивление R 1
1,57 мОм
Контактное сопротивление R 2
1,65 мОм
Циклы установки/извлечения
25
Спецификация
ИСО 6988:1985-02
Коррозионный стресс
KFW 0,2 с/1 цикл
Термический стресс
100 °С/168 ч
Выдерживаемое напряжение промышленной частоты
2,25 кВ
Спецификация
МЭК 60068-2-6:1995-03
Частота
10-150-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
0,35 мм (10 Гц...60,1 Гц)
Ускорение
5г (60,1 Гц...150 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
